2.5A、3MHz开关充电器解决方案

电脑维修

当连接电池时，根据电池电压，DC-DC开关调节器可以预先调节、快速充电电池，也可以将系统电压（VSYS）调节到预设电压。它不需要外部感应电阻器来进行电流感应。

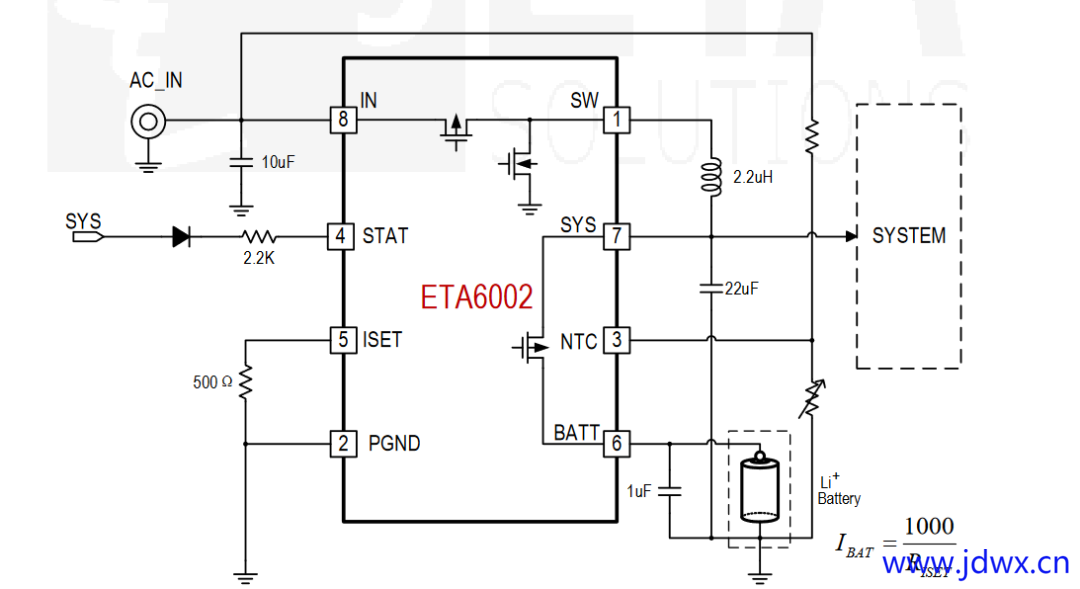

典型应用电路

快速充电电流由ISET引脚编程决定。当电池电压达到终端电压，即4.2V时，充电路径断开SYS到BATT的连接。ETA6002还包括当SYS负载电流超过DCDC调节器的电流限制在内部设置，SYS电压降至VBATT以下，ETA6002打开电源路径，通过电池补充系统负载。

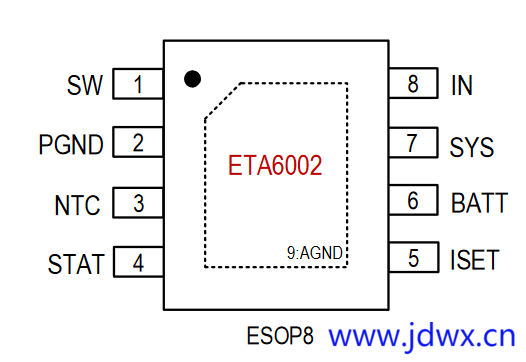

引脚定义

该芯片可以应用与平板电脑、MID、智能手机和充电宝等设备。芯片采用最新的封装ESOP8

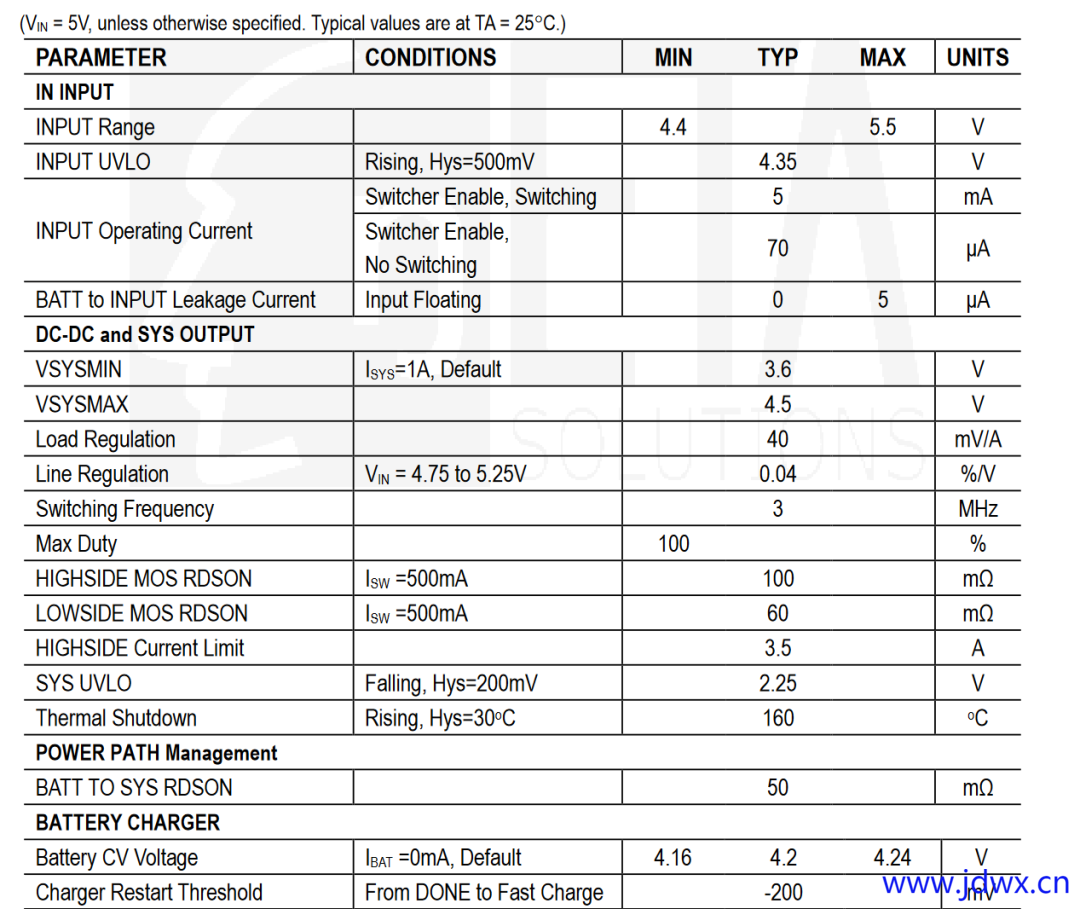

部分电特性参数

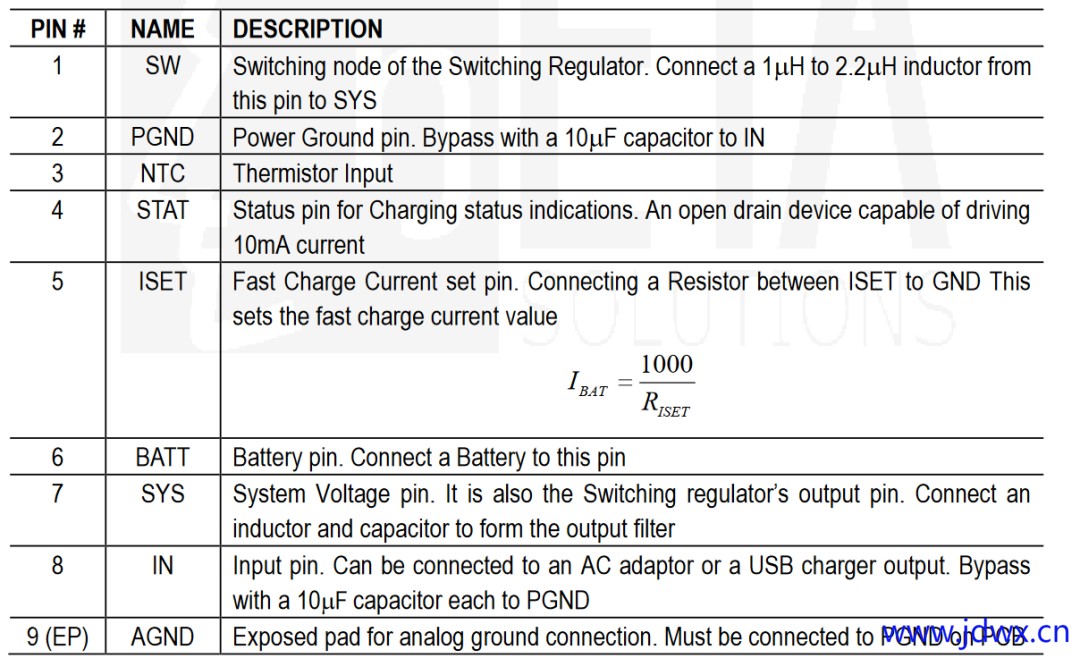

引脚描述

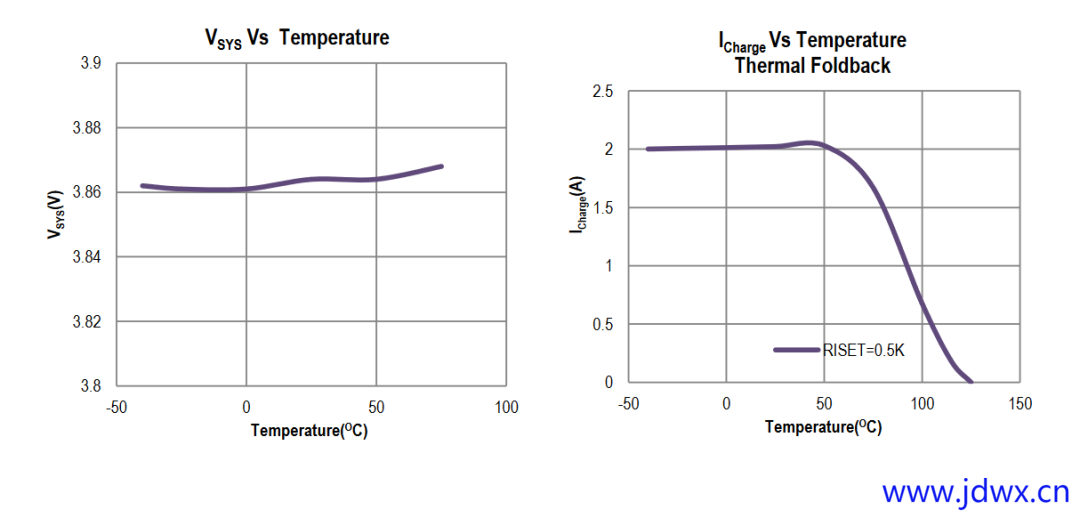

典型工作条件

在应用中，与OVP芯片一起使用的典型应用电路

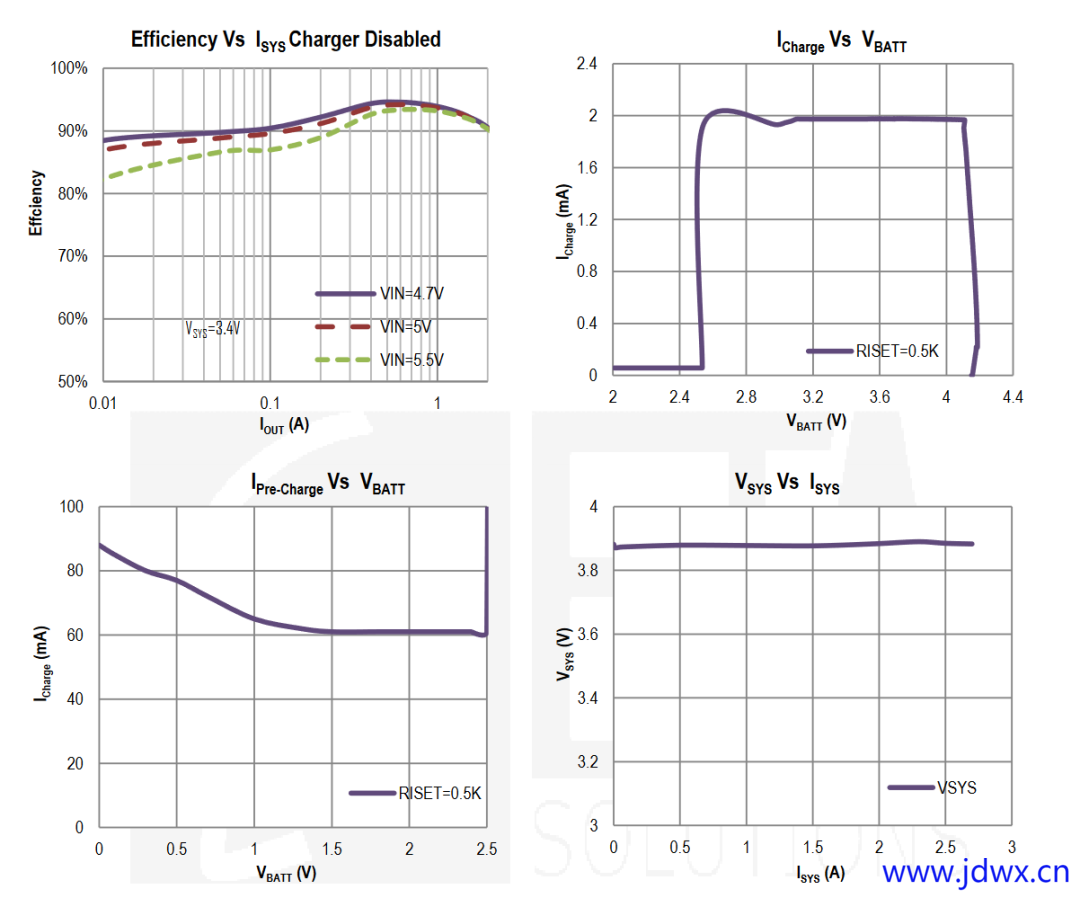

电池充电配置文件

充电电流转换流程

芯片的内部功能框图

ETA6002输入电压，输出电压，系统电压之间的关系

• 没有输入源插入的时候，系统电压等于电池电压




测试空载：VBat=Vsys=4.127V

测试1A恒流负载：VBat=4.026V   Vsys=3.942V，基本相等

• 输入5V电源充电时，系统电压大于电池电压大约300mV




测试空载：VBat=4.168V   Vsys=4.456V

测试1A恒流负载：VBat=4.149V   Vsys=4.425V

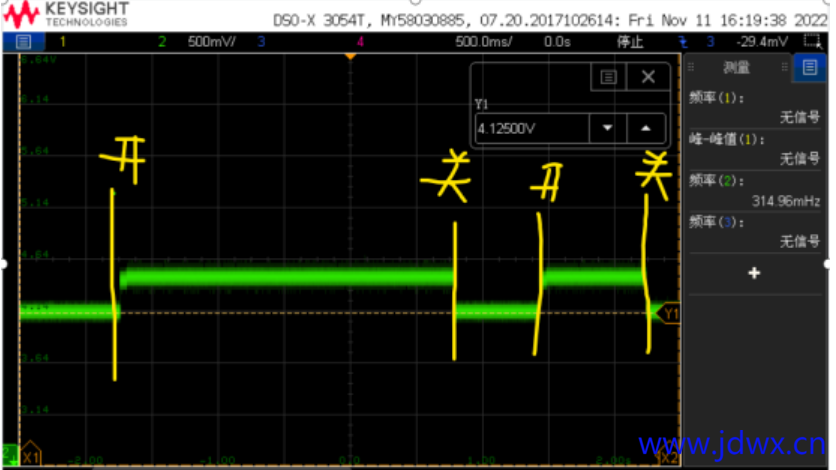

插拔输入源时电源路径管理功能测试

测试条件：空载或1A恒流负载时使用电池给系统供电，期间开关充电电源

测试结果：插入充电器，系统电压在电池电压基础上抬升300mV左右；断开充电器，系统电压会下降到电池电压，不会继续下降；系统电压300mV变化对后级电源影响很小，锂电池电压本身就有3.0V/2.75V-4.2V的电压变化，后级需要稳定电压建议加升压芯片稳定电压，并且可以隔离充电芯片的开关噪声（见后续测试结果）。

总结：

1）由于实际锂电池充电从3.0V开始，没有预充电阶段，只有恒流充电和恒压充电阶段；

2）充电电流在恒流阶段并不是稳定一点不变的，有一个缓慢上升的过程，从电流开始下降进入恒压充电阶段；

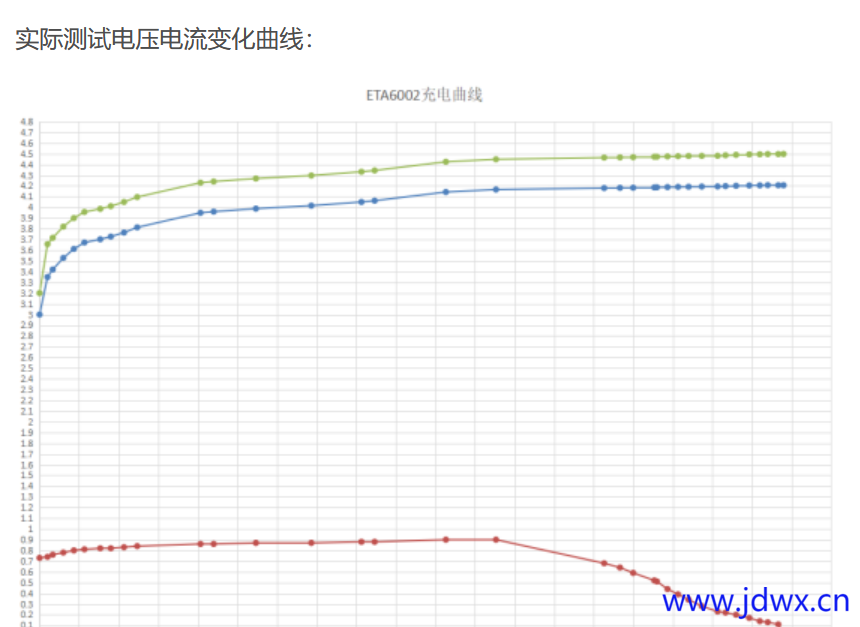

3）电池电压变化并不是线性增加的；3.0-3.7V充电较快（0.7V电压用时23分钟，0.7/23=0.0304），3.7-3.96V充电比之前变慢（0.26V用时43分钟，0.26/43=0.00604），3.96-4.062V充电变得更慢（0.102V用时59分钟,0.102/59=0.00173），4.062-4.166V充电比之前变快（0.104V用时46分钟，0.104/46=0.00226）,4.166V之前都是在恒流充电4.166-4.206V恒压充电，充电越来越慢（0.04V用时108分钟，0.04/108=0.00037）；充电慢的电压附近电量更耐用；

开关频率测试

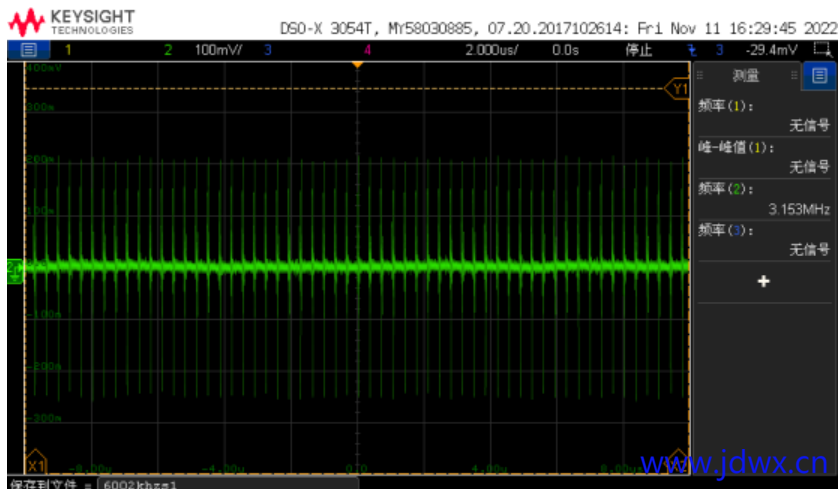

3MHz左右的开关频率会串到充电芯片的输入电源、输出电源上，输入较大，输出经过LC滤波后仍有200mV左右；因此，使用此类充电芯片建议后级加升压芯片给后级电源稳定电压，以及隔离掉开关噪声。

输出：

输入：

对于ETA6002的实际使用经验总结，相信大家在使用这款芯片时一定会有相应的启发和收获。.
