常用电子元器件学习总结

电脑维修

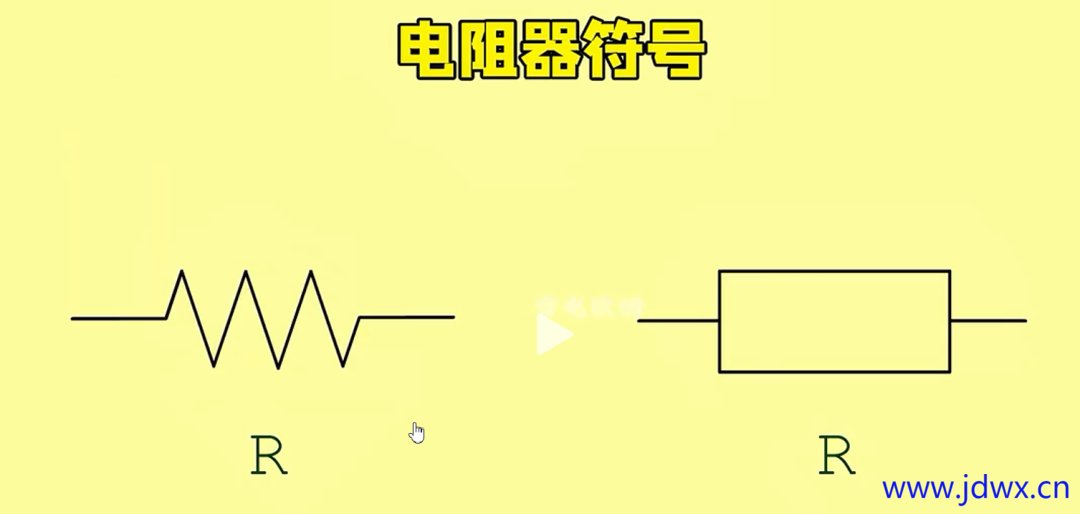

1、电阻

👆查看更多目录👆

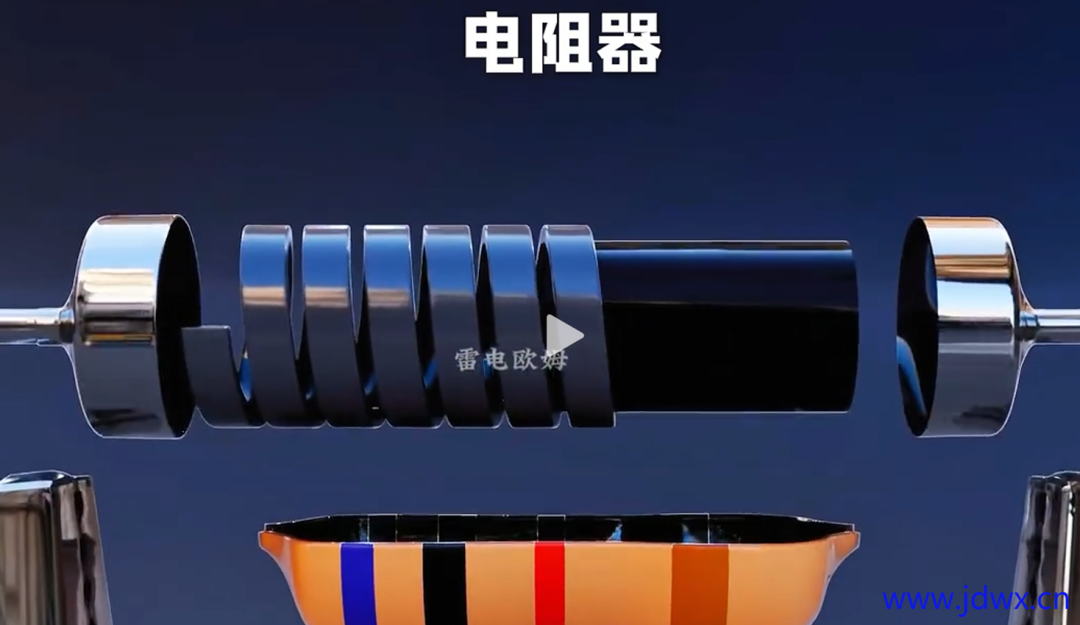

电阻器是电路中最基础且不可或缺的元器件，核心作用是阻碍电流流动，通过自身的 “电阻值” 来控制电路中的电压、电流，同时实现能量转换，是电路稳定运行的 “调节器”。

一、基本构成与工作原理

• 核心结构：主要由三部分组成。




  • 电阻体：核心部分，由导电材料（如碳膜、金属膜、合金丝）制成，其材质和结构决定了电阻值的大小。

  • 电极引脚：通常为铜制导线，用于将电阻体接入电路，传递电流。

  • 外壳封装：多为陶瓷、塑料材质，起保护电阻体和绝缘的作用。




• 工作原理：电流通过电阻体时，导电材料内部的原子会对电子的运动产生阻碍。这个过程会将电能转化为热能（即 “焦耳热”），同时根据欧姆定律（I=U/R） ，在固定电压下，电阻值越大，电路中的电流就越小，从而实现对电流和电压的控制。




---

二、关键性能参数

选择电阻器时，需重点关注以下 4 个核心参数：

• 标称电阻值：电阻器的标准阻值，单位为欧姆（Ω），常用千欧（kΩ）、兆欧（MΩ）表示。实际阻值会存在微小误差，需通过 “误差等级” 标注。

• 误差等级：表示实际阻值与标称阻值的偏差范围，常见等级有 ±5%（J 级）、±1%（F 级）、±0.1%（B 级）。精度要求高的电路（如测量仪器）需选择误差小的电阻。

• 额定功率：电阻器长期工作时能承受的最大功率，单位为瓦特（W），常用 1/8W、1/4W、1W、2W 等规格。若实际功率超过额定值，电阻会因过热烧毁。

• 温度系数：指环境温度变化时，电阻值的变化率，单位为 ppm/℃（每摄氏度百万分之一）。温度系数越小，电阻值受温度影响越小，稳定性越高，适用于高温或精密电路。




---

三、常见类型及特点

不同材质的电阻器性能差异较大，适用场景也不同，以下是 5 种常用类型：

[td]

类型	核心特点	典型应用
碳膜电阻	成本低、阻值范围广（1Ω-10MΩ），但精度低、稳定性差	普通民用电路（如收音机、玩具）
金属膜电阻	精度高（误差 ±1% 以内）、稳定性好、温度系数小，价格略高	精密电路（如仪器仪表、工业控制）
金属氧化膜电阻	耐高温、抗氧化性强、额定功率大，适合高温度环境	电源电路、汽车电子、大功率设备
线绕电阻	额定功率大（可达数百瓦）、精度高、耐高温，但高频性能差	大功率电路（如电机启动、电焊机）
水泥电阻	功率大、散热好、耐冲击，外壳为陶瓷材质，体积较大	电源适配器、变频器、大功率家电

---

四、主要应用场景

基于 “限流、分压、耗能” 的核心特性，电阻器在电路中的应用极为广泛：

• 限流保护：串联在电路中限制电流大小，避免负载（如 LED 灯、三极管）因电流过大损坏。例如 LED 电路中，串联 1kΩ 左右的电阻可防止 LED 被烧毁。

• 分压取值：多个电阻串联组成 “分压电路”，从总电压中获取所需的特定电压。例如在传感器电路中，通过分压将传感器输出的高电压降至芯片可接收的低电压（如 5V 转 3.3V）。

• 信号衰减：在通信、音频电路中，降低信号幅度，避免过强的信号干扰后续元件。例如收音机的信号放大电路中，用电阻衰减输入信号，防止放大器过载。

• 负载耗能：作为 “假负载” 消耗多余电能，例如在电源测试中，用大功率电阻模拟实际负载，检测电源的输出稳定性；或在电容放电电路中，快速消耗电容储存的电能。

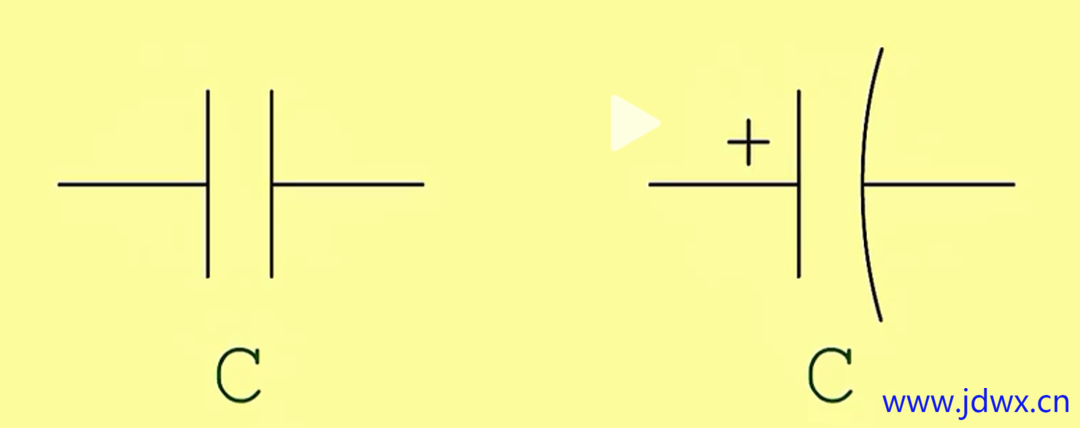

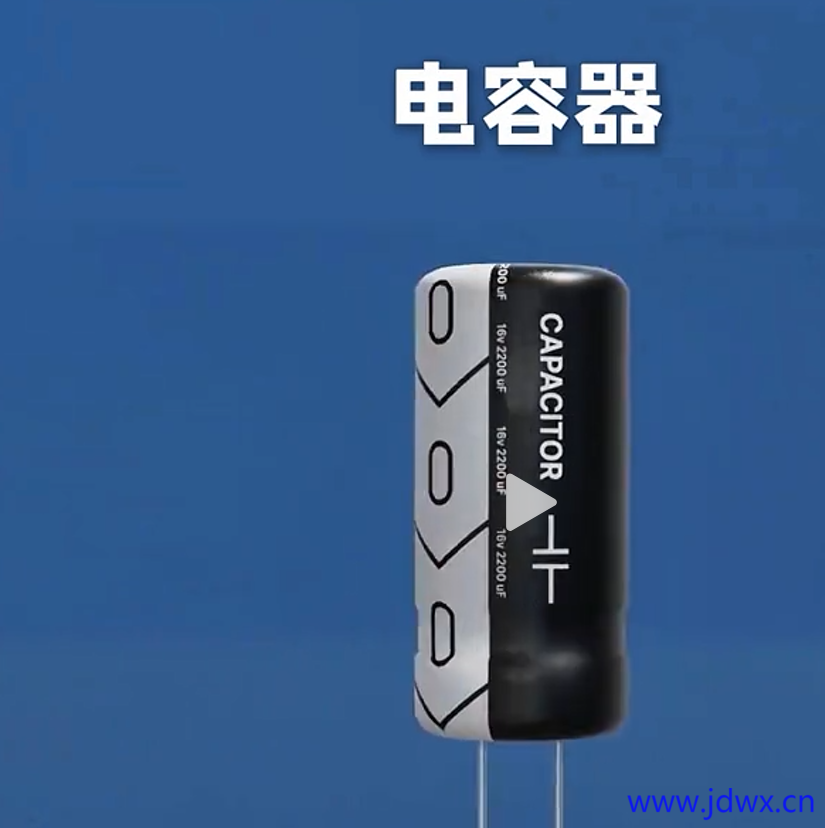

2、电容

电容器是电路中储存和释放电能的核心元器件，其本质是由两个导体极板和中间的绝缘介质组成，能基于 “充放电” 特性实现多种电路功能。

一、基本构成与工作原理

• 核心结构：由三部分组成，分别是两个相对的金属极板（通常为铝、铜等导电材料）、极板之间的绝缘介质（如陶瓷、电解纸、聚合物等），以及引出电流的电极引脚。

• 工作原理：




  • 充电：当接入电源时，电源正极的正电荷会聚集到一个极板，负极的负电荷会聚集到另一个极板，电荷因介质阻隔无法直接流通，电能以 “电场能” 的形式储存在电容器中。

  • 放电：当断开电源并接入回路时，两个极板上的异种电荷会通过外部回路相互中和，储存的电场能转化为电能释放，形成短暂电流。




二、关键性能参数

理解这些参数是选择和使用电容器的关键，主要包括以下 4 项：

• 电容量（C）：表示储存电荷的能力，单位为法拉（F），常用毫法（mF）、微法（μF）、纳法（nF）、皮法（pF）。容量越大，相同电压下能储存的电荷越多。

• 额定电压（U???）：电容器能长期安全工作的最高电压。实际使用时，电路电压必须低于额定电压，否则介质可能被击穿，导致电容器损坏或短路。

• 绝缘电阻：衡量介质绝缘性能的指标，阻值越大越好。绝缘电阻过低会导致电荷泄漏，影响充放电效率，甚至缩短使用寿命。

• 温度系数：指容量随温度变化的程度。不同介质的电容器温度系数差异大，例如陶瓷电容器可能随温度升高容量增加或减少，需根据使用环境选择。




三、常见类型及特点

不同介质的电容器性能差异显著，适用场景也不同，以下是 4 种最常用的类型：

[td]

类型	核心特点	典型应用
陶瓷电容器	体积小、成本低、高频性能好，但容量通常较小（多为 pF 级）	手机、电脑主板（滤波、调谐）、射频电路
电解电容器	容量大（多为 μF 级）、价格适中，但高频性能差、有极性（正负极不可接反）	电源适配器（滤波）、音响功放（耦合）、电机启动
钽电解电容器	容量大、体积小、寿命长、稳定性高，但额定电压较低、价格较高	智能手机、平板电脑（供电滤波）、精密仪器
薄膜电容器	绝缘电阻高、损耗低、高频性能优异，容量范围广	变频器、微波炉（高压滤波）、音响设备（信号耦合）

四、主要应用场景

基于充放电及衍生特性，电容器在电路中的应用覆盖多个领域：

• 电源滤波：在直流电源电路中，滤除整流后的电压波动，输出平稳直流电，例如手机充电器、电脑电源都依赖此功能。

• 信号耦合与隔直：在音频、视频电路中，传递交流信号（如声音、图像信号），同时阻断前后级的直流电压，避免相互干扰。

• 定时与振荡：与电阻、电感配合组成 RC/LC 振荡电路，产生特定频率的信号，用于定时器（如洗衣机倒计时）、收音机选台。

• 能量存储与释放：在相机闪光灯中，快速充电后瞬间释放大量能量，产生强光；在主板 BIOS 中，断电后释放电能，防止数据丢失。




3、电感

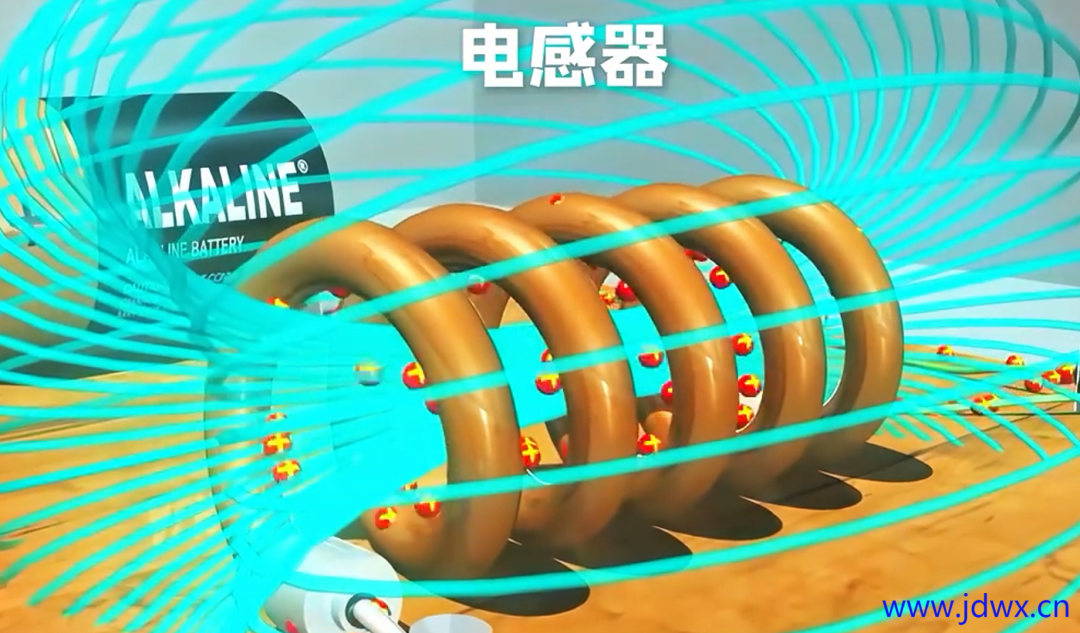

电感器是利用电磁感应原理工作的核心元器件，核心功能是储存和释放磁场能，能对电流的变化产生阻碍作用，相当于电路中的 “电流缓冲器”，广泛用于滤波、储能和信号处理等场景。

一、基本构成与工作原理

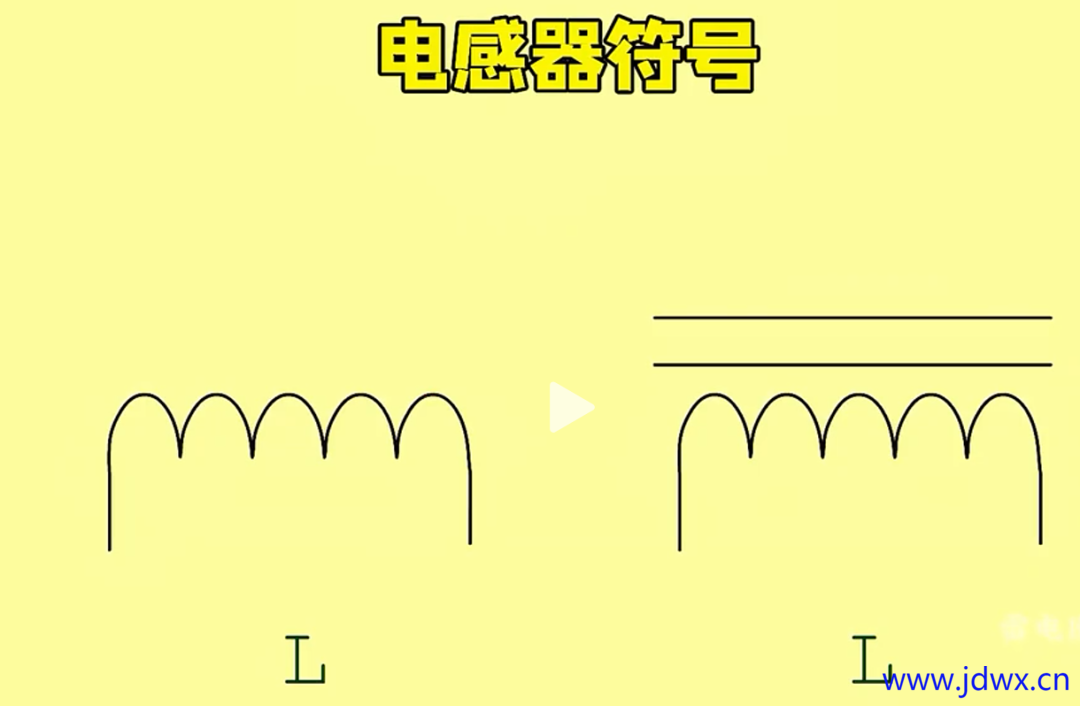

• 核心结构：主要由两部分组成。

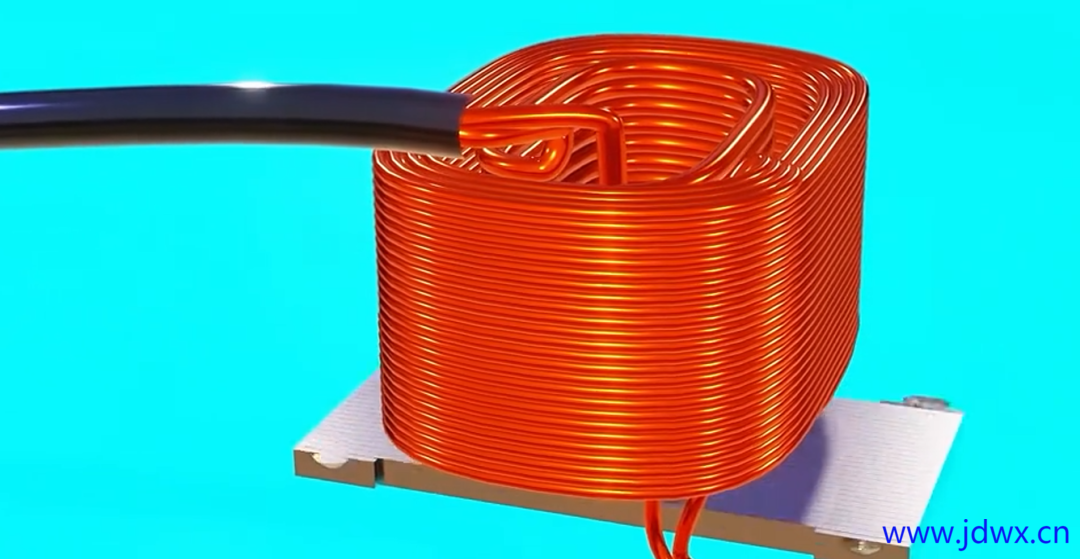

  • 线圈：通常由漆包线（如铜线）绕制在绝缘骨架上，线圈的匝数、线径和绕制方式直接影响电感值大小。

  • 磁芯 / 铁芯：部分电感器会在骨架中加入磁芯（如铁氧体）或铁芯，目的是增强线圈周围的磁场，提升电感值；无磁芯的则称为 “空芯电感”。




• 工作原理：基于电磁感应定律，当电流通过线圈时，线圈周围会产生磁场，电能转化为磁场能储存起来（此过程无明显阻碍）；当电流突然增大或减小时，磁场会发生变化，线圈会感应出一个 “反向电动势”，阻碍电流的变化 —— 电流增大时阻碍其变大，电流减小时阻碍其变小，从而实现对电流的 “缓冲”。




---

二、关键性能参数

选择电感器时，需重点关注以下 4 个核心参数：

• 电感值（L）：表示储存磁场能的能力，单位为亨利（H），常用毫亨（mH）、微亨（μH）、纳亨（nH）。电感值越大，对电流变化的阻碍作用越强。

• 额定电流：电感器长期工作时能承受的最大电流。若实际电流超过额定值，线圈会因过热烧毁，或磁芯因磁饱和导致电感值大幅下降。

• 直流电阻（DCR）：线圈本身的电阻值，通常越小越好。DCR 过大会导致电流通过时产生额外损耗（即 “铜损”），影响电路效率。

• 品质因数（Q 值）：衡量电感器能量储存与损耗比例的指标，Q 值越高，能量损耗越小，效率越高。高频电路（如射频电路）对 Q 值要求更高。




---

三、常见类型及特点

不同结构和用途的电感器性能差异显著，以下是 4 种常用类型：

[td]

类型	核心特点	典型应用
贴片电感	体积小、重量轻、适合自动化焊接，电感值多为 μH 或 nH 级	智能手机、电脑主板、蓝牙耳机（滤波、供电）
功率电感	额定电流大、耐温性好，多带有磁屏蔽结构，避免磁场干扰	电源适配器、充电宝、汽车电子（DC-DC 电路储能）
空芯电感	无磁芯，Q 值高、高频性能优异，但电感值小，易受外部磁场影响	射频电路、无线通信设备（信号调谐、滤波）
共模电感	由两个绕向相反的线圈组成，仅抑制共模干扰（如电磁辐射），不影响正常信号	电源接口、USB 线、显示器（抗电磁干扰 EMC）

---

四、主要应用场景

基于 “阻碍电流变化、储存磁场能” 的核心特性，电感器在电路中应用广泛：

• 滤波降噪：与电容器组成 “LC 滤波电路”，滤除电源或信号中的高频杂波。例如电脑电源中，用电感和电容配合，输出更纯净的直流电。

• 储能与稳压：在开关电源（如手机充电器）中，电感器在通电时储存磁场能，断电时释放能量，配合电容实现电压稳定，提升电源转换效率。

• 信号调谐：与电容器组成 “LC 谐振电路”，选择特定频率的信号。例如收音机中，通过调整电感或电容值，“捕捉” 不同电台的频率信号。

• 抗电磁干扰：共模电感用于抑制电路中的共模干扰，例如 USB 数据线中串联共模电感，减少设备对外的电磁辐射，同时防止外部干扰影响设备。

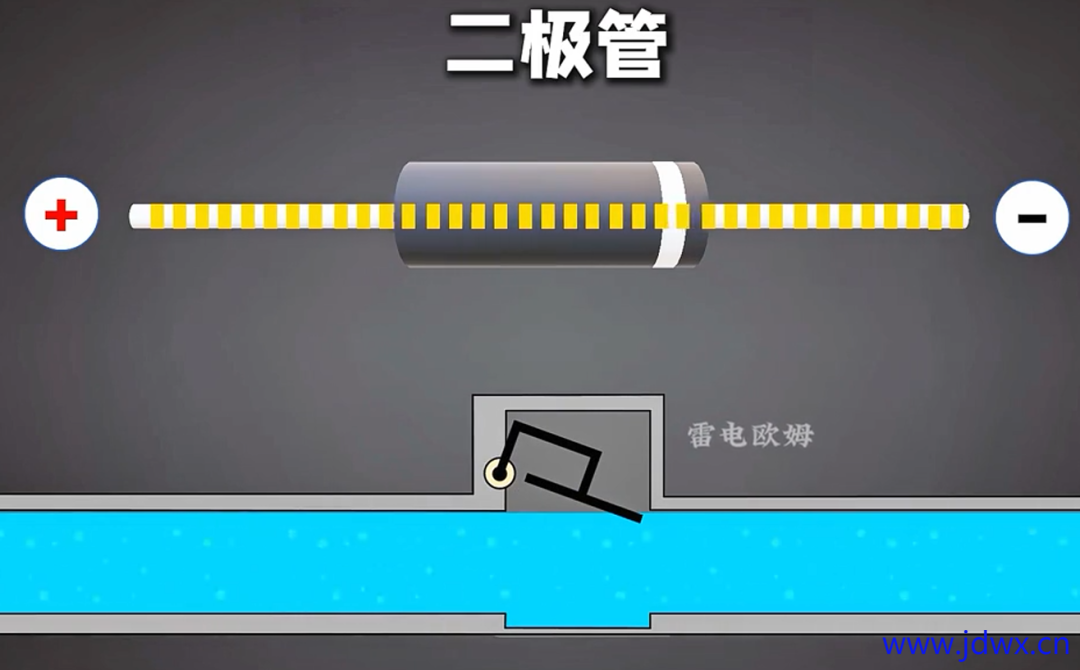

4、二极管

二极管是具有单向导电特性的核心半导体元器件，核心功能是只允许电流从一个方向通过，阻止反向电流，相当于电路中的 “单向阀门”，广泛用于整流、检波、稳压等场景。

一、基本构成与工作原理

• 核心结构：由半导体材料（如硅、锗）制成的 PN 结组成，再引出两个电极并封装。




  • P 型半导体：内部空穴浓度高，作为二极管的正极（阳极）。

  • N 型半导体：内部自由电子浓度高，作为二极管的负极（阴极）。

  • PN 结：P 型与 N 型半导体交界处形成的特殊区域，是实现单向导电的关键。




• 工作原理：




  • 正向导通：当正极接电源正极、负极接电源负极时，外部电压克服 PN 结的内电场，电流可顺利通过，此时二极管电阻极小，导通电压通常为 0.2-0.7V（锗管 0.2V，硅管 0.7V）。

  • 反向截止：当正负极接反时，外部电压会增强 PN 结的内电场，几乎没有电流通过，此时二极管电阻极大，相当于开路，仅存在微弱的反向漏电流。




---

二、关键性能参数

选择二极管时，需重点关注以下 4 个核心参数：

• 最大正向整流电流（IF）：二极管长期工作时，允许通过的最大正向平均电流。若实际电流超过此值，二极管会因过热烧毁。

• 最高反向工作电压（VRM）：二极管长期工作时，允许承受的最大反向电压。若反向电压超过此值，PN 结可能被击穿，导致二极管损坏或反向漏电剧增。

• 正向导通电压（VF）：二极管正向导通时，两端的电压降。此值越小，电能损耗越少，硅管约 0.7V，锗管约 0.2V。

• 反向漏电流（IR）：二极管反向截止时，通过的微弱电流。此值越小，二极管的单向导电性能越好，通常随温度升高而增大。




---

三、常见类型及特点

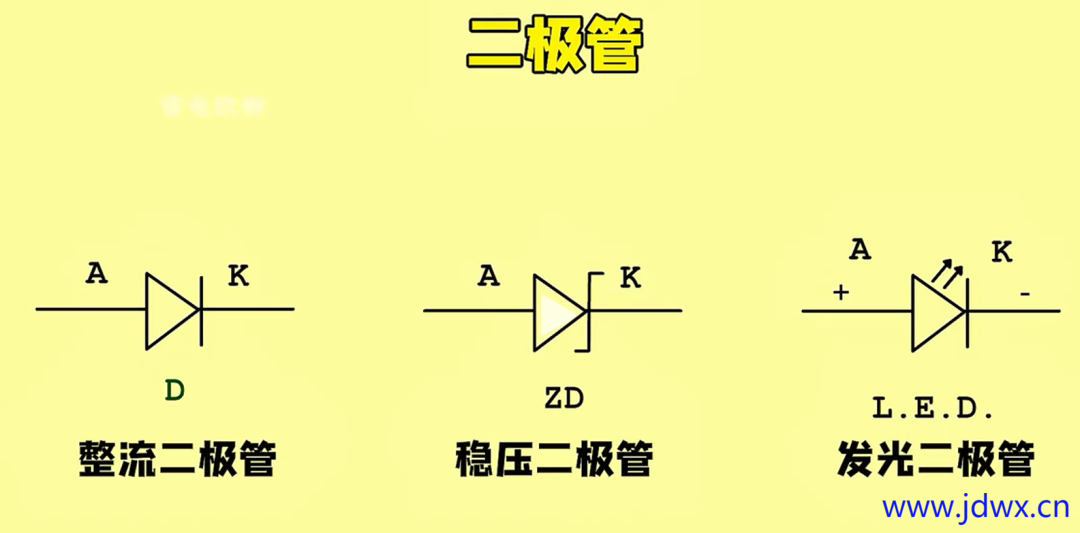

不同用途的二极管结构和性能差异显著，以下是 5 种常用类型：

[td]

类型	核心特点	典型应用
整流二极管	正向电流大、反向耐压高，专门用于将交流电转为直流电	电源适配器、充电器、整流电路
稳压二极管（齐纳二极管）	反向击穿后，两端电压保持稳定，不随反向电流变化	电路稳压（如 5V、12V 供电）、过压保护
发光二极管（LED）	正向导通时会发光，发光颜色由半导体材料决定（红、绿、蓝等）	指示灯（电源灯、信号灯）、显示屏（LED 屏）、照明
肖特基二极管	正向导通电压低（0.1-0.4V）、开关速度快，反向耐压较低	高频整流、开关电源、手机充电器（降低损耗）
变容二极管	反向电压变化时，PN 结电容会随之变化，可通过电压控制电容值	收音机、电视机调谐电路（选台、选频道）

---

四、主要应用场景

基于 “单向导电” 及衍生特性，二极管在电路中应用广泛：

• 整流：利用单向导电特性，将交流电转为直流电。例如桥式整流电路中，4 个整流二极管配合，可将正弦交流电转为全波直流电，是电源电路的核心环节。

• 稳压：稳压二极管工作在反向击穿区，两端电压稳定，可作为简易稳压电路，为芯片、传感器等提供稳定电压，防止电压波动损坏设备。

• 指示：发光二极管正向导通时发光，常用于设备的状态指示，如电源通电（红灯亮）、工作正常（绿灯亮）、故障报警（红灯闪烁）。

• 开关：二极管开关速度快，可在电路中作为电子开关，控制电流的通断，常见于高频电路、数字电路中。

• 检波：在无线电接收电路中，利用单向导电特性，从调幅信号中提取出音频信号，实现 “检波” 功能，是收音机、对讲机的关键元件。

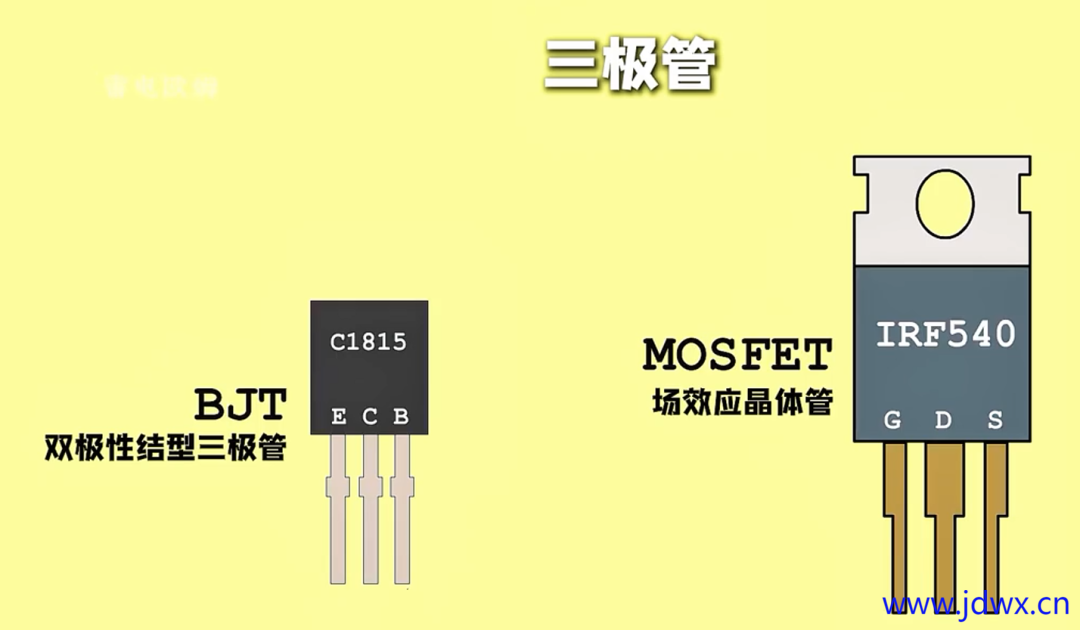

5、三极管

三极管是一种具有电流放大功能的核心半导体元器件，核心作用是通过微弱的基极电流控制较大的集电极电流，相当于电路中的 “电流放大器” 或 “电子开关”，是构成放大电路、振荡电路和数字逻辑电路的基础。

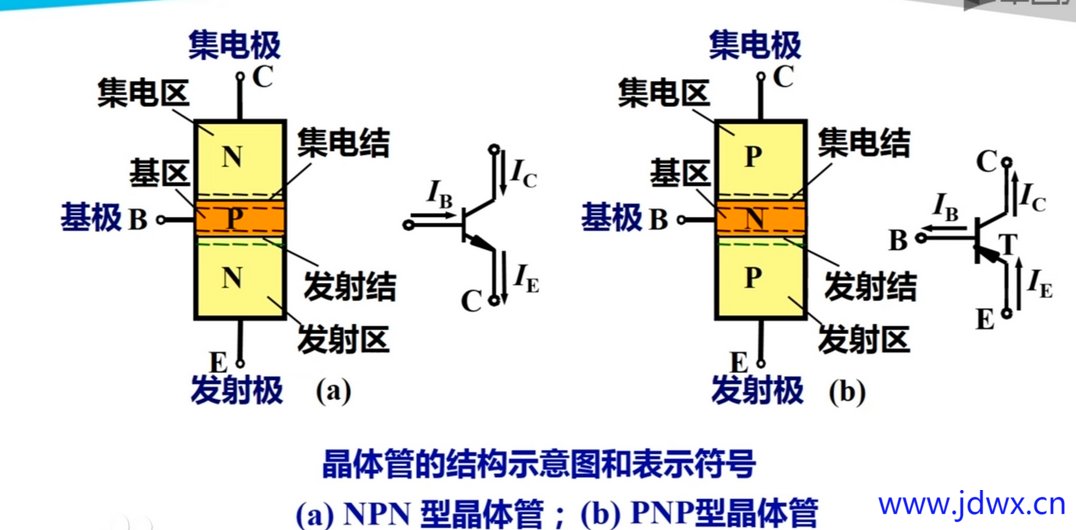

一、基本构成与工作原理

• 核心结构：由三个掺杂不同的半导体区域（发射区、基区、集电区）组成，形成两个 PN 结，引出三个电极。




  • 发射区（E 极）：掺杂浓度高，负责发射载流子（电子或空穴）。

  • 基区（B 极）：掺杂浓度低、区域薄，是控制载流子传输的关键。

  • 集电区（C 极）：面积大，负责收集从发射区过来的载流子。

  • 按结构可分为 NPN 型和 PNP 型，目前电路中以 NPN 型为主。




• 工作原理：以常用的 NPN 型三极管为例，需满足 “发射结正偏、集电结反偏” 的条件。




  • 发射结正偏：基极电压高于发射极电压，使发射区的电子大量注入基区。

  • 集电结反偏：集电极电压高于基极电压，将基区中大部分电子 “拉” 到集电区，形成较大的集电极电流。

  • 微弱的基极电流（IB）变化，会带动集电极电流（IC）成比例变化，实现电流放大，放大倍数用 β 表示（IC = β×IB）。




---

二、关键性能参数

选择三极管时，需重点关注以下 5 个核心参数：

• 电流放大倍数（β）：衡量三极管放大能力的指标，β 值通常在 20-200 之间。β 值过大易导致电路不稳定，过小则放大效果差，需根据电路需求选择。

• 集电极最大允许电流（ICM）：三极管长期工作时，集电极允许通过的最大电流。超过此值会导致 β 值大幅下降，甚至烧毁三极管。

• 集电极 - 发射极击穿电压（VCEO）：基极开路时，集电极与发射极之间能承受的最高电压。超过此值会导致三极管击穿损坏。

• 集电极最大允许功率损耗（PCM）：三极管工作时，集电结产生的热量不能超过的最大功率。超过此值会因过热烧毁，实际使用中需注意散热。

• 特征频率（fT）：当三极管的放大倍数 β 下降到 1 时的频率，是衡量三极管高频性能的指标。高频电路（如射频电路）需选择 fT 高的三极管。




---

三、常见类型及特点

不同用途的三极管性能差异显著，以下是 4 种常用类型：

[td]

类型	核心特点	典型应用
小信号三极管	功率小、电流放大倍数稳定，适合处理微弱信号	音频放大电路（如收音机、耳机放大器）、信号检测电路
功率三极管	额定电流大、功率损耗高，需搭配散热片使用	电机驱动、电源开关、大功率放大（如音响功放）
开关三极管	开关速度快、饱和压降小，主要工作在导通或截止状态	数字逻辑电路（如单片机控制）、电源开关、LED 驱动
高频三极管	特征频率（fT）高，适合高频信号处理	射频电路（如手机、对讲机）、高频振荡电路、雷达设备

---

四、主要应用场景

基于 “电流放大” 和 “电子开关” 两大核心特性，三极管在电路中应用广泛：

• 信号放大：利用电流放大特性，将微弱信号（如麦克风输出的音频信号、传感器输出的检测信号）放大到足够幅度，供后续电路处理，是音响、仪器仪表的核心元件。

• 电子开关：工作在 “饱和导通” 或 “截止” 状态，通过基极电流控制集电极电流的通断。例如在单片机电路中，控制 LED 灯亮灭、继电器吸合 / 断开、电机启停。

• 稳压电路：与其他元件配合组成线性稳压电源，通过三极管的电流调节作用，稳定输出电压，为芯片、模块提供稳定供电，如早期的 7805 稳压电路。

• 振荡电路：与电阻、电容、电感配合，利用三极管的放大作用和正反馈，产生特定频率的交流信号，用于定时器、信号发生器、收音机本地振荡电路。

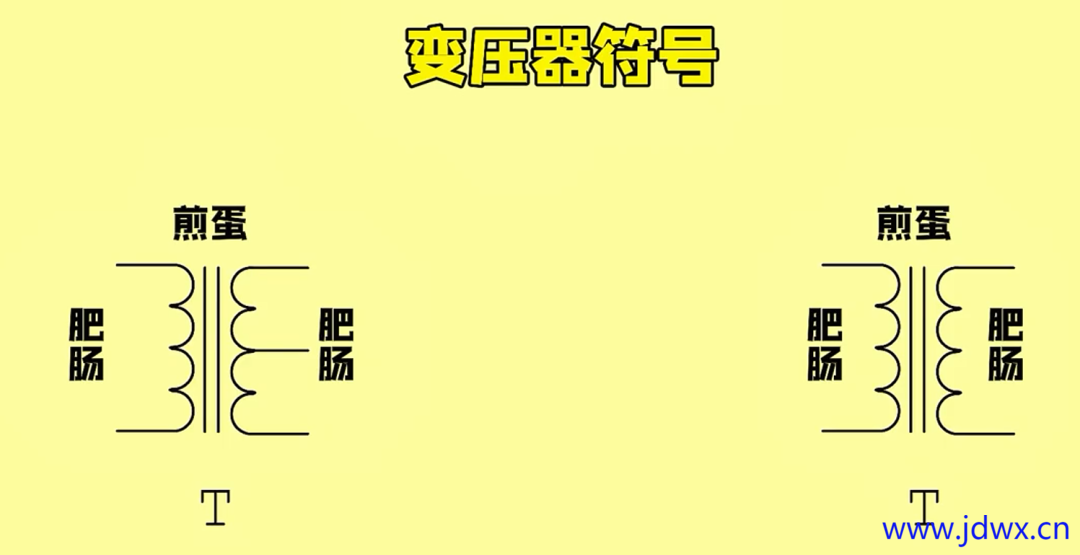

6、变压器

变压器是利用电磁感应原理实现电能传递的核心元器件，核心功能是改变交流电压的大小，同时可实现电流变换、阻抗匹配和电气隔离，是电力传输、电子设备供电的关键部件。

一、基本构成与工作原理

• 核心结构：主要由三部分组成，结构对称且相互绝缘。




  • 铁芯：由高导磁率的硅钢片叠压而成，作用是集中磁场，减少磁损耗。

  • 初级线圈（原线圈）：接入输入交流电源的线圈，负责接收电能并产生交变磁场。

  • 次级线圈（副线圈）：输出电能的线圈，通过磁场感应产生感应电动势，实现电压转换。




• 工作原理：基于电磁感应中的 “互感现象”，具体过程分为三步：




  • 初级线圈接入交流电源后，电流通过线圈产生交变磁场，磁场通过铁芯传递到次级线圈。

  • 交变磁场穿过次级线圈，使次级线圈感应出与磁场变化频率相同的感应电动势（电压）。

  • 电压变换规律由初、次级线圈的匝数比决定，公式为：U?/U? = N?/N?（U 为电压，N 为匝数）。匝数比越大，次级电压与初级电压的差值越大。




---

二、关键性能参数

选择变压器时，需重点关注以下 5 个核心参数，它们直接决定了变压器的适用场景和安全性能：

• 变比（匝数比）：初级线圈匝数与次级线圈匝数的比值，决定了输入电压与输出电压的比例，是电压转换的核心指标。

• 额定功率（P?）：变压器长期安全工作时，能传递的最大有功功率，单位为瓦特（W）或千伏安（kVA，大功率变压器）。实际负载功率不得超过额定功率，否则会因过热烧毁。

• 额定电压（U??、U??）：初级线圈的额定输入电压和次级线圈的额定输出电压（空载时）。例如 “220V/12V” 变压器，指初级额定电压 220V，次级额定电压 12V。

• 效率（η）：输出功率与输入功率的比值，通常用百分比表示。效率越高，电能损耗（铜损、铁损）越小，常见小型变压器效率约 80%-95%，电力变压器效率可达 98% 以上。

• 绝缘等级：衡量变压器绝缘材料耐热能力的指标，分为 A 级（105℃）、B 级（130℃）、H 级（180℃）等。绝缘等级决定了变压器的最高允许工作温度，需根据使用环境选择。




---

三、常见类型及特点

根据用途、结构和冷却方式，变压器可分为多种类型，以下是 4 种最常用的类别：

[td]

类型	核心特点	典型应用
电源变压器	结构简单、变比固定，主要用于将 220V/380V 市电转换为低电压（如 5V、12V、24V）	手机充电器、电脑电源适配器、家用电器（如路由器、机顶盒）
电力变压器	功率大（几十 kVA 至数万 MVA）、效率高、体积大，多采用油冷或风冷散热	电网输电（如变电站将高压电转为低压电供居民使用）、工厂高压设备供电
隔离变压器	初、次级线圈匝数相等（变比 1:1），无电气连接，仅通过磁场传递电能，可实现电气隔离	医疗设备（如手术器械电源）、精密仪器（如示波器），防止漏电触电
高频变压器	工作频率高（通常＞20kHz）、体积小、效率高，线圈多采用漆包线绕制在高频磁芯上	开关电源（如笔记本充电器）、逆变器、射频通信设备

---

四、主要应用场景

基于 “电压转换、电气隔离、阻抗匹配” 三大核心能力，变压器的应用覆盖电力、电子、通信等多个领域：

• 电压变换：这是最核心的应用，分为 “升压” 和 “降压” 两种场景。




  • 升压：电力系统中，通过升压变压器将发电机输出的低压电（如 10kV）升至高压电（如 220kV、500kV），减少输电过程中的电能损耗。

  • 降压：通过降压变压器将高压电逐步降至民用或工业用低压电（如 220V、380V），或为电子设备提供低电压（如手机充电器将 220V 转为 5V）。




• 电气隔离：隔离变压器通过磁场传递电能，初、次级线圈无直接电气连接，可切断火线与负载之间的漏电回路，保护人身和设备安全，常用于医疗、精密仪器领域。

• 阻抗匹配：在通信、音频电路中，通过变压器调整负载阻抗，使信号源与负载阻抗匹配，最大化传递信号功率，减少信号反射和失真。

• 电流变换：特殊的 “电流互感器”（一种变压器）可将大电流转换为小电流（如 1000A/5A），配合电流表测量高电流，或用于继电保护电路。

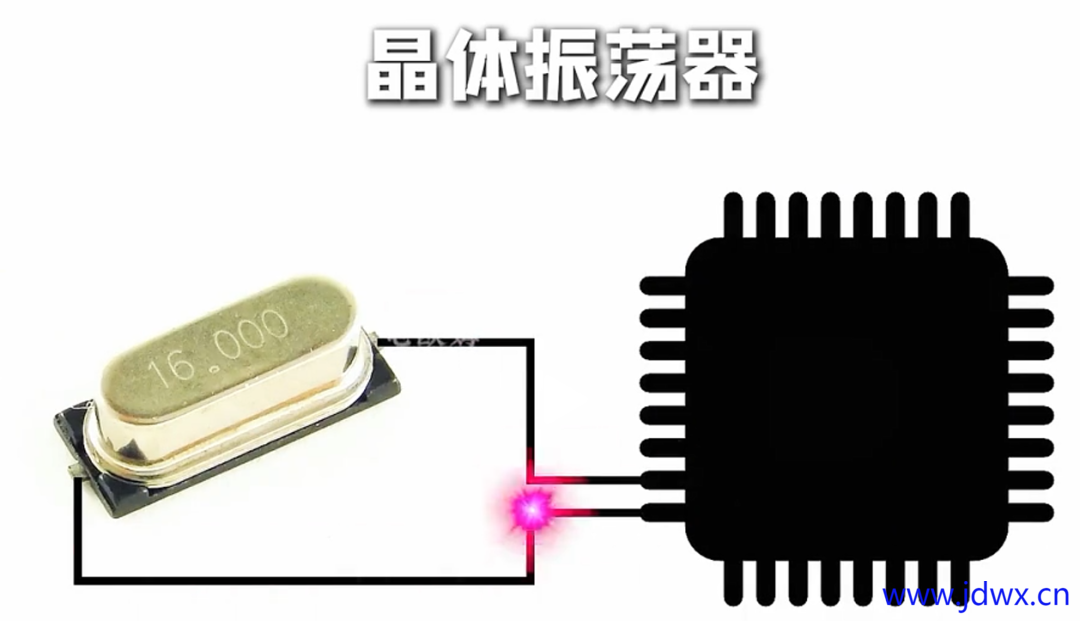

7、晶体振荡器

晶体振荡器（简称 “晶振”）是能产生高精度、高稳定性频率信号的核心元器件，核心功能是为电路提供基准时钟信号，相当于电子设备的 “时间基准”，是保证数字电路、通信设备时序同步的关键。

一、基本构成与工作原理

• 核心结构：主要由两部分组成，二者协同实现稳定振荡。

• 石英晶体谐振器：核心部件，由石英晶体切割成薄片后，两面镀上金属电极制成。石英晶体具有 “压电效应”，这是实现振荡的物理基础。




  • 振荡电路：通常由三极管、场效应管或专用芯片组成，与石英晶体配合，为晶体提供能量补充，维持持续、稳定的振荡。




• 工作原理：基于石英晶体的 “压电效应” 和 “谐振特性”，具体过程分三步：




  • 振荡电路向石英晶体输入交变电压，晶体因压电效应产生机械振动。

  • 当输入电压的频率与晶体的 “固有谐振频率” 一致时，晶体发生谐振，振动幅度最大，输出的电信号最强。

  • 振荡电路将晶体输出的信号放大后，一部分反馈给晶体继续补充能量，形成持续振荡，最终输出稳定的正弦波或方波时钟信号。




---

二、关键性能参数

选择晶振时，需重点关注以下 5 个核心参数，它们直接决定了时钟信号的精度和稳定性：

• 标称频率（f?）：晶振输出的基准频率，单位为赫兹（Hz），常用千赫兹（kHz）、兆赫兹（MHz）表示，如 8MHz、26MHz，需与电路需求完全匹配。

• 频率稳定度：衡量晶振输出频率随环境变化的偏差程度，是核心指标。通常用 ppm（百万分之一）表示，如 ±10ppm、±20ppm，数值越小，稳定性越高。

• 工作温度范围：晶振能正常工作的温度区间，常见范围有 - 20℃~70℃（工业级）、-40℃~85℃（宽温级）。超出范围会导致频率稳定度下降，甚至无法工作。

• 负载电容（CL）：晶振正常振荡所需的外部电容值，单位为皮法（pF），如 12pF、20pF。实际电路中需外接对应容量的电容，否则会导致输出频率偏移。

• 起振时间：晶振从通电到输出稳定频率信号所需的时间，单位为毫秒（ms）或微秒（μs）。起振时间越短，设备启动速度越快，适合对启动时间敏感的电路。




---

三、常见类型及特点

根据封装形式、输出信号类型和功能，晶振可分为多种类型，以下是 4 种常用类别：

[td]

类型	核心特点	典型应用
插件晶振（DIP）	封装为双列直插式，体积较大，安装方便，成本低	早期家电（如老式洗衣机、电视机）、工业控制设备
贴片晶振（SMD）	封装为贴片式（如 3225、2520 规格），体积小、抗震性好，适合自动化焊接	智能手机、平板电脑、笔记本电脑、智能手表
有源晶振（OSC）	内置振荡电路，通电即可输出稳定信号，无需外部电路配合，频率稳定性更高	高端通信设备（如路由器、交换机）、FPGA/CPU 时钟电路
温补晶振（TCXO）	内置温度补偿电路，可抵消温度变化对频率的影响，频率稳定度极高（可达 ±0.1ppm）	GPS 模块、卫星通信设备、高精度测量仪器

---

四、主要应用场景

基于 “提供高精度时钟信号” 的核心能力，晶振的应用覆盖所有需要时序同步的电子设备：

• 数字电路时序同步：为 CPU、单片机、FPGA 等数字芯片提供时钟信号，控制数据的读取、运算和传输节奏。例如电脑 CPU 的运行频率（如 3.0GHz），本质是由晶振信号倍频而来。

• 通信设备信号调制 / 解调：在手机、路由器、基站等设备中，晶振提供基准频率，保证射频信号的调制精度和接收端的解调准确性，避免信号失真或通信中断。

• 计时设备精准计时：在电子钟、手表、计时器中，晶振的稳定频率决定了计时精度。例如常见的 32.768kHz 晶振，因频率精准且功耗低，广泛用于手表和手机闹钟电路。

• 工业控制与测量：在 PLC（可编程逻辑控制器）、传感器、示波器等设备中，晶振提供稳定时钟，确保控制指令的同步执行和测量数据的精准采集。




.
