家电应用电路中常见的拓扑结构和实例

电脑维修

在一些稳压要求不太高的小家电和早期的LED灯中经常出现，由于电源芯片的快速发展，正在慢慢淘汰中。

👆查看更多目录👆

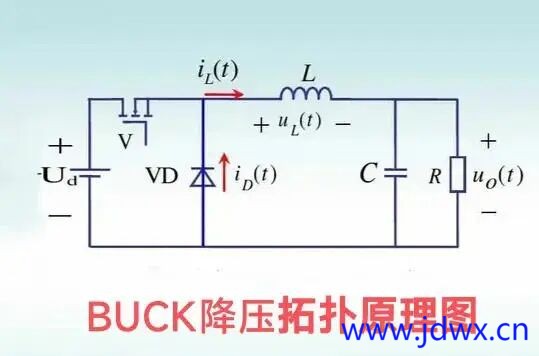

二，buck拓扑降压电路

实际应用

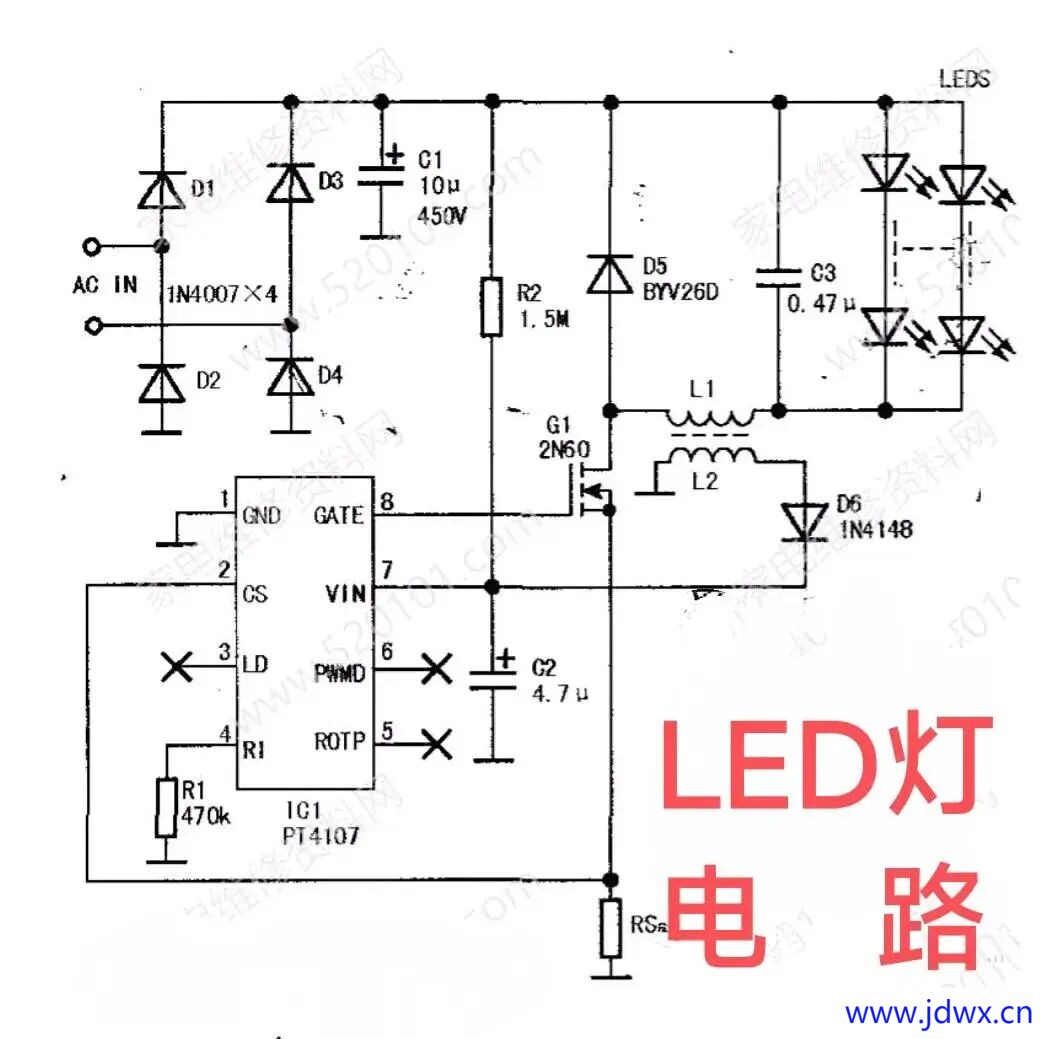

许多led灯的电源电路，都采用这种非隔离式的电源电路

三，boost拓扑结构升压电路

家电中实际应用电路

这是液晶电视中背光电路，把电路板送来的24v电压升高40v电压供背光灯使用。

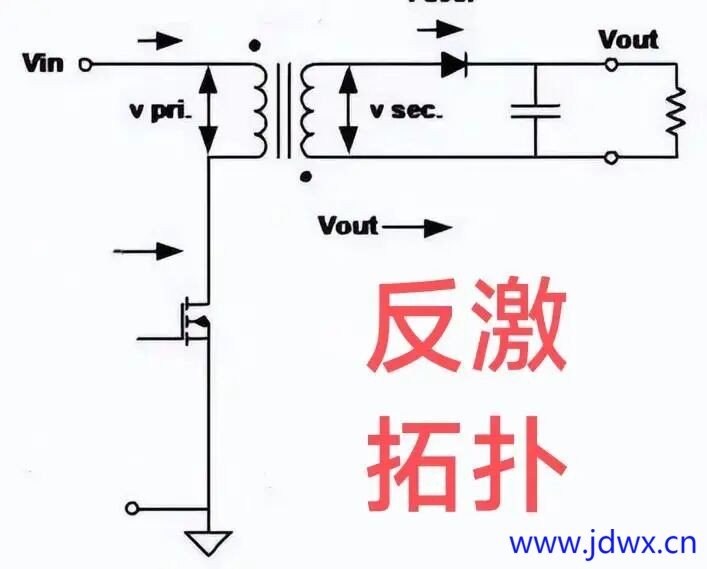

四，反激拓扑电源电路，这是在家电中最常见的隔离式电源电路，有热地和冷地，保护人体安全，它和正激拓扑的区别是，变压器是个储能电感，次级是在初级断流时，输出电压。

在家电中应用很多。

比如这款大家非常熟悉的，用3842芯片的两轮电动车的充电器电路。

五，单管逆变电路，有点象boost升压电路，但不输出电压，而是产生震荡电压，也有点象反激拓扑电路，但没有次级线圈，真有点不伦不类

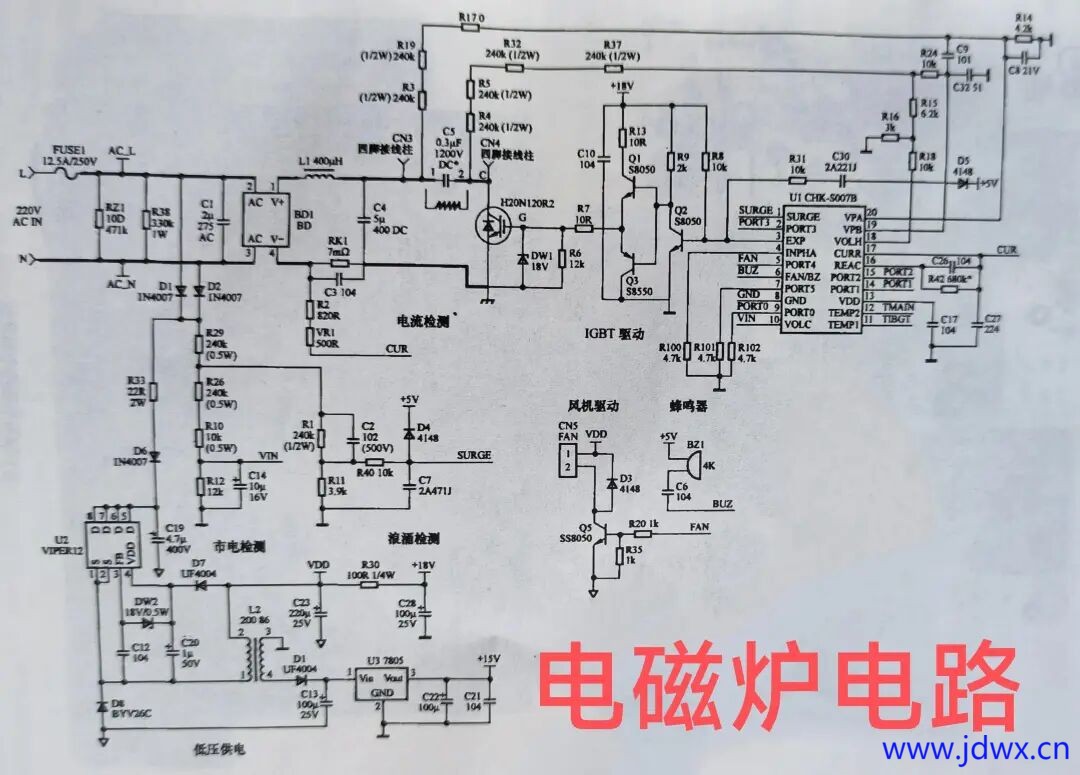

比如电磁炉主电路

六，推挽拓扑电路

推挽电路在二个半周期中都输出功率，效率比较高，输出功率也比较大

推挽输出电路在音频功放电路上用的很多

七，半桥拓扑结构电路

它的输出功率比单管逆变电路大。也可以看成是用二个相同电容，来代替二个mos管（或IGBT管的）的全桥电路，在家电实际应用也比较常见。

比如在变频微波炉中的变频板电路，它可以通过改变PWM的频率或脉宽，来改变微波炉的加热功率，而不用象普通微波炉一样，只能通过调节电流通断时间，来调节输出功率。

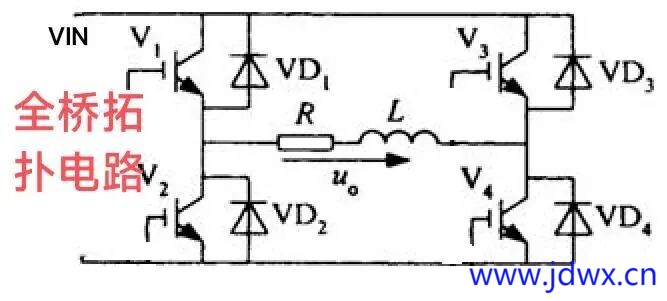

八，全桥拓扑结构，这是最优的逆变电路，在家电变频化的风潮中应用越来越广泛

具体应用很多，比如变频空调，变频洗衣机，变频电冰箱

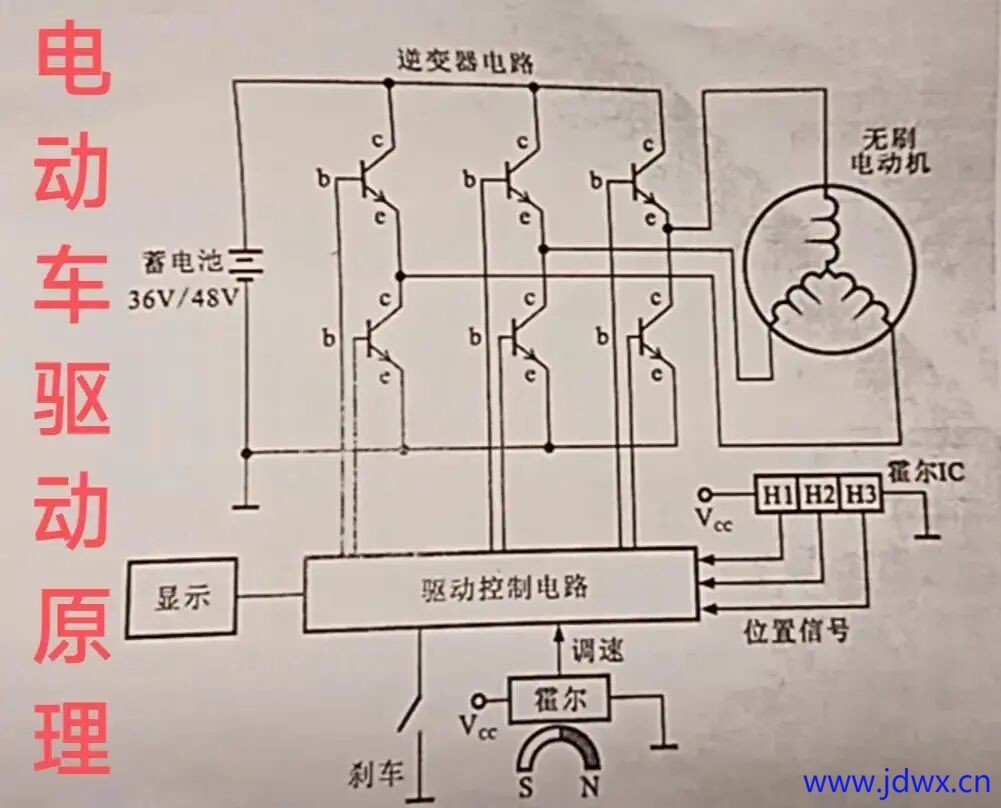

上图是电动自行车控制器的示意图

选用最佳的拓扑结构，需要考虑输入输出的电压电流，功率，了解各种电源拓扑电路，对于我们维修各种电路板，跑电路板的电路，有许多帮助。

.
