电蚊拍电路原理学习（充电、升压、倍压整流、高压泄放）

电脑维修

图1, 电路原理系统图

电蚊拍的电路主要分为充电、升压、倍压整流、高压泄放四个部分。

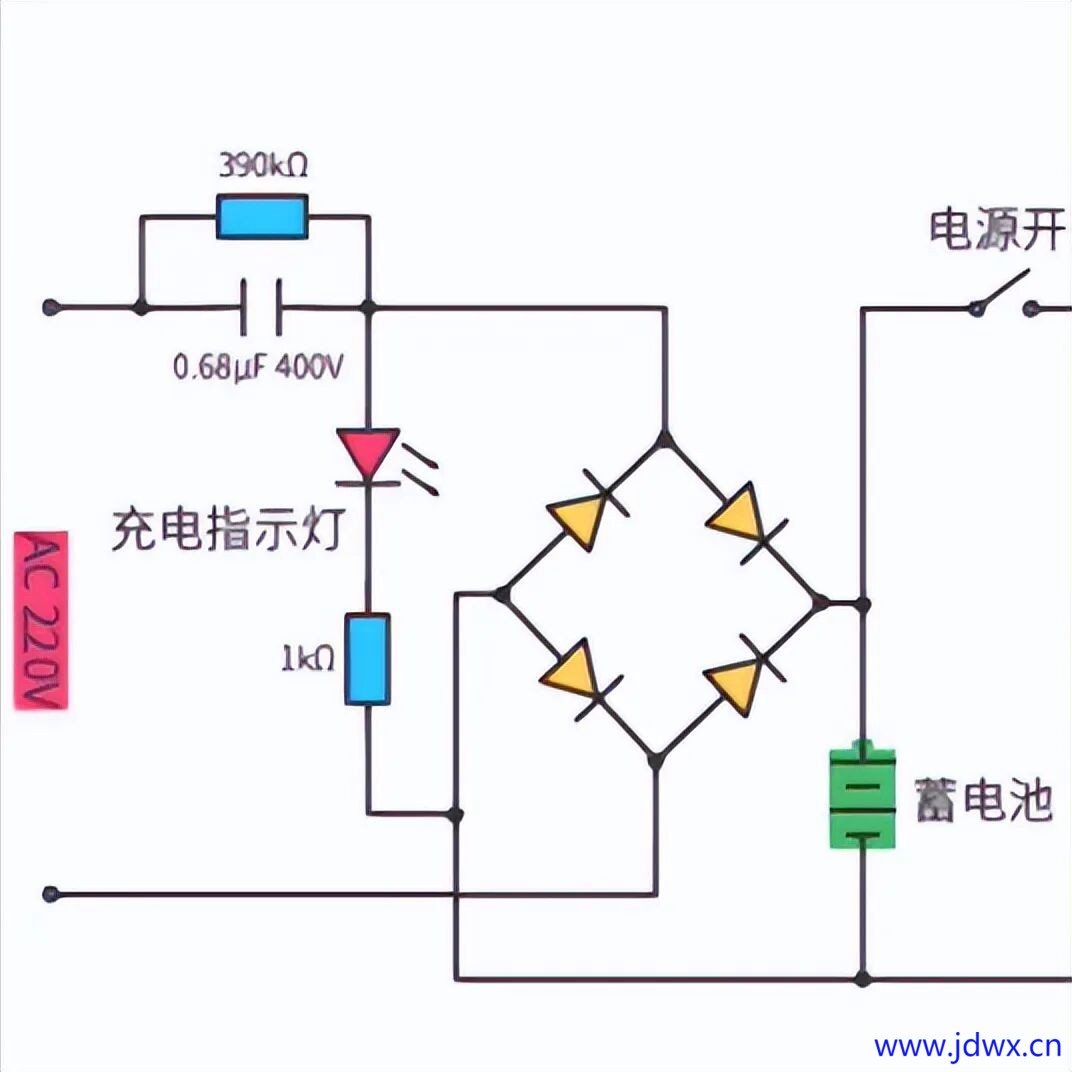

图2，电蚊拍充电电路

充电电路：电蚊拍被插到家用220V的插座后，通过阻容降压电路降压以及桥式整流电路整流，对蓄电池进行充电。

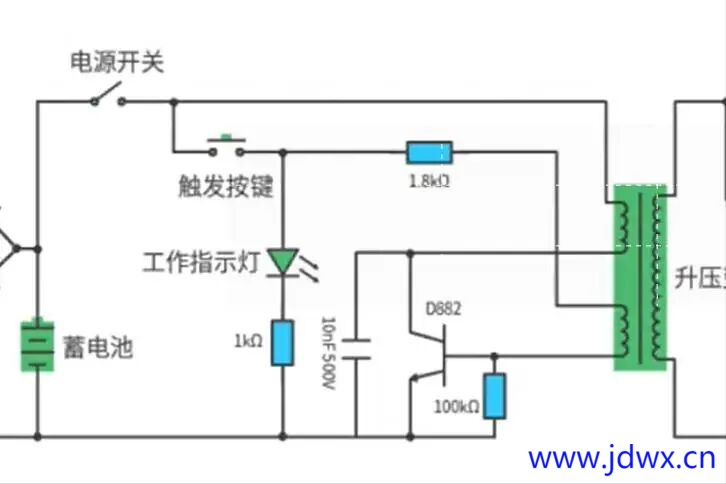

图3，升压

振荡升压电路：大概意思是，电源开关合上后，相当于变压器输入线圈1（上面这节）已经加载了电压，但是由于三极管未导通，这里没有电流；当按上触发按键时，变压器输入线圈2（下面这节）有了电流，并给三极管基极加载了偏置电压，这时三极管导通。线圈1有电流流过，通过电磁感应，输出线圈产生电流电压。而输出线圈的匝数是输入线圈匝数的倍数，因此输出电压是输入电压的一定倍数，从而产生升压。至于L1电流流过时，电磁感应对L2电流的影响，另抽时间学习分享。

图4，倍压电路

倍压电流：倍压电路对变压器升压后输出的电流经过电容/二极管进行再次升压（电容充放电功能及二极管的电流单向流动功能）。详细原理待进一步分享。

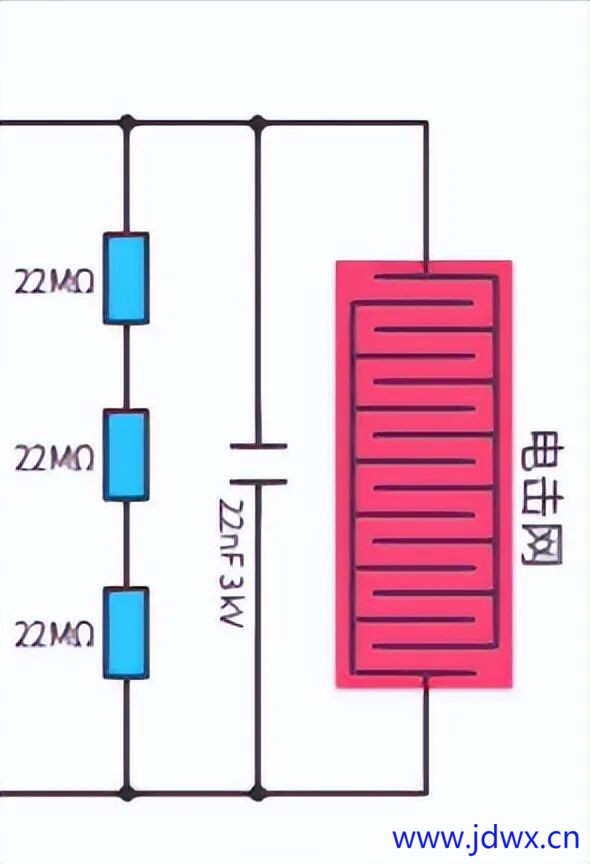

图5，高压泄放电路

高压泄放：经过前面的变压器升压以及倍压电路升压（电容及二极管），在电容上已经储存了3KV的电压，这时候，如果有蚊虫（导体）触网，则电击网之间具体变短，空气被击穿或者蚊虫直接讲两层触网导通，从而把蚊虫电s。.
