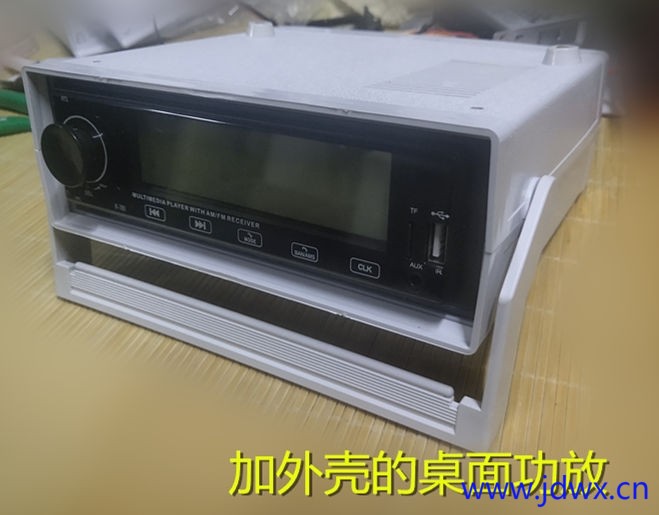

用车载播放器做个微型桌面功放续篇（电路原理简析）

方位

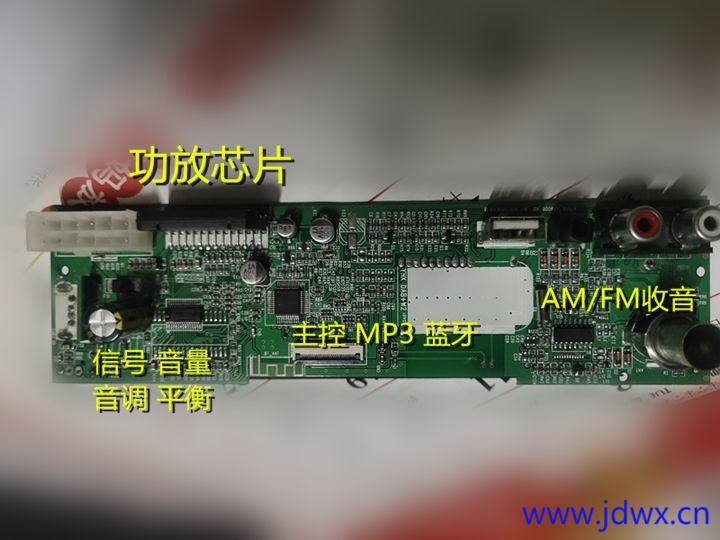

K-701车载播放器共用4个集成电路。

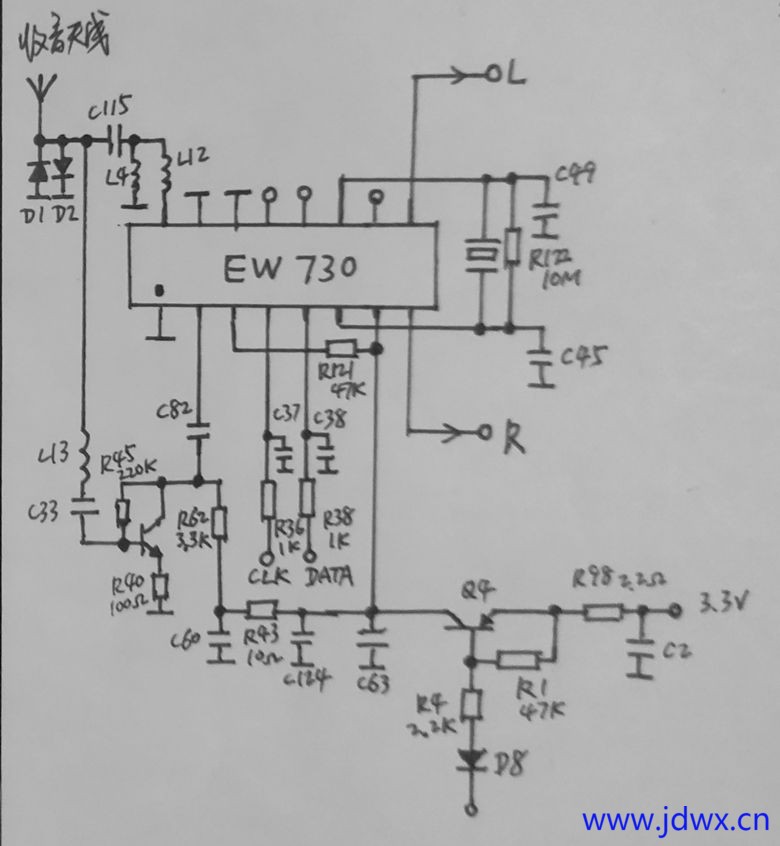

收音电路用EW730芯片，该芯片是DSP解调AM/FM立体声接收芯片。天线过来的信号经过LC高通滤波输入芯片FM RF输入脚16脚，天线过来的信号经过LC带通滤波及RF预放后输入AM RF输入脚2脚。解调后的LR两声道音频信号从芯片9，8脚输出。芯片4，5脚是I2C总线控制脚，受主控芯片A3900B控制。芯片7脚是3.3V供电脚。芯片6，11脚外接晶振。

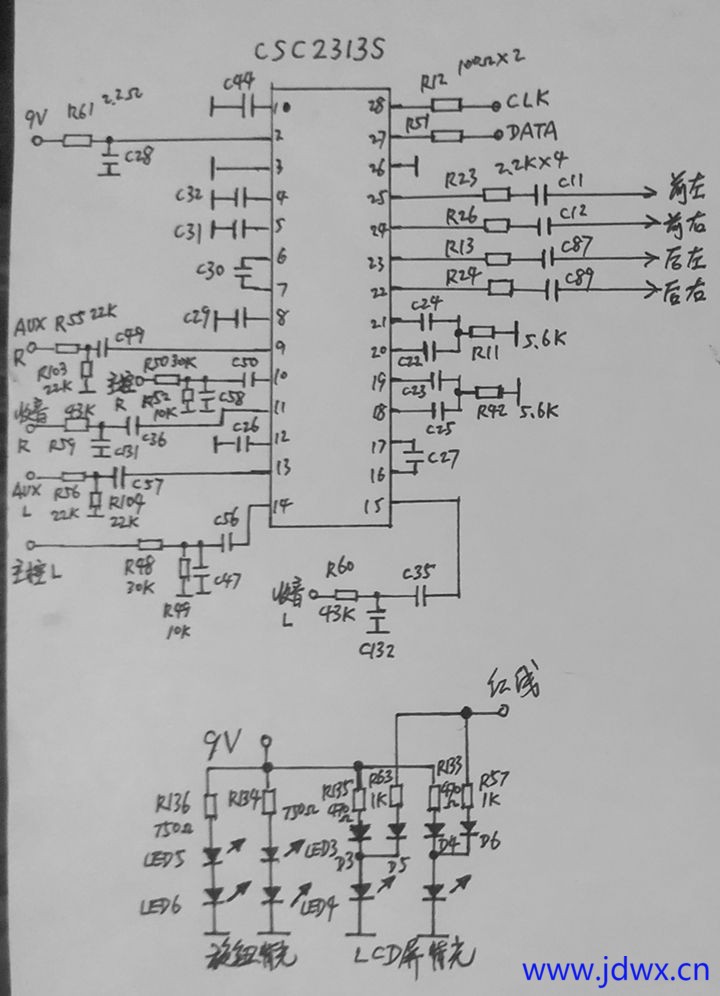

音频处理芯片是CSC2313S，信号切换，音量，左右平衡，前后平衡，音调，等响度控制由CSC2313S芯片实现。前置AUX左右声道音频信号由芯片13，9脚输入；AM/FM左右声道信号由芯片15，11脚输入，主控芯片解码的MP3/蓝牙左右声道信号由芯片14，10脚输入。芯片27，28脚是I2C总线控制脚，受主控芯片A3900B控制。经过信号切换，音量，左右平衡，前后平衡，音调，等响度控制的音频信号输出4路，25，24脚输出前左，前右2路信号，23，22脚输出后左，后右2路信号。芯片2脚是9V供电脚。

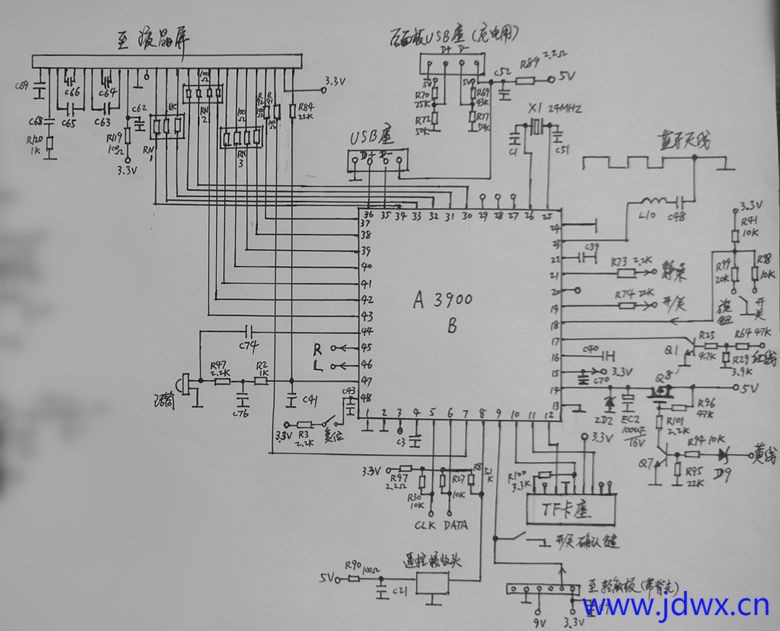

主控芯片是A3900B，引脚有多个功能。

1，LCD点阵屏由芯片30-34脚，37-43及47，7脚控制。

2. 芯片23脚接蓝牙收发天线；芯片10，11，12脚输入TF卡数据；35，36脚输入U盘数据。解码后的蓝牙/MP3左右声道信号从芯片46，45脚输出。蓝牙通话的话筒信号输入芯片44脚，47脚给话筒供电。

3. 芯片5，6脚是I2C总线控制脚，控制EW730，CSC2313S芯片的工作状态。

4. 芯片9脚输入面板轻触按键信号及旋钮之开关按键信号，芯片18脚输入旋钮之编码开关信号。

5. 芯片8脚是遥控信号输入脚，芯片48脚是复位按键输入脚。

6. 芯片14脚是5V供电输入脚，芯片15脚是3.3V稳压输出脚。3.3V给LCD点阵屏，TF卡座，触摸按键板，收音电路等供电。

7. 芯片25，26脚外接晶振。

8. 芯片17脚是主控芯片待机控制输入脚。芯片19脚是收音芯片，音频处理芯片供电控制脚。芯片21脚是功放芯片静噪控制脚。

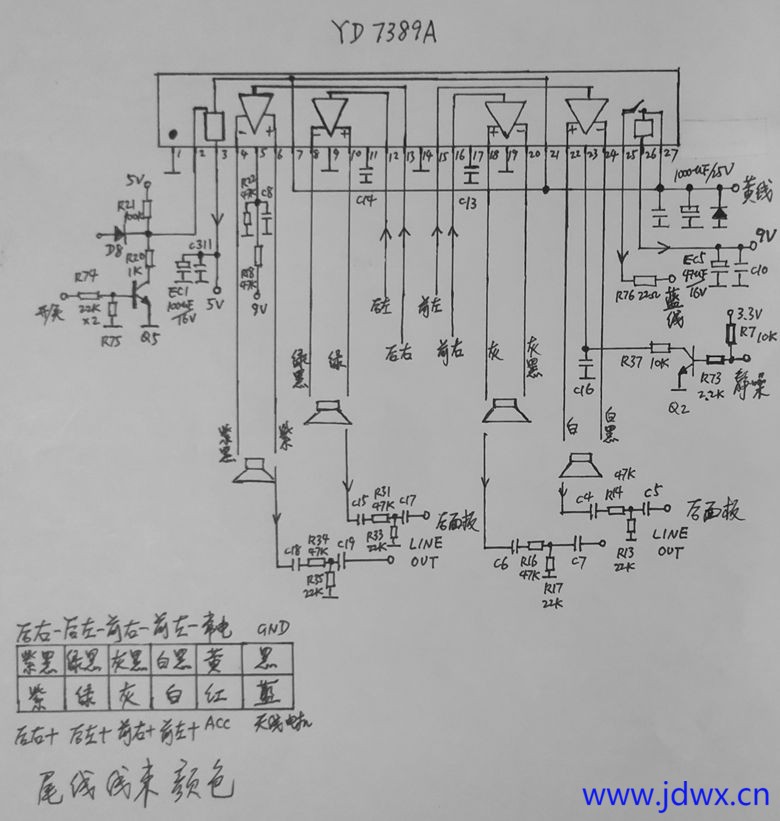

功放芯片是YD7389A。音频处理芯片输出的前左，前右2路信号输入输入功放芯片的15，16脚，芯片22，24脚和18，20脚推动前左，前右2路两路扬声器发声。音频处理芯片输出的后左，后右2路信号输入输入功放芯片的12，13脚，芯片8，10脚和4，6脚推动后左，后右2路两路扬声器发声。

功放芯片7，21，27脚是12V供电输入脚。25脚是12V/300ma供电输出脚，供应天线马达，或天线放大器。26脚是9V/300ma供电输出脚，供应音频处理芯片及背光LED。这两路供电输出受芯片2脚电平控制。芯片3脚是5V/300ma供电输出脚，供应主控芯片，USB插座，遥控接收头。

芯片5脚是待机/工作控制脚，23脚是功放静噪控制脚。

其他

当播放器尾线线束中的黄线（常电）输入12V电压。12V经过D9,R94，使得Q7饱和导通，Q8饱和导通，功放的5V供电电压经过Q8输入主控芯片的14脚。当播放器尾线线束中的红线（ACC钥匙线）输入12V电压，12V高电平使得Q1饱和导通，将主控芯片17脚下拉到地，主控芯片工作。同时12V经过R57,R63使得液晶屏的背光LED点亮。

当旋钮之按键按下，主控芯片9脚输入低电平脉冲，整机开机：

1. 主控芯片19脚输出高电平，使得Q5饱和导通，Q5将功放芯片2脚下拉为低电平，功放芯片25脚输出12V/300ma供电电压至线束蓝线，供应天线马达，或天线放大器。26脚输出9V/300ma供电电压，供应音频处理芯片的2脚，9V经过R133,R135点亮液晶屏的背光LED。同时Q5也经过D8将Q4的B极下拉为低电平，Q4饱和导通，主控芯片的3.3V供电电压经过Q4供应收音芯片的7脚。

2. 主控芯片21脚输出低电平，使得Q2截止，功放芯片23脚高电平，功放芯片不静噪。
