下面整理了一些常见的电路，以动态图形的方式展示。

整流电路

单相桥式整流电路

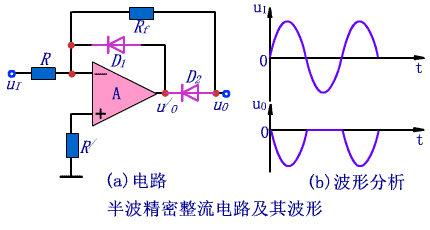

单相半波整流电路

全波整流电路

全波整流与半波整流对比

半波精密整流电路



半波整流波形分析

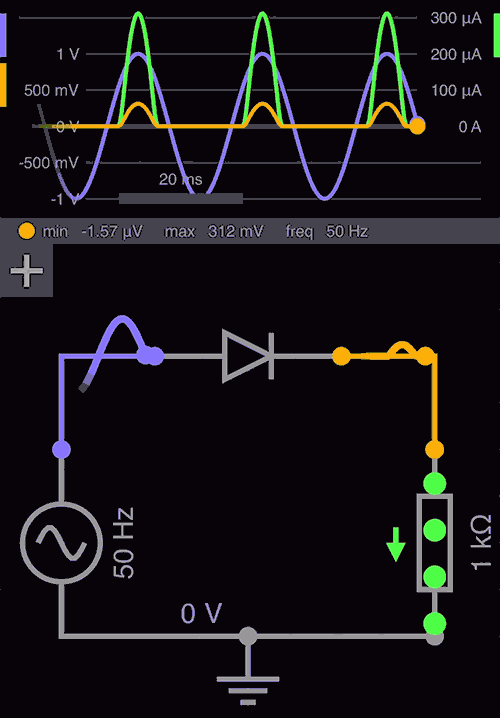

通过一个二极管实现半波整流。其中1kΩ的电阻是负载。半波整流电路，即把“交流电压”转变为“脉动直流电压“。所谓“脉动直流电压“，是指电压方向（正负极）不变，但大小随时间变化。各点波形如下：

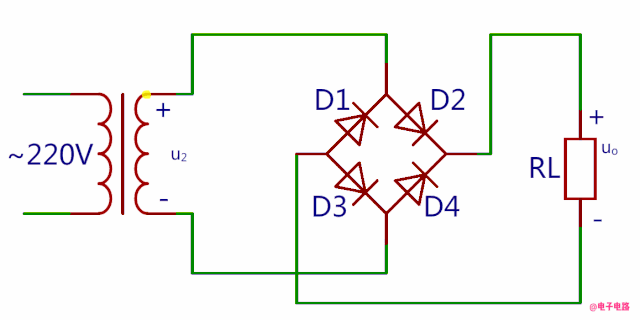

桥式整流分析

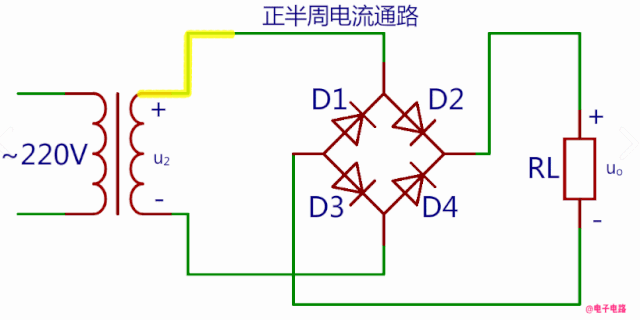

▲变压器u2正半周时电流通路

▲变压器u2负半周时电流通路

▲整个周期电流通路是这样的

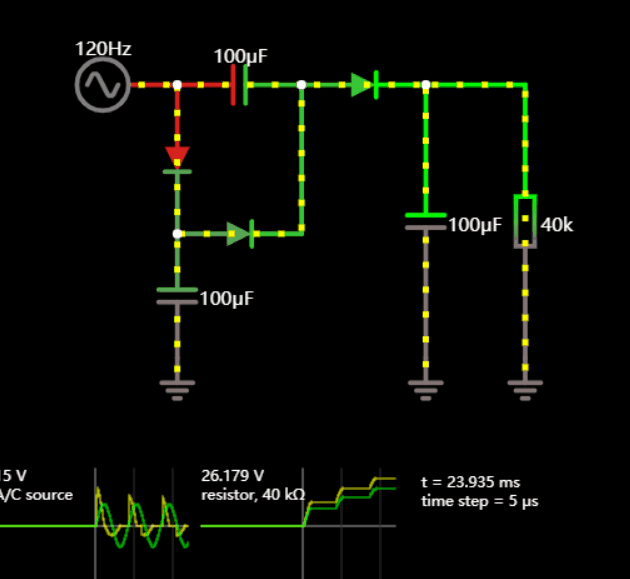

升压电路



压控振荡器

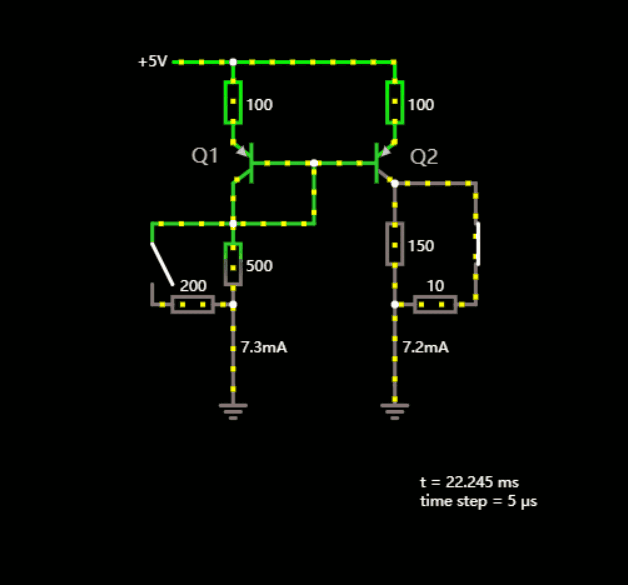

电流镜

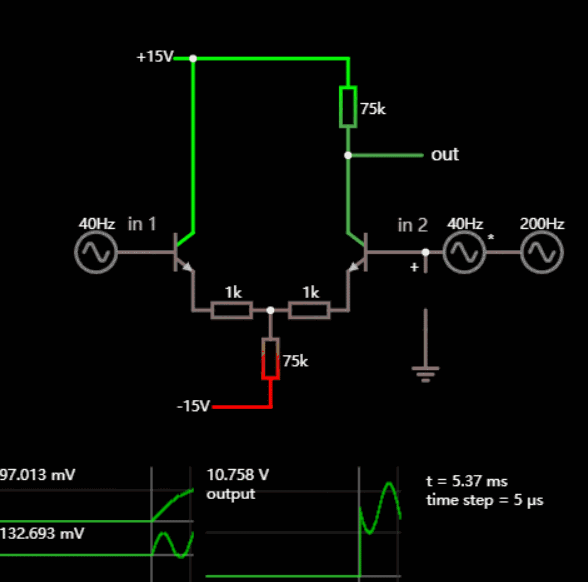

差分放大器

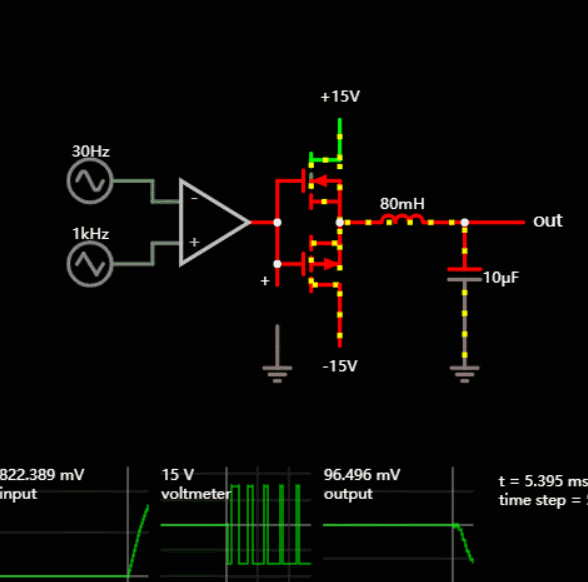

D类放大器

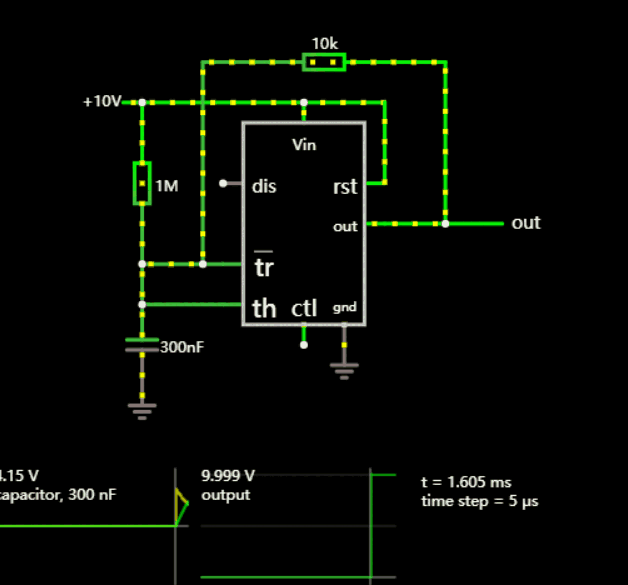

555方波振荡器

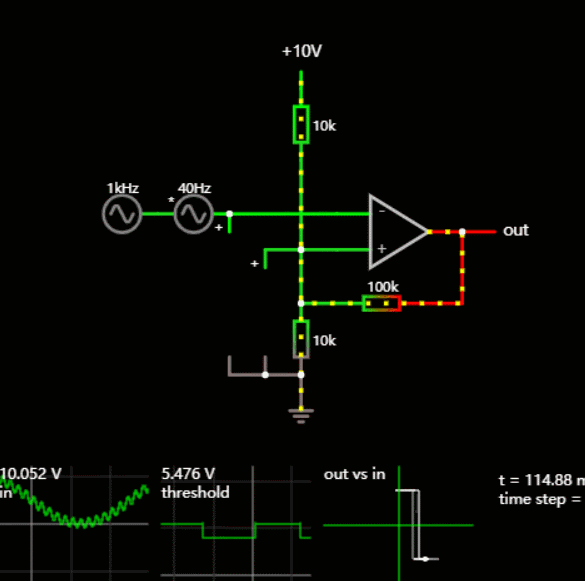

施密特触发器

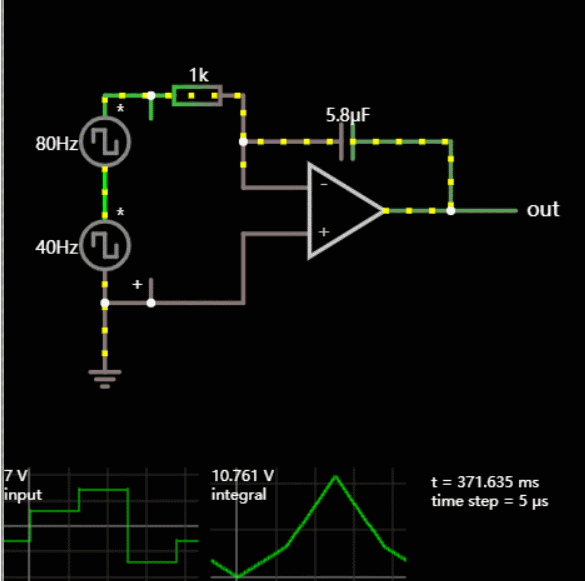

积分器



微分器

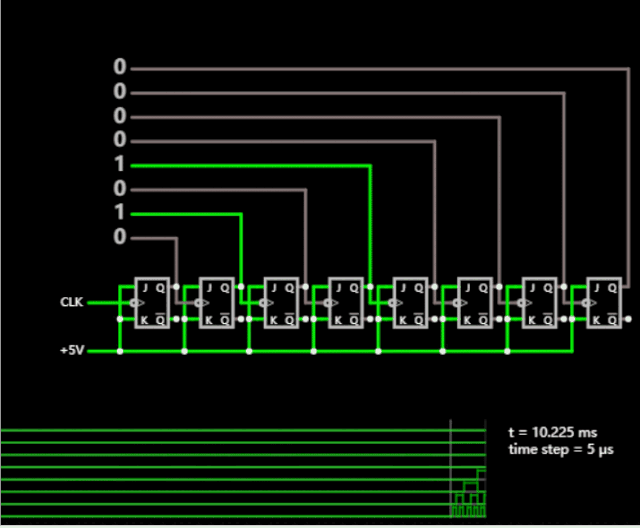

8位异步计数器

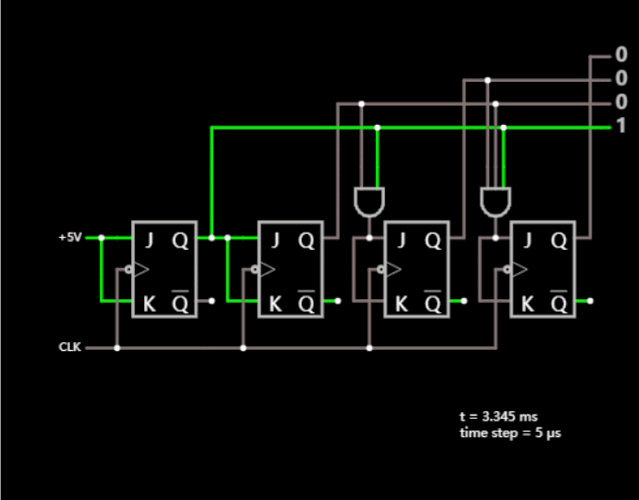

4位同步计数器

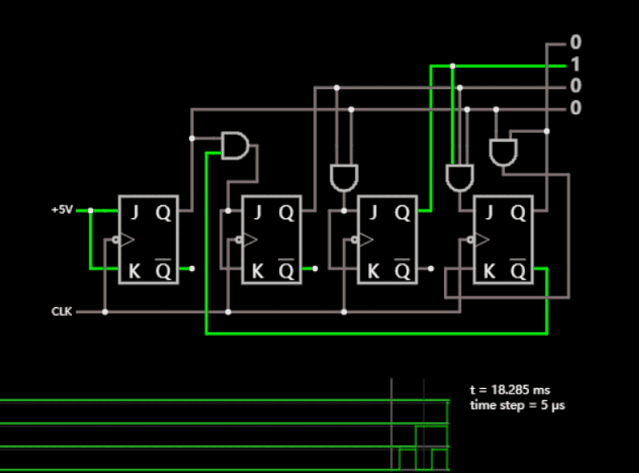

4位十进制计数器

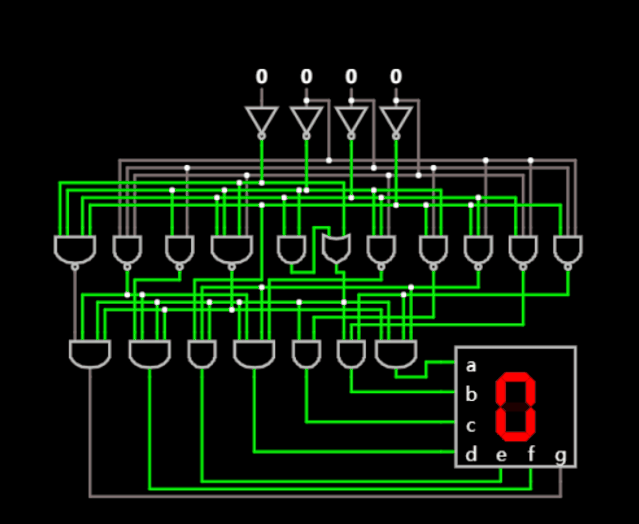

7段LED译码器

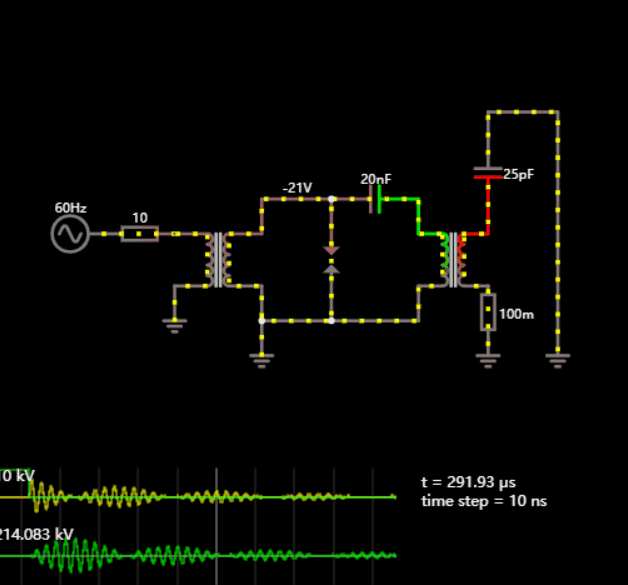

特斯拉线圈
