开关电源维修：不启动故障分析与解决方式

电脑维修

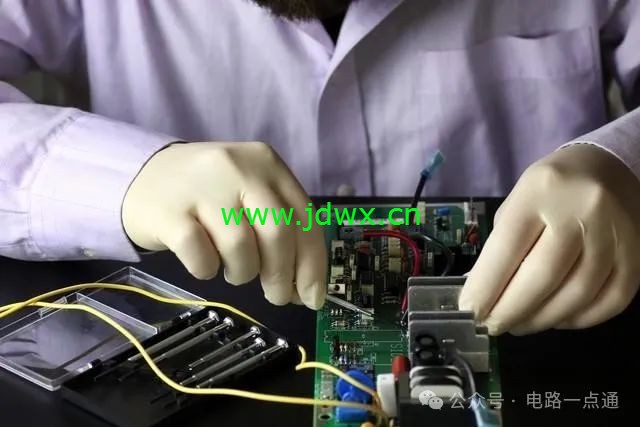

在维修开关电源时，有个别电源更换损坏元器件后，不启动，在电源输入端串口灯泡保护，通电还是不能启动，灯泡会亮，说明后级电路工作异常。测试二极管,MOS管都没有发现有短路情况，最后还替换过变压器，还是不能启动，通过连接示波器看芯片6脚波形，发现是因为MOS管开通占空比最大输出50％，正常应该是20％左右，根据负载大小变化。万用表测量输出电压，发现输出电压在跳变，说明电压已经输出，反馈端没有电压反馈到3843 U1,2脚电压，怀疑光耦损坏，更换一颗U2,pc817，电源输出12V电压。
开关电源电路图故障分析，造成光耦损坏的原因，变压器初级电源电压瞬间不稳。电源芯片还没有稳压调整过来，造成7脚电压升高，击穿3843芯片，6脚电压直接输出到MOS管Q1，MOS管Q1完全导通，变压器次级电压升高，通过限流电阻电流流过光耦1，2脚，超过光耦设计电压，内部发光二极管过流损坏。

MOS管Q1完全导通后，大电流经过变压器线圈T1，MOS管Q1，电流检测电阻R2，流回负极，瞬间电阻不能承受大功率电流，烧毁断路，大电流也会击穿MOS管，3843芯片也会击穿损坏。
