• 原理：阻容降压电路主要由一个电阻和一个电容组成。当输入电压施加到电路上时，电阻和电容会共同作用，使得输出电压降低。电容器通过充电和放电过程，与电阻一起产生压降，从而降低了输出电压。


2
RCC电源电路

• 原理：RCC是自激震荡器的英文缩写，通常用于反激式开关电源。该电路通过控制开关管的导通和关断，实现能量的储存和传输。当开关管导通时，能量储存在变压器中；当开关管关断时，能量通过变压器传递到次级线圈，并经过整流和滤波得到稳定的直流输出。


3
buck拓扑电路

• 原理：Buck电路是一种降压斩波器，其输出电压平均值小于输入电压。它采用PWM（脉宽调制）控制开关管的导通时间，以调节输出电压。通过控制开关管的开关频率和占空比，可以实现输出电压的稳定调节。


4
boost/pfc拓扑的电路

原理：Boost电路是一种升压斩波器，其输出电压平均值大于输入电压。PFC（功率因数校正）技术用于提高AC/DC变换器的功率因数，减少谐波污染。常见的PFC拓扑包括图腾柱无桥PFC等，通过合理设计电路和控制策略，实现高效率、低谐波的电力转换

5

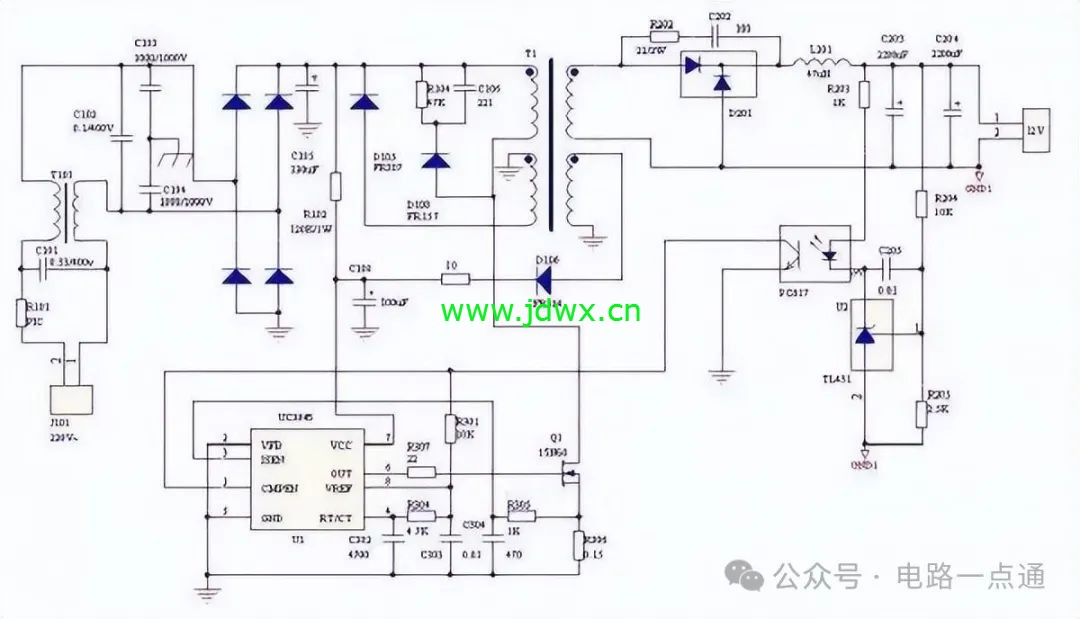

反激拓扑电路

• 原理：反激拓扑是一种常见的开关电源拓扑结构，它通过变压器实现能量的储存和传输。当开关管导通时，能量储存在变压器中；当开关管关断时，能量以电感的方式传输到次级线圈，并经过整流和滤波得到稳定的直流输出。反激拓扑具有高效的能量转换和隔离输出的优点。


6

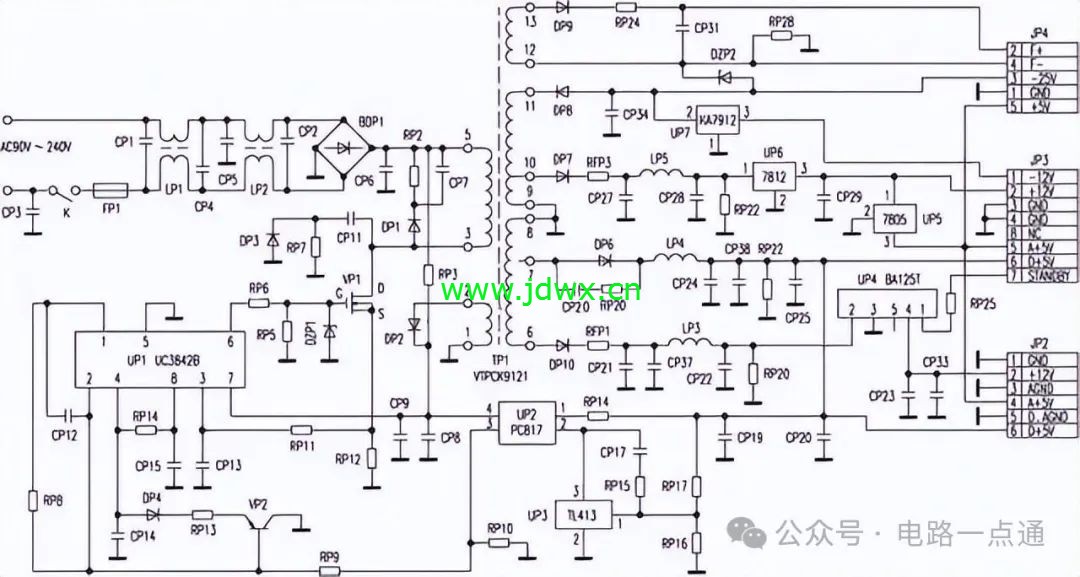

正激拓扑电路

• 原理：正激电路在变压器原边开关管导通时同时能量被传递到负载上，当开关管截止时变压器的能量要通过磁复位电路去磁。正激电路具有电路拓扑结构简单、输入输出电气隔离、电压升降范围宽等优点，广泛应用于中小功率电源变换场合。


7
推挽拓扑电路

• 原理：推挽电路采用两个不同极性晶体管（如BJT管或MOSFET管）以推挽方式存在于电路中，各负责正负半周的波形放大任务。两个晶体管交替导通和截止，实现能量的传输和转换。推挽电路具有高效率、低导通损耗和快速响应的优点。


8
半桥拓扑电路

• 原理：半桥拓扑电路采用两个开关管和一个中心点构成桥臂，通过控制两个开关管的导通和关断来实现能量的传输和转换。通常用于需要高效率和低谐波的应用中。


9

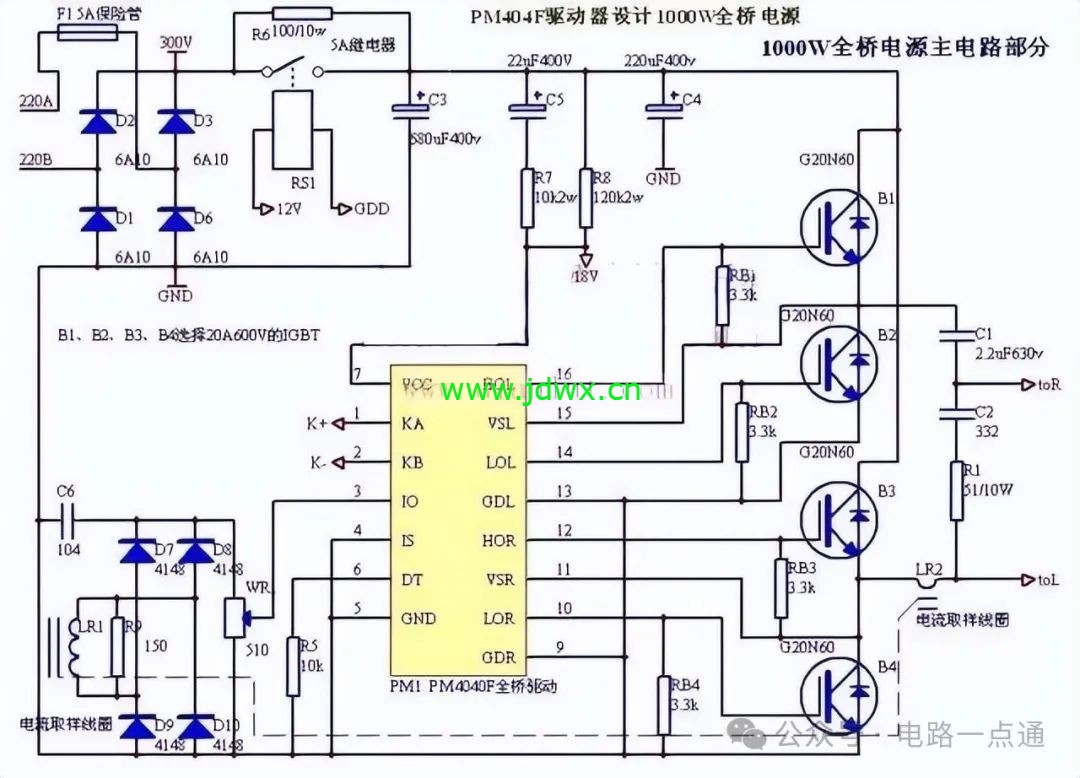

全桥拓扑电路

• 原理：全桥拓扑电路采用四个开关管构成完整的桥臂，能够实现正负半周的完全控制和能量的高效传输。通常用于大功率和高性能的电力转换系统中。
•

•

•

•
