插卡MP3 收音机（杰理芯片方案）实测电路图3例

方位 · 发表于 2024-3-25 09:08:50

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？请使用中文注册

×

插卡MP3 收音机（杰理芯片方案）实测电路图3例
署名浙江方位
市面上插卡收音机有不少采用的是国产杰理芯片方案，由于芯片电路图难找，给维修带来困难。本文提供3例杰理芯片方案插卡收音机实测电路图，供读者在维修中参考。

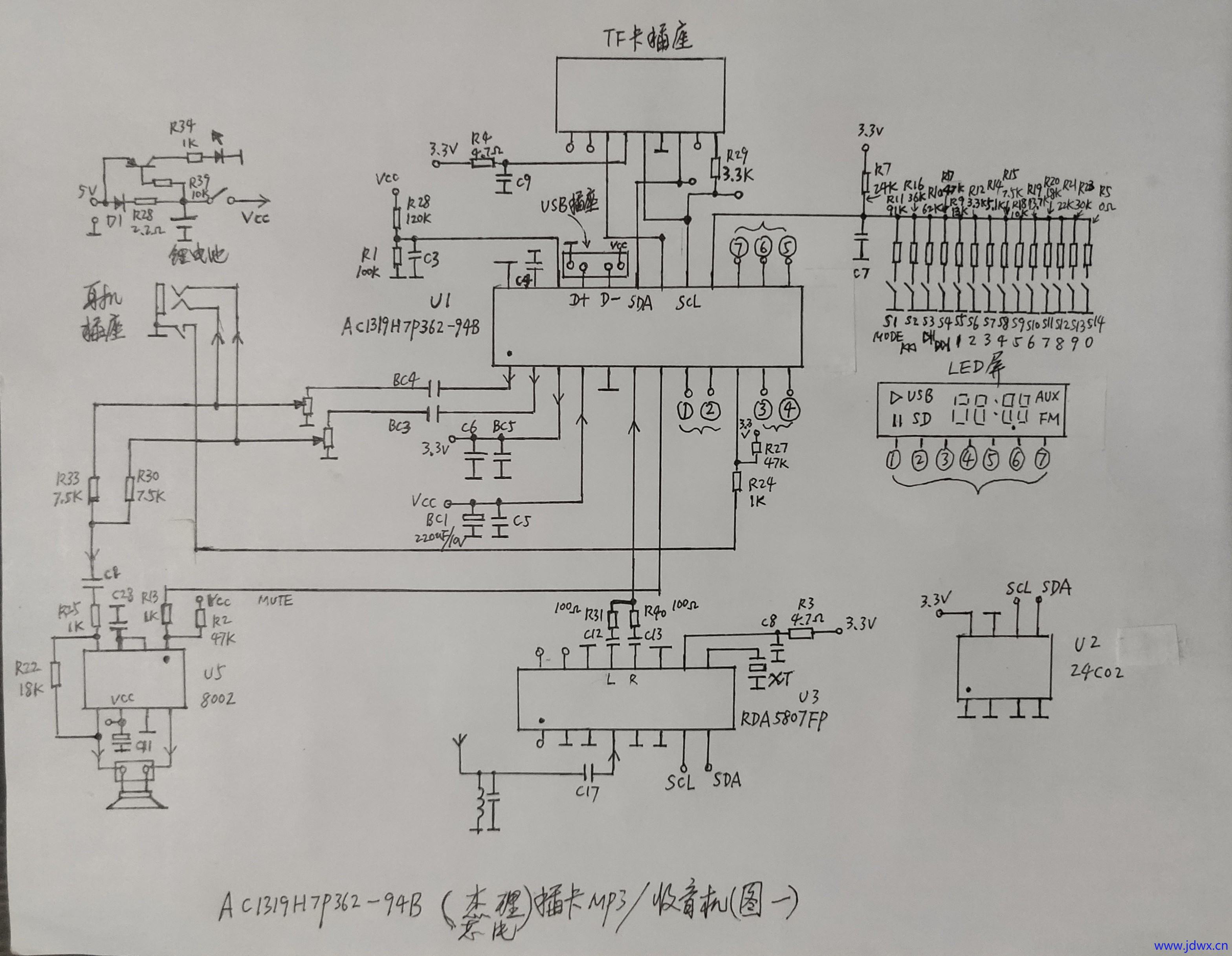

图一：主控芯片AC1319H7P362-94B。

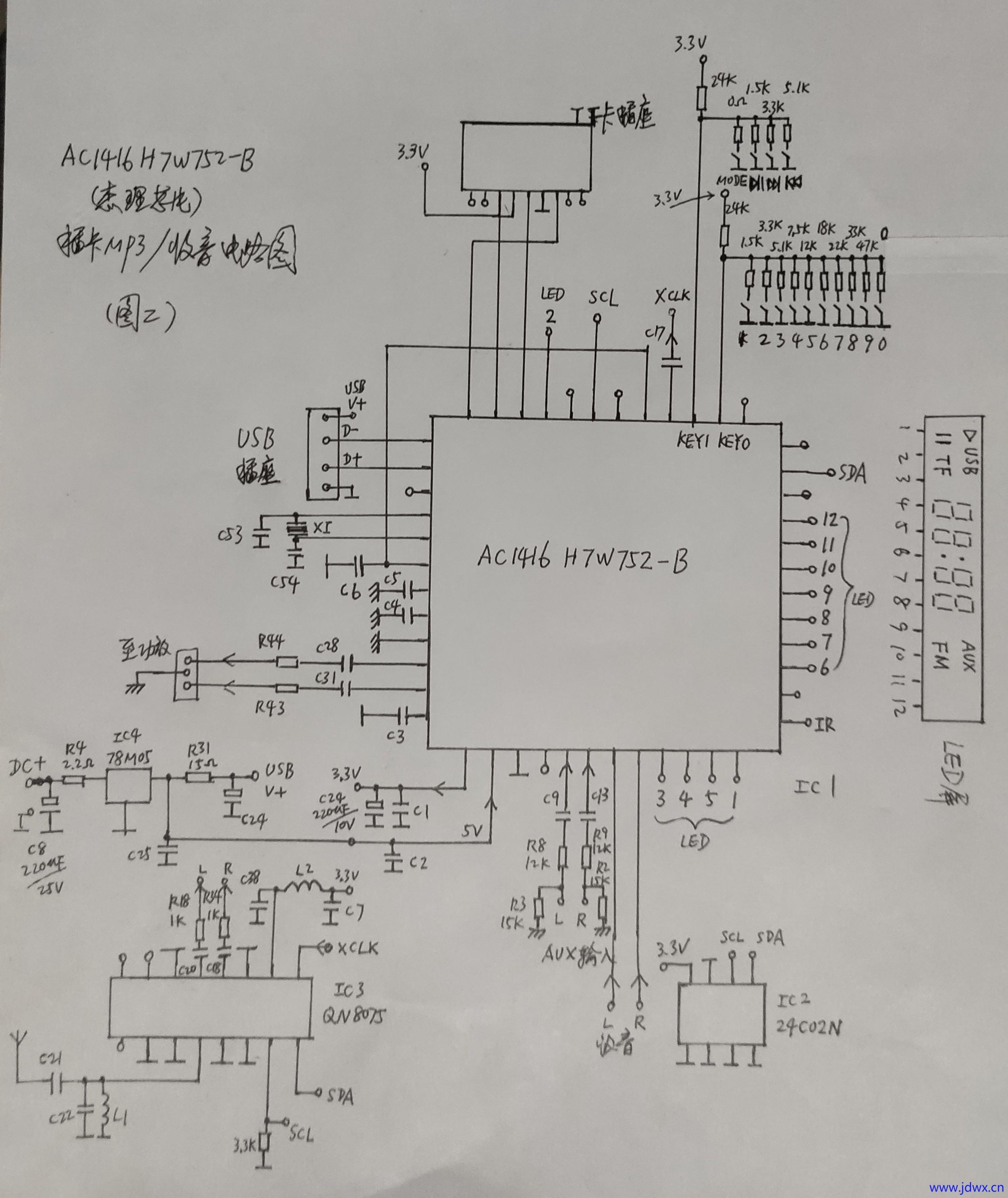

图二：主控芯片AC1416H7W752-B。

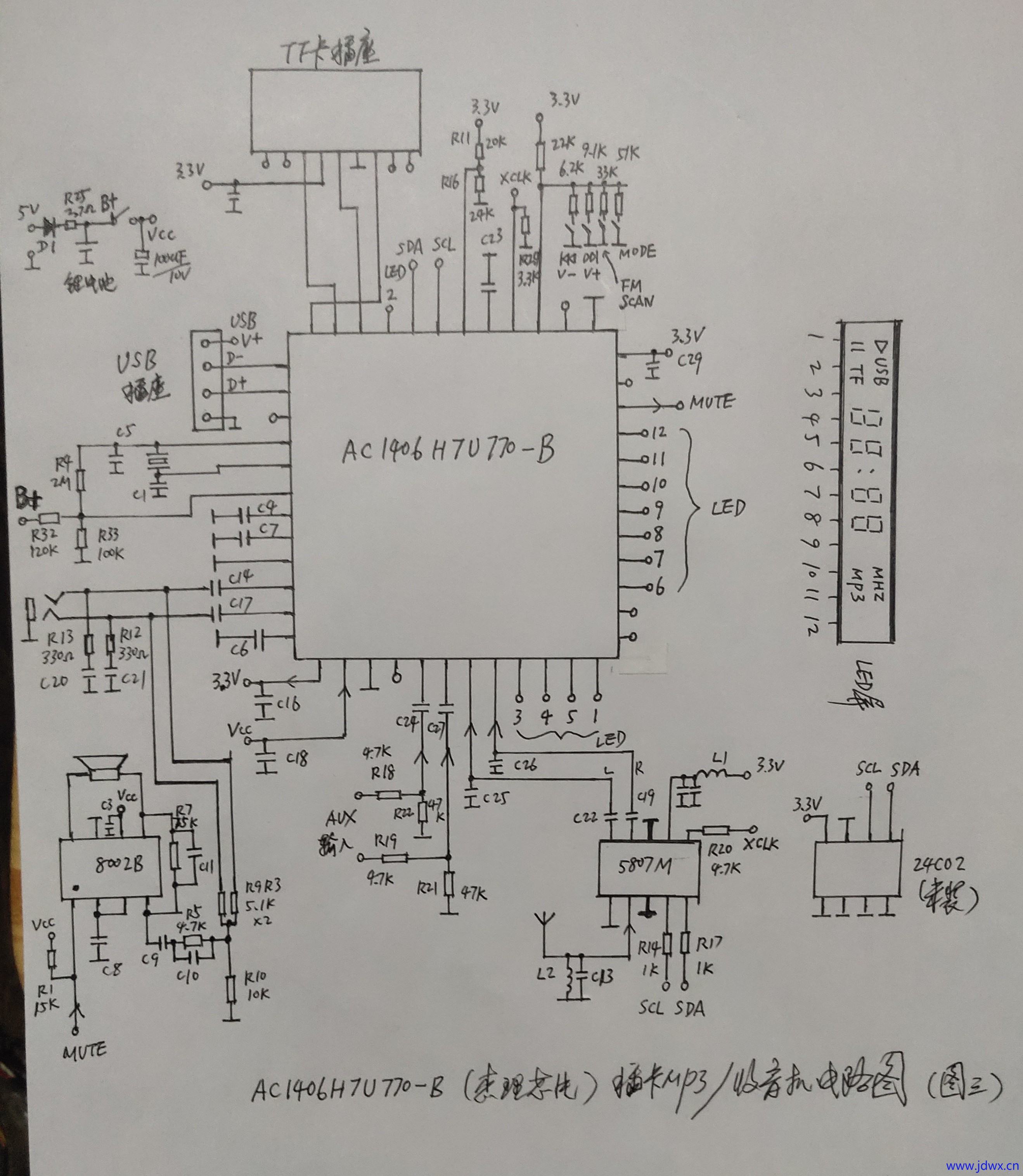

图三：主控芯片AC1406H7U770-B。

王重阳 · 发表于 2024-3-25 10:53:05

手工绘图，佩服佩服

自祥家电 · 发表于 2024-3-25 12:32:11

谢谢分享，手工画的很好！！！！！！！11

云贵桂粤 · 发表于 2024-3-25 21:54:56

谢谢分享！

先锋电子 · 发表于 2024-3-26 10:19:34

这样的技术不但维修还可以加产品制造

冯回路重 · 发表于 2024-3-26 19:02:07

手工画的很好！

小白 · 发表于 2024-5-10 10:02:24

真正的大神高手

昊春华 · 发表于 2024-11-20 19:21:48

看了这篇帖子，可以看出楼主在插卡收音机上没少下功夫，佩服佩服！
向楼主请教一个问题，一台乐廷插卡收音机，主控芯片BCHDE1H.1 ,双排24脚，FM收音机芯片5807MS，功放芯片YX8002B。开始的问题是只能播放TF卡里面的歌曲，可以切换到定时，不能切换到FM,经过检查，5807MS的3脚的连线断路，找到断路点，接上以后，FM收音机有了，可是又不能播放TF卡了，测量TF卡座，左边的第二脚不知接哪里，其他的脚感觉都正常，请您指教一下，应该怎么检查？谢谢！

方位 · 发表于 2024-11-20 20:48:56

昊春华发表于 2024-11-20 19:21
看了这篇帖子，可以看出楼主在插卡收音机上没少下功夫，佩服佩服！
向楼主请教一个问题，一台乐廷插卡收音 ...

tf卡座一般用中间5个脚，你查一下是否与电路开路？若正常的话，再把你接上的那根线断开，看播放TF卡正常吗？若正常的话。那就是你接的那根线的问题了。简单的解决办法：你装一个2档位微型切换开关。收音机时，开关将这根线联通，播放tf卡时，开关断开这根线即可

昊春华 · 发表于 2024-11-21 06:58:57

好的，我试试看。谢谢您了！
