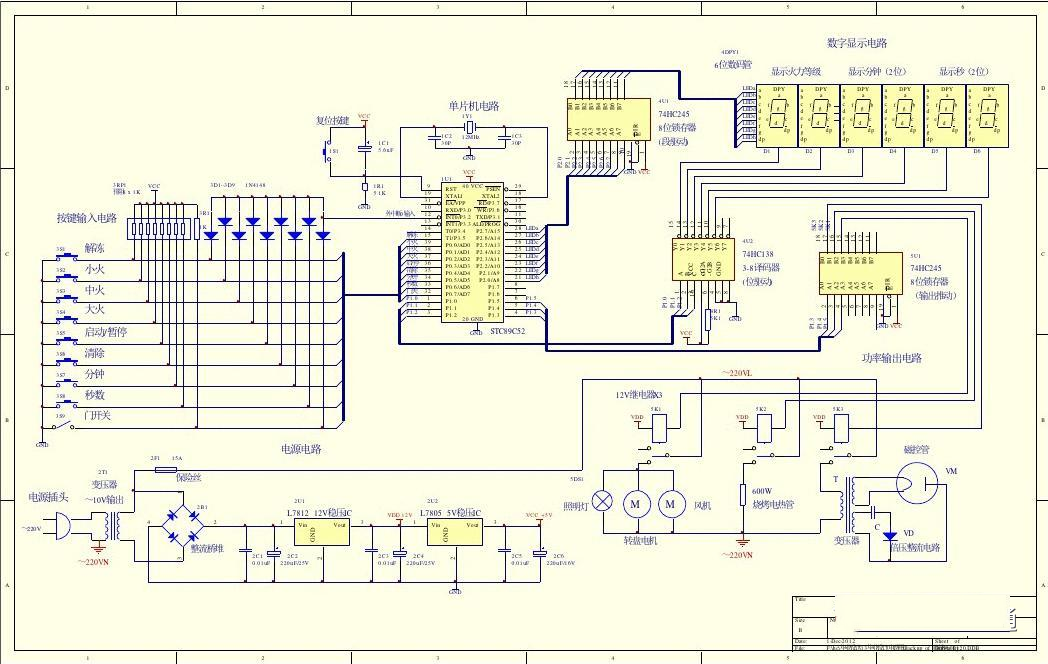

电路原理图符号大全

电线和连接

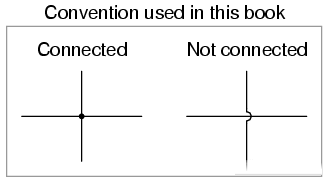

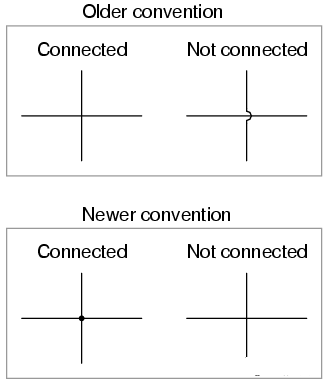

旧的电气原理图显示连接线交叉，而非连接线则以小半圆标记相互“跳跃”。较新的电气原理图显示连接线用点连接，而非连接线则没有点交叉。然而，有些人仍然使用旧的惯例，即不带点交叉连接电线，这可能会造成混乱。

出于这个原因，电路一点通选择使用一种混合约定，连接线通过点明确连接，非连接线通过半圆标记明确地“跳跃”。虽然这可能会遭到一些人的反对，但它不容许出现任何解释错误：在每种情况下，其意图都是明确无误的：

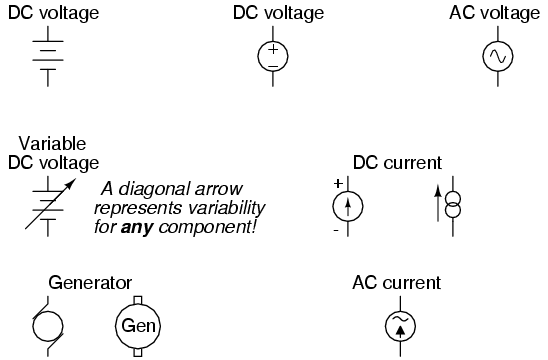

电源

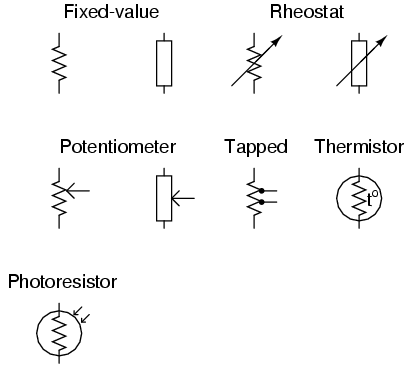

电阻器

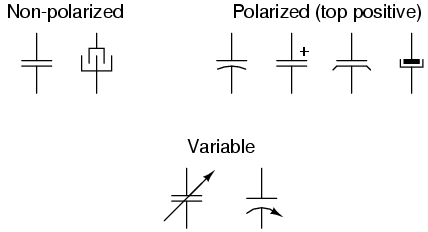

电容器

电感器

互感器

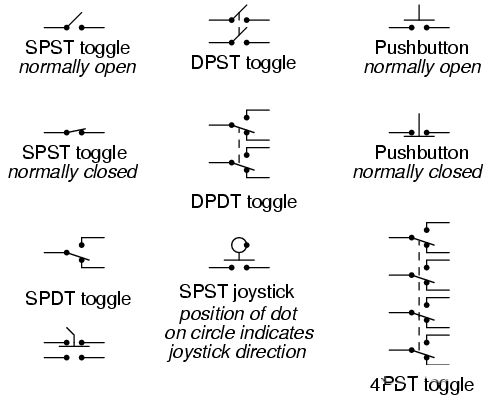

开关，手动式

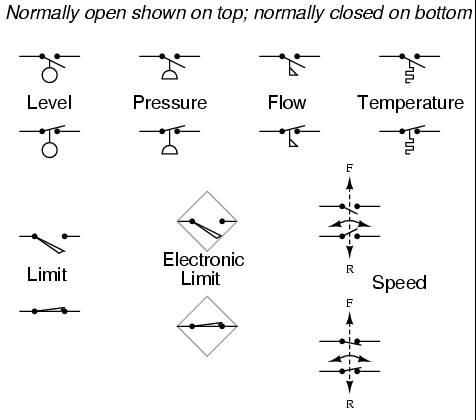

过程驱动开关

请务必记住，过程驱动开关的“正常”触点状态是指过程不存在和/或不活动时的状态，而不是例行操作期间预期的过程条件意义上的“正常”状态。例如，当有规律的冷却剂流过管道时，安装在冷却剂管道上的常闭低流量检测开关将保持在致动状态（打开）。如果冷却液停止流动，流量开关将进入其“正常”（未致动）关闭状态。

限位开关是一种通过与移动机器部件接触而驱动的开关。电子限位开关可感测机械运动，但使用光、磁场或其他非接触方式来实现。

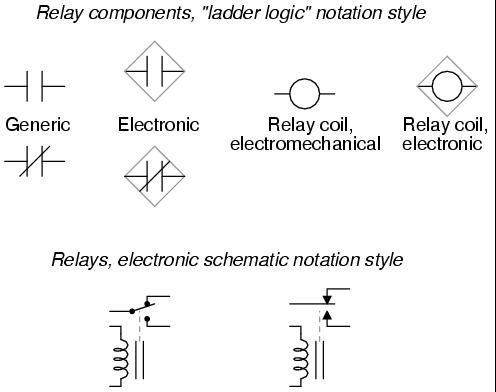

电动开关（继电器）

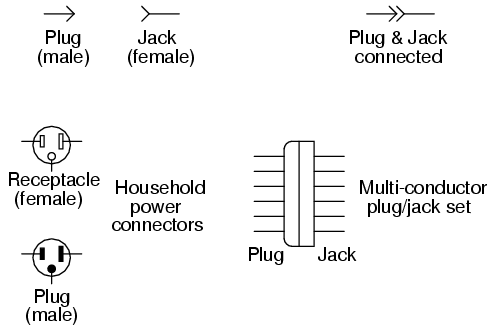

连接器

二极管

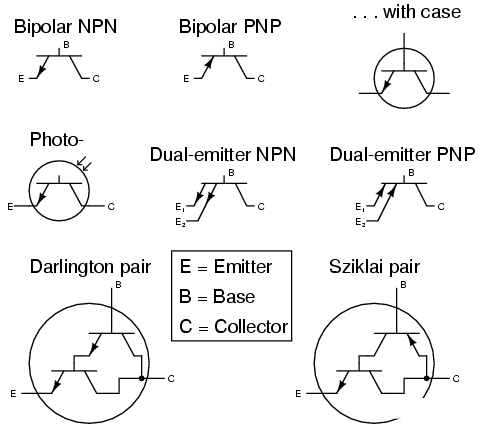

晶体管，双极

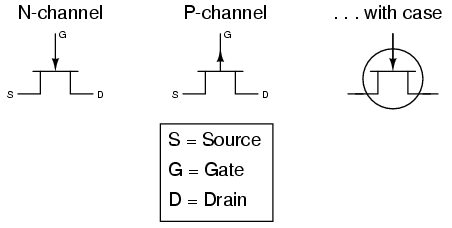

结型场效应晶体管 (JFET)

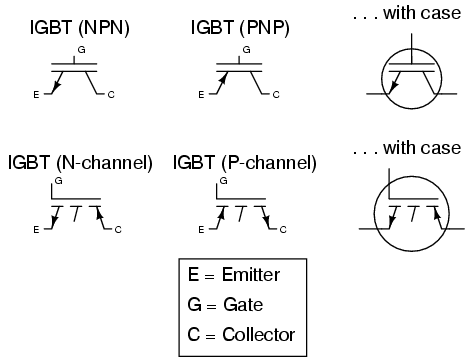

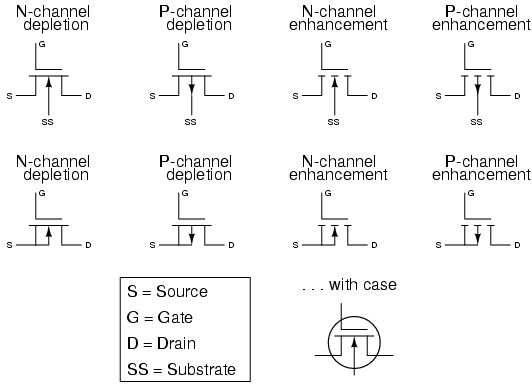

晶体管，绝缘栅场效应（IGFET 或 MOSFET）

晶体管，混合型

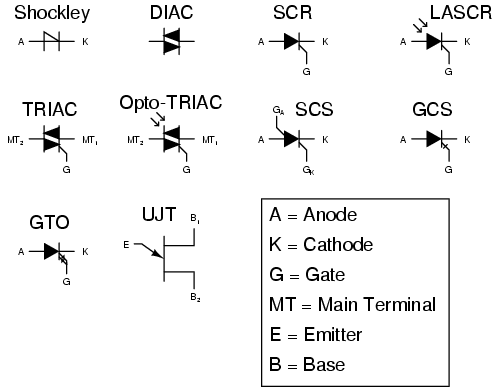

晶闸管

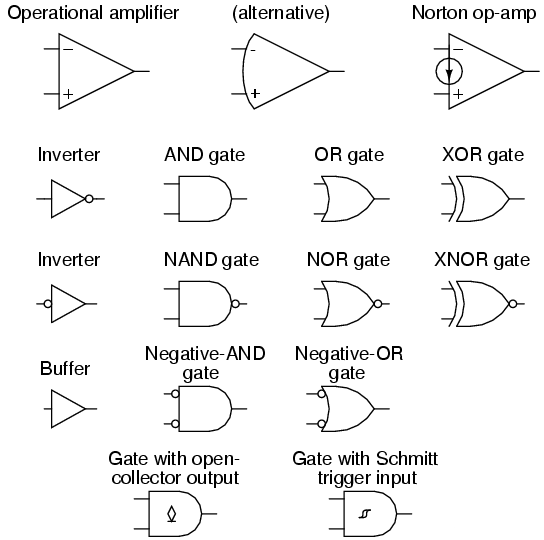

集成电路

电子管
