讲讲EDP屏接口各定义组成与2&4Lanes屏幕区别

家电维修

写这个帖子讲讲EDP屏相关的一些东西，之前遇到过有同行只会跟着点位图查线路的，如果不了解屏幕是怎么工作的维修上会多不少麻烦开贴为交流经验，如有哪里错误还请各位多多指正
文末尾有总结，附件内为文内举例所用的规格书或图纸等

首先讲讲2Lanes 4Lanes屏幕的区别，像普通的1366x768，1920x1080 60Hz刷新率或更低参数的屏幕一般都是2Lanes

1920x1080，60Hz，只要这两个参数任意一个高于的，几乎都是4Lanes屏幕，像现在1080P 120Hz或144Hz刷新率，或2.5K屏幕4K屏幕都基本4Lanes
这里再提一句，IPS和TN屏幕是不影响屏幕通道的，升级屏幕相关的在文章末尾有讲
这里讲的Lanes又指的是什么呢，我们使用屏幕规格书举个例子，如下图


这是一块1080P 60HZ规格的屏幕，型号为NV156FHM-N42，接口为eDP30P 2Lanes

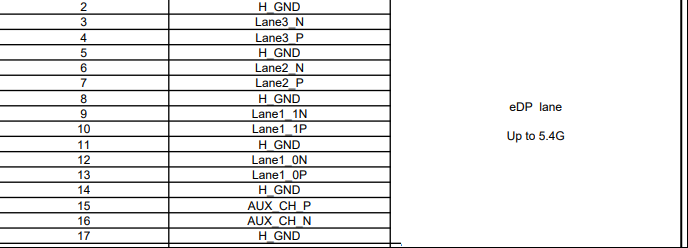

根据官方规格书内的接口定义可以看到，屏幕的eDP RX信号通道总共有两对
这里的Lane直译也是通道&车道的意思，指代屏幕的eDP RX信号对数



N为-负，P为+正，如图内由正负信号组成一组，共两组信号。
像更高的分辨率和刷新率，需要传输更多的数据量，两组信号是支撑不起更多的数据量的，这个时候就需要更多的信号传输通道来传输数据

再举个例子，这里使用两块屏幕举例，我们也使用规格书内的引脚定义做例子，一块屏幕为4K 60Hz，一块屏幕为1080P 144Hz


首先是一块比较常见的屏幕，NV156FHM-N4K，分辨率1080P刷新率144HZ，接口为eDP40P
这块屏幕在不少新款中低端游戏本上使用，走的4Lanes信号


由四组信号通道组成，协议为eDP1.4，最高能传输5.4G信号数据量



这块屏幕为NV156QUM-N72，分辨率4K刷新率60HZ，也是eDP40P接口


和上一块高刷新率屏幕一样，由四组信号通道组成，最高能传输5.4G信号数据量

但是，但是，但是
到这里一定会有同行疑问了，不少老的机型虽然低于1080P，60Hz参数，单屏幕却又走的40P eDP接口，这个又是怎么回事呢
在早期屏幕上，部分厂家会增加触摸功能，多出来的一部分接口是为了给触摸的信号和供电使用，定义如下：

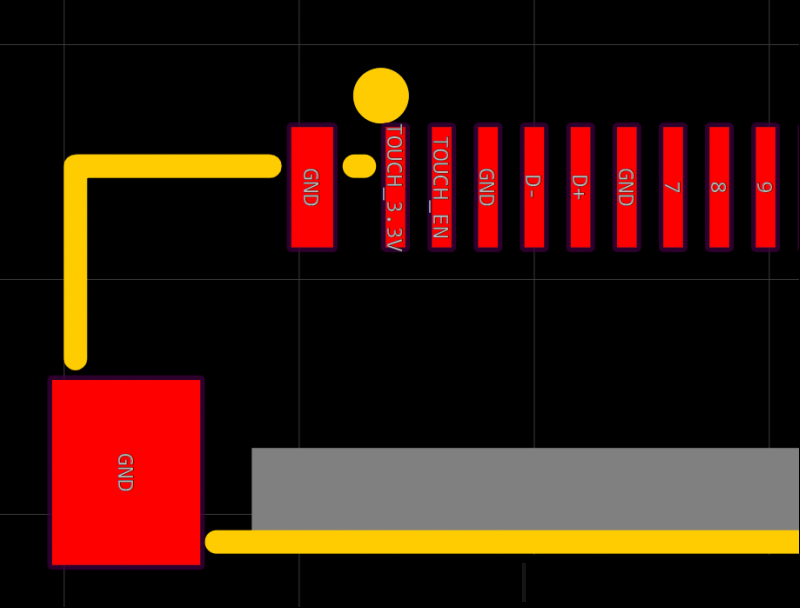

这里我们可以看到，右侧与常规的eDP 30P屏幕定义一样，左侧多出来的部分则是触摸相关的电路


触摸3.3V供电，触摸工作EN控制脚，USB D+ D-，地线
这种40P定义的屏幕也可以靠右侧焊接来改成30P的屏幕使用，当然改装前务必查询规格书对比定义是否正确，不然有烧板或烧屏风险


接下来讲讲eDP的信号组成
首先是供电部分，一般eDP屏幕常见的30P还是40P，都有两部分供电，一部分为3.3V屏幕自身供电，另一部分为5-20V的屏幕背光供电
屏幕背光供电具体输入范围需要参考屏幕规格书，不过大部分笔记本都是2-3串锂电池直接过来给背光供电，靠背光EN脚控制背光开关，一般关机后背光供电也会保持，所以很多新的机器关机不断电插拔屏线很容易导致烧屏或烧主板，具体的引脚如下
LCD_3V3或3.3 （屏幕工作电源）
GND（地）
BL_GND（地线，直接接地，部分早期不带背光驱动的屏幕是需要把背光地接回驱动部分）
BL_VCC（背光输入正）
BL_EN或ENABLE（背光开启或关闭控制脚）
BL_PWM（背光调光信号脚，用于调整亮度）
这里我们使用一块华硕T3Chi平板的点位图举个例子，这个机型有1080P和2.5K屏幕版本，主板预留的接口为4Lanes，根据不同屏线来适配30P和40P的屏幕

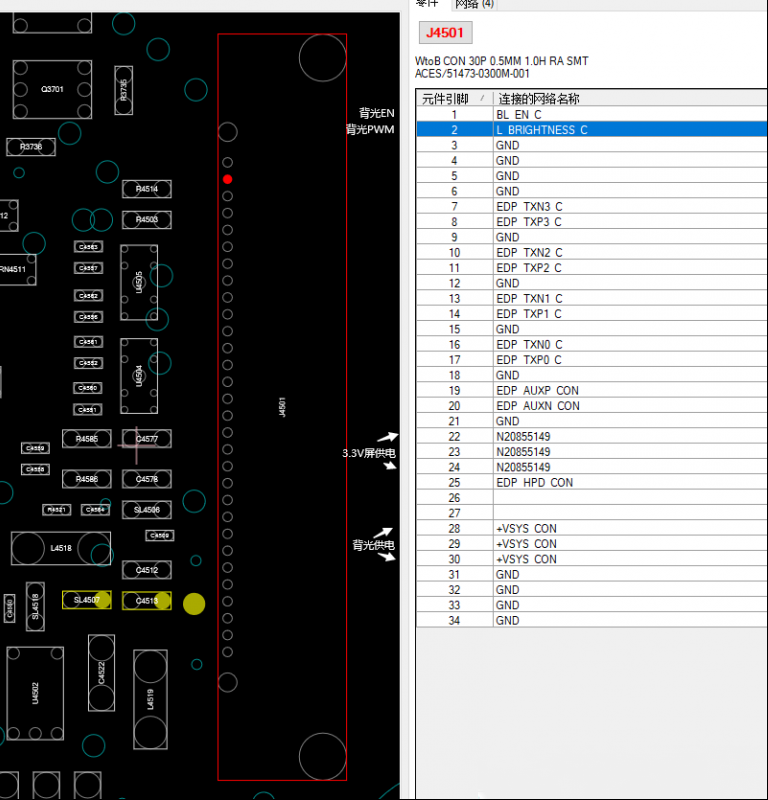

打开点位图我们可以看到定义

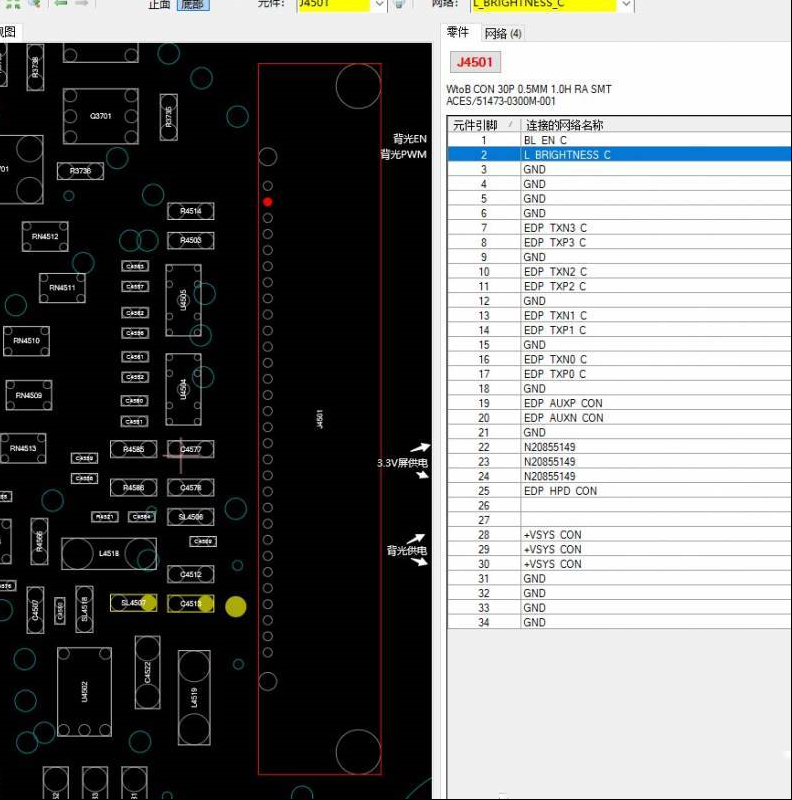

屏幕的3.3v供电和背光的供电都是经过一个保护电感到达屏幕座子，背光EN和调光PWM脚则是在座子的最上方两个脚位
背光供电是由电池供给，3.3V屏幕供电则是从+3VS引过来
如果屏幕不工作，则首先排查3.3V供电。屏幕无背光则排查背光供电，EN脚，再排查PWM信号是否正常。

好，讲完了eDP供电部分，接下来讲讲信号部分，一般由以下信号组成
信号部分一般由以下组成
GND_H（高速信号线的地，可以直接接地）
GND（地线）
EDP HPD（热插拔脚）
EDP AUX P&N（附属通道的差分信号）
EDP TX（主板端为TX信号对，每对内由一个负信号和正信号组成，连接到屏幕端的RX，TX为发送，RX为接收）
以上信号除接地外，其他任意一条信号有异常都有可能导致花屏白屏显示异常现象，优先排查屏线接口附近信号脚上的TVS管，电容电阻件是否有异常
如果高速信号线的接地有问题也有可能导致闪屏，闪花屏，显示不稳定等情况

当然，除了以上常见的供电脚和信号脚外，在一些高端的机型上还会有一些其他引脚，常见于高端游戏本和高配置工作站
Color Engine（色彩相关的配置脚，可不接）
H_sync（行同步信号（题外话 Vsync: 帧同步信号））


以上就是EDP屏幕屏线接口定义的组成，以及出问题可能导致的故障和优先排查思路
1080P，60帧这个参数相同或更低一般都是2Lanes屏幕，30P接口，1366x768可以升1080P分辨率TN或IPS屏幕
1080P，60帧这个参数任意一项更高的，是4Lanes屏幕，40P接口，比如1080P 120或144高刷屏幕可以换成2.5K或4K分辨率60Hz或高刷屏
15年或以前有小概率遇到的是40P但是走的2Lanes屏幕，原则上是30P接口左侧多了一部分给触摸预留的脚
屏不工作优先查供电部分，花屏闪屏查信号部分再查供电，高分辨率或高刷屏幕功耗比普通30P会高点，如果供电不足也会工作异常
