开关电源芯片OB2283

维修家电

概述：OB2283是一款高度集成的电流模式PWM控制IC芯片（丝印283K049、283H07），它专为高性能、低待机功耗和低成本的离线反激变换器应用而优化。正常工作时的PWM开关频率是内部固定的，并被修剪到窄范围。在无负载或轻负载条件下，集成电路工作在扩展的“突发模式”，以尽量减少开关损耗，从而实现更低的待机功率和更高的转换效率。VCC低启动电流和低工作电流有助于OB2283在启动和低待机设计时提供可靠的电源。OB2283提供全面的保护覆盖，具有自动恢复功能，包括逐周期限流(OCP)，过载保护(OLP)和电压锁定(UVLO)下的VCC。它还提供锁存关闭保护，包括过温保护(OTP)和过压保护(OVP)。OB2283提供SOT23-6封装工艺，另外请注意，OB2283与OB2283B不能互换，否则会烧芯片。

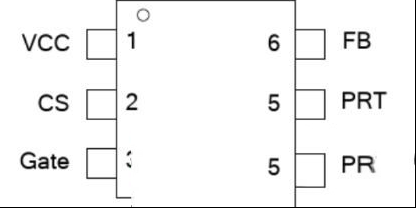

        一、OB2283引脚功能




        二、OB2283内部方框图



        三、OB2283典型应用电路
        1、OB2283应用电路图

        2、OB2283B应用电路图
