知识储备
  • C语言
  • C++
  • 汇编
  • Linux
  • 汇编补充C++文章复习
汇编部分补充数据描述符
  • AX累加器:用到最多最频繁,AX,AH和AL在乘,除法等操作中有专门的用途。
  • BX基址寄存器: 用于存放偏移地址
  • CX为计数寄存器:在循环操作中做计数器用,用于控制循环程序的执行次数
  • DX数据寄存器:在乘,除法及I/O端口操作时专门用途。
指令操作方向标识为DF(Direction Flas)

使用此指令控制方向标志DF,决定内存地址增大还是减小。

在子串操作中使SI或DI的地址指针自动递减,字串处理由后往前。

  • CLD 使DF复位,即让DF=0 向高地址增加
  • STD 使DF置位,即让DF = 1 向低地址减少
CPU架构

CPU架构是CPU厂商给属于同一系列的CPU产品定的一个规范,主要目的是为了区分不同类型CPU的重要标示。

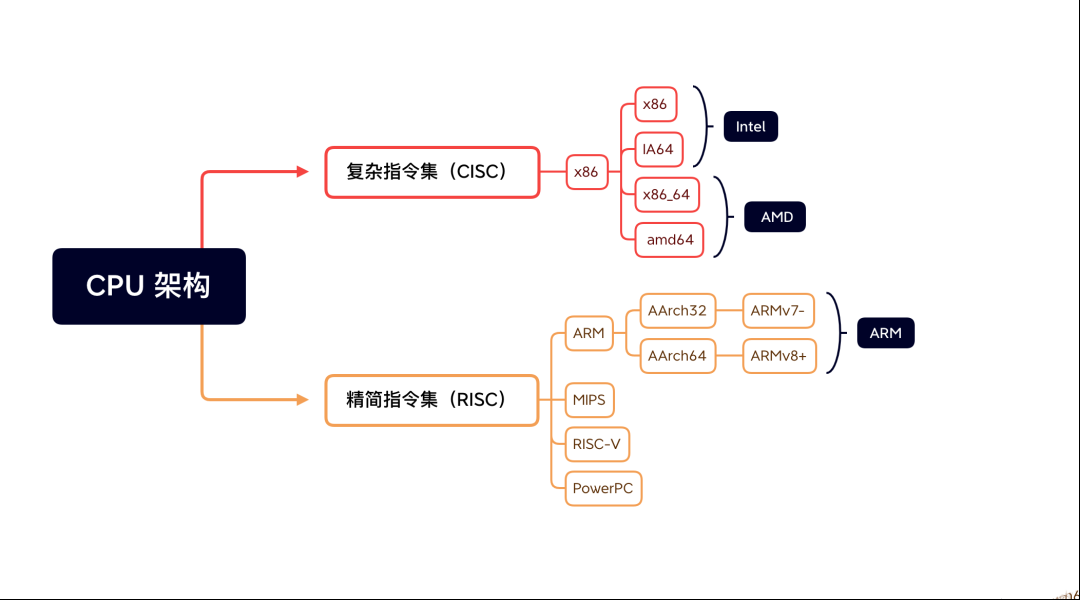

7f9801d0331bea8c0010de3f2d0fad68.png CPU架构
  • 复杂指令集CISC  (Complex Instruction Set Computer):增强原有指令的功能,设置更为复杂的新指令实现软件功能的硬化。

  • 精简指令集RISC  (Reduced Instruction Set Computer):较少指令种类和简化指令功能,提高指令的执行效率

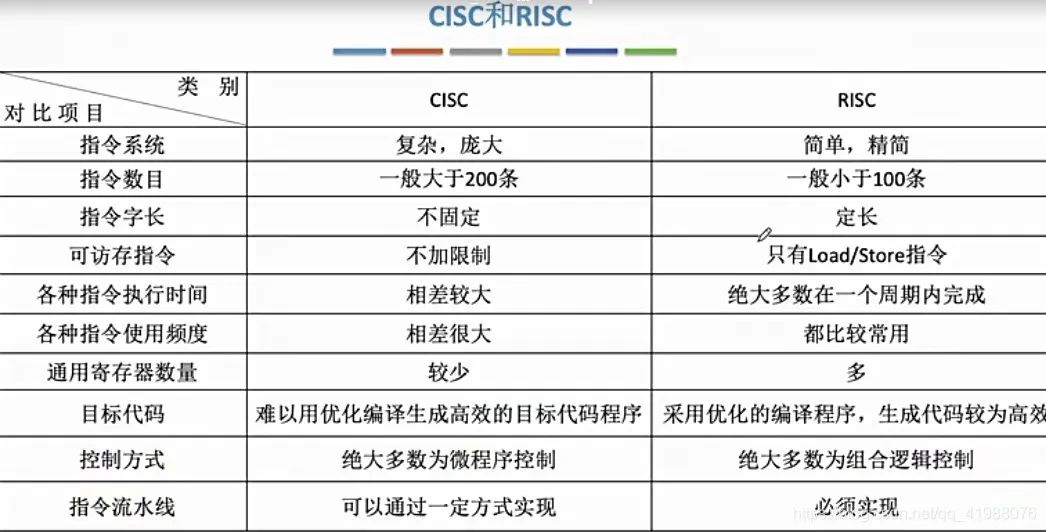

1828ec5c16e5a2e4c92f92a9cbac52bd.jpg 指令集对比南桥北桥

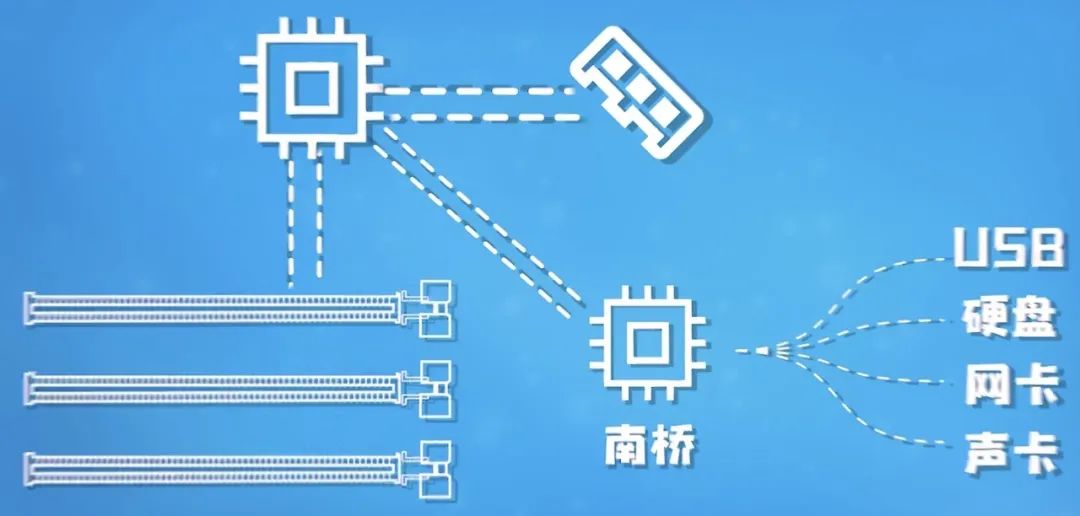

在早期,芯片组分为南桥芯片组和北桥芯片组两部分,其中北桥负责CPU与内存的数据交换,图形处理,CPU与PCIE(高速串行计算机扩展总线标准)数据交换,南桥负责系统的输入输出功能。北桥芯片还叫"图形与内存控制器",南桥叫"输入/输出控制器"。北桥芯片组因与CPU联系密切靠近CPU位置,在现代制造工艺越来越先进,集成度越来越高,内存控制器已经被集成到CPU内部,显卡收进CPU(核显),而PCIE控制器收归南桥管理,北桥芯片组功能基本被瓜分。在Intel 芯片组中北桥被取消,而AMD只有早期主板仍保留着北桥和南桥。

PCIE:属于高速串行点对点双通道高宽带传输,所连接的设备分配独享通道带宽,不共享总线带宽,主要支持主动电源管理,错误报告,端对端的可靠性传输,热插拔以及服务质量QOS等功能。


619409b2b7c01ddea98206dee81634e4.jpg 南桥电脑启动过程(早期)

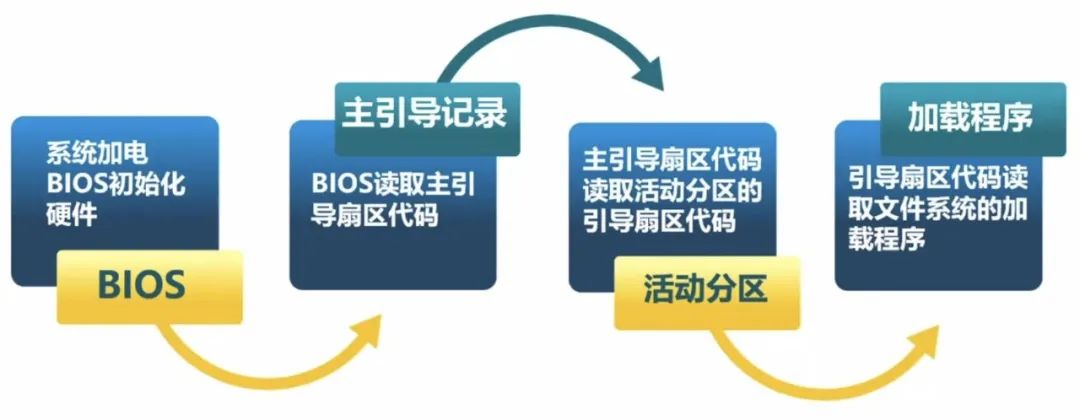

7f9101eaa9afbc28140e94308b9b2d6b.jpg 启动顺序
  • 系统加电BIOS初始化硬件
  • BI0S读取引导扇区代码 -- 加载程序
  • 加载内核并跳转到内核执行 - 操作系统内核

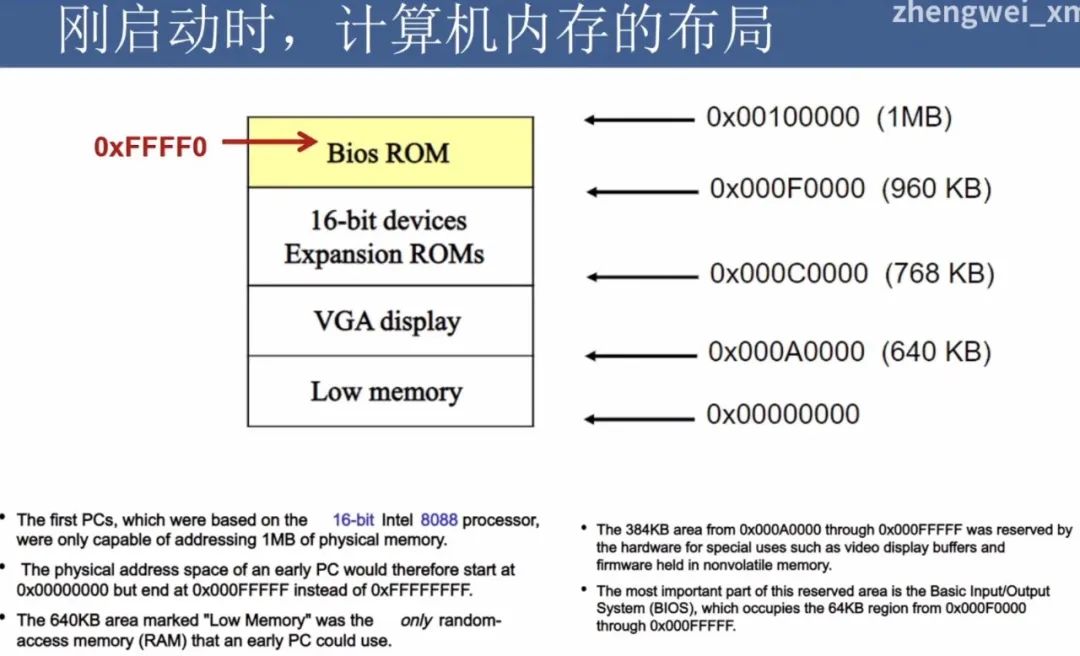

ccdb597df36b4dfaed0356a957042f54.jpg 刚启动时内存布局

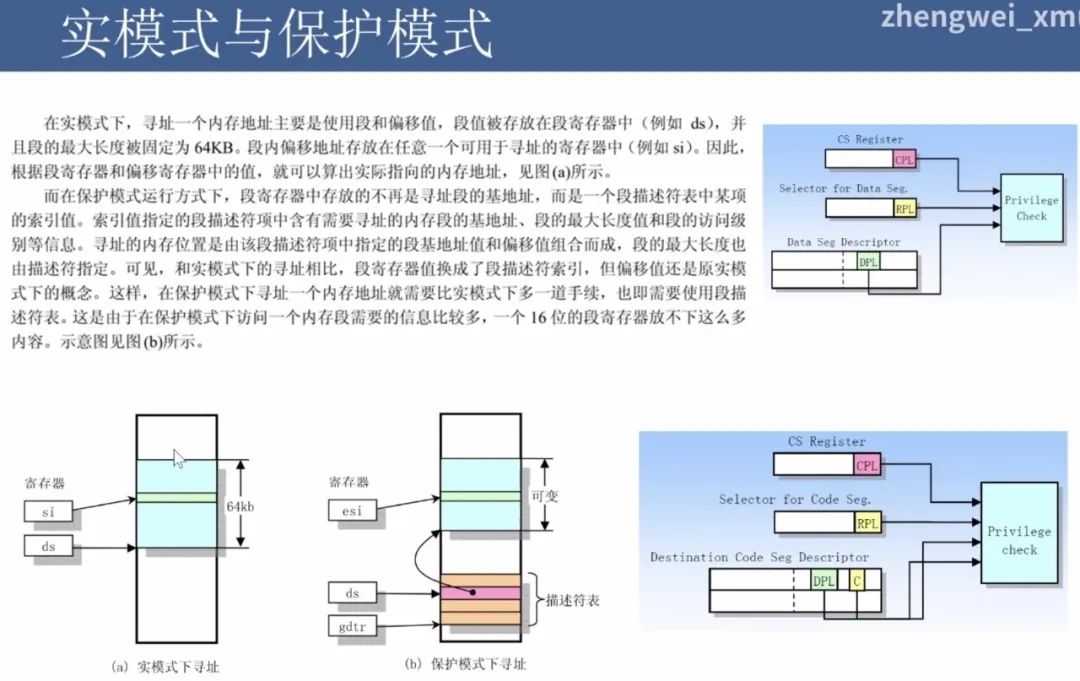

d04d4b5c172626215239b73dc5397126.jpg 十六位实模寻址当装入多个操作系统

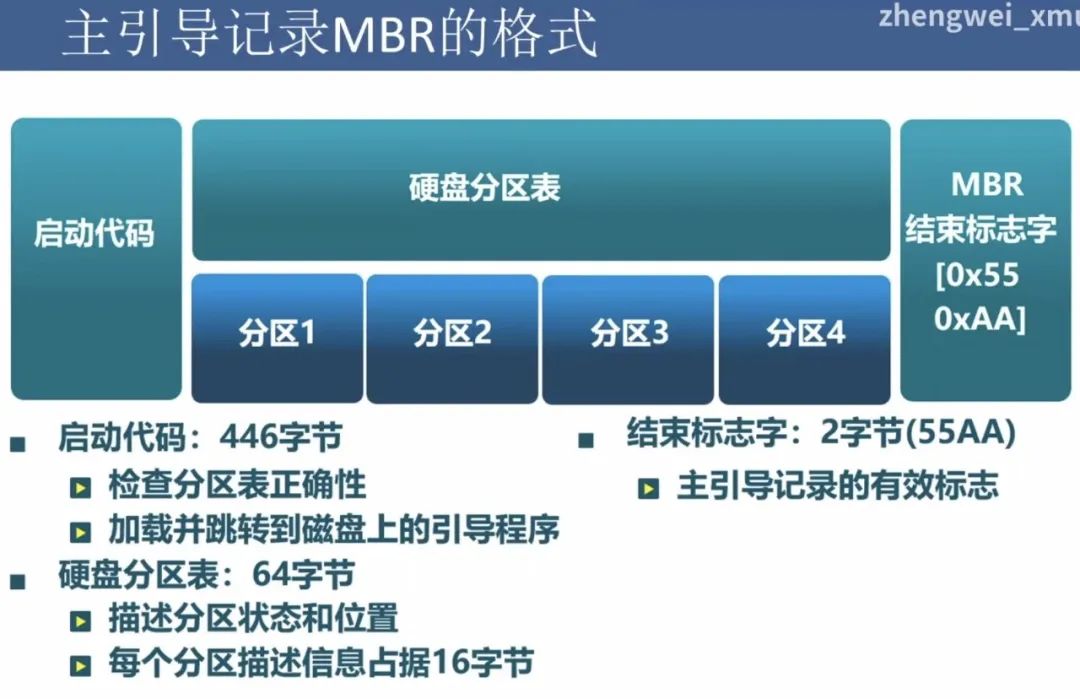

5ad82b209713be19edaf9b07cae037d3.jpg 主引导记录MBR格式
1137eaa63e760b83ba0fae681e2a1fc0.jpg 多个操作系统工作模式
  • 实模式

程序中用到的地址都是真实的物理地址。

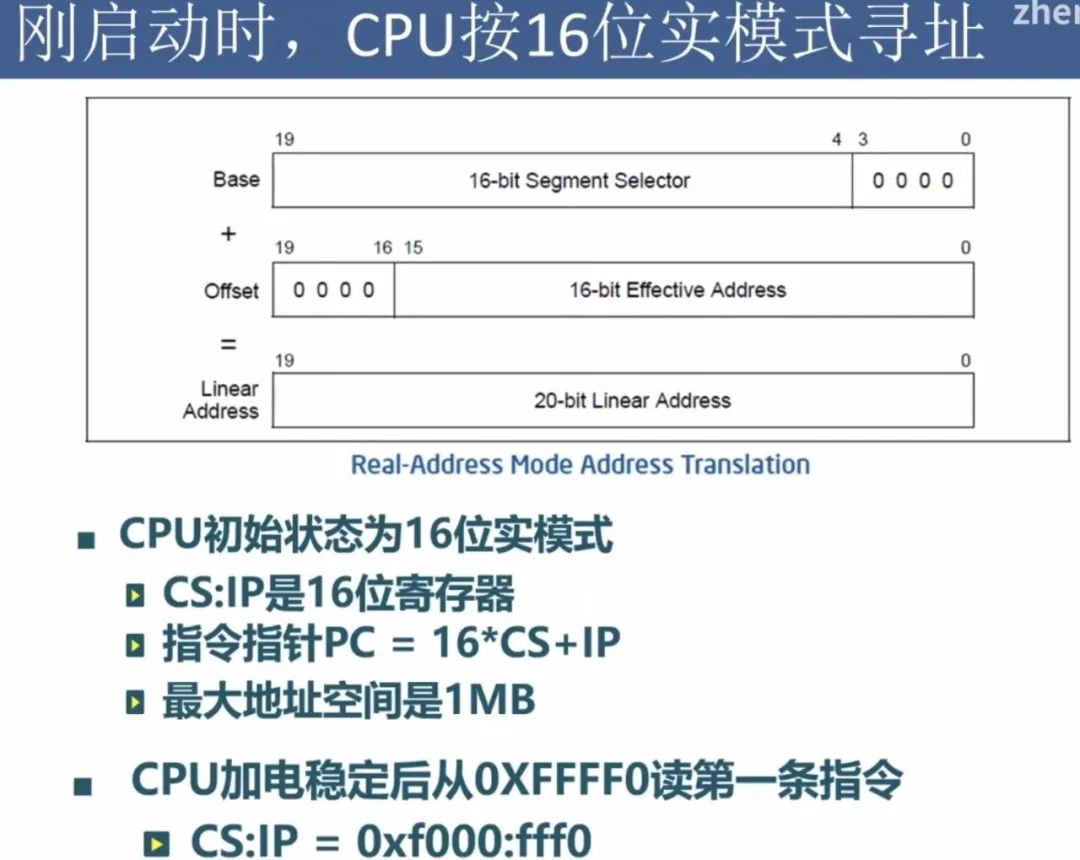

在实模式下,内存寻址方式和8086(8086,微处理器,1MB内存地址,3微米晶体管,IBM1981年生产的第一台电脑就是使用8086简化版,标志着x86架构和IBM PC兼容电脑的产生)相同,机器段起始地址的低4位设置为0,由16位段寄存器的内容乘以16(左移4位)作为段基址(Segment Base Address)(能被16整除的主存物理地址),加上16位段偏移地址形成20位物理地址,


b744a4fdd0fbbabaffa452f946d5ad22.jpg 段基址

最大寻址空间1MB,最大分段64KB。可以使用32位指令,即32位的x86 CPU也可以兼容实模式,此时的实模式相当于高速8086(32位CPU的实模式可以使用32位下的资源)。在32位CPU下,系统复位或加电时都是以实模式启动,然后再切换为保护模式。在实模式下,所有的段都可以读,写和可执行的。由于实模式下没有特权级,程序可以随意修改自己的段基址,加上实模式下对地址的访问就是实际物理地址,随意修改给操作系统带来极大安全隐患

  • 保护模式

标志位表示权限,当用户访问与读取的段文件权限进行对比,已达到保护的目的。

每一个指令,每一个程序本身就有一个权限,可以用CPL/RPL描述,访问的目标字符段也有一个权限为DPL。处理器会对特权集进行检查,判断当前的CPL/RPL是不是大于等于DPL。


0645ffc995e7d158cfe9e2a76459e20b.jpg 实模式与保护模式BIOS概念

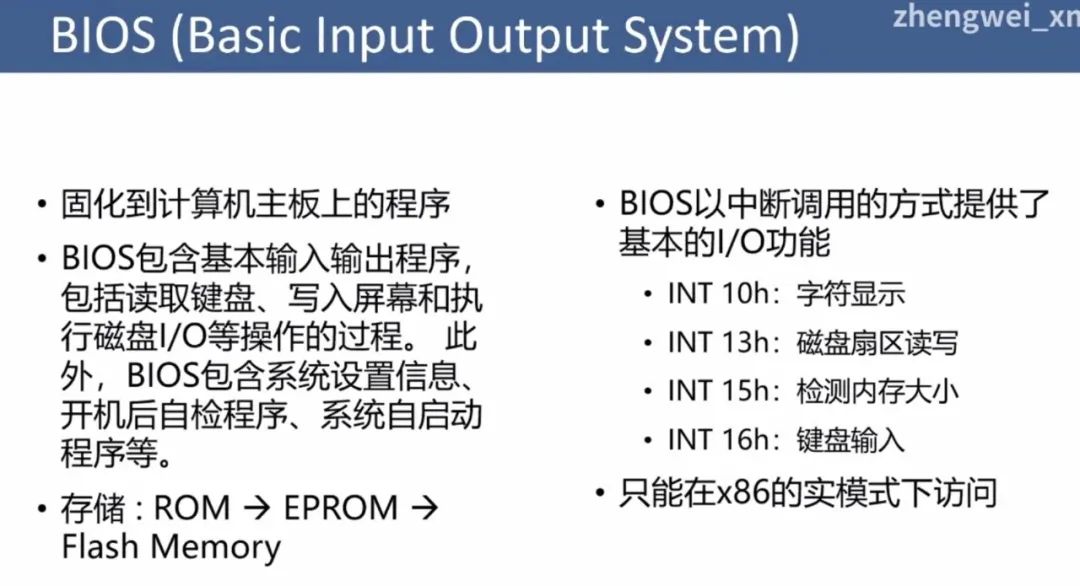

BIOS(Basic Input Output System)全称基本输入/输出系统,固件,它是存储在主板ROM(只读存储器,生成之后只有一次写入机会,数据一旦写入则不可更改。按照内容写入方式分为: 可一次变成PROM,可擦除ROM,又分为EPROM紫外线擦除电写入和E2PROM电擦除电写入等)里的一组程序代码。

主要包括:

  • 加电自检(Power On Self Test POST)程序,用于开机时对硬件的检测,BIOS包含基本输入输出程序,包括读取键盘,写入屏幕,和执行磁盘I/O等操作过程,去检测开机时系统状况,而显卡不可检测

Blos(Blos采用16位汇编语言编写)只能运行在16位实模式下,实模式下最大寻址范围时1MB

系统加电时,当CPU收到复位事件时,当它被上电或重新启动时--指令寄存器就被装入 一个预定义的内存位置,并在那里开始执行。

  • 系统初始化代码,包括硬件设备的初始化,创建BIOS中断向量等
  • 基本的外围I/O处理子程序代码
  • CMOS设置程序:Complementary Metal-Oxide-Semiconductor: 保存了系统引导的最基本的资料(基本设置,时钟信息)。
初始化过程
  • 硬件自检POST
  • 检测系统中内存和显卡等关键部件的存在和工作状态
  • 查找并执行显卡等接口卡BIOS,进行设备初始化
  • 执行系统BIOS,进行系统检测  -- 检测和配置系统中安装的即插即用设备
  • 更新CMOS中的扩展系统配置数据ESCD
  • 按指定启动顺序从软盘,硬盘或光驱启动

6a0aaf21f71c82f7f28d88b2f51d50f9.jpg bios启动加载程序Bootloader

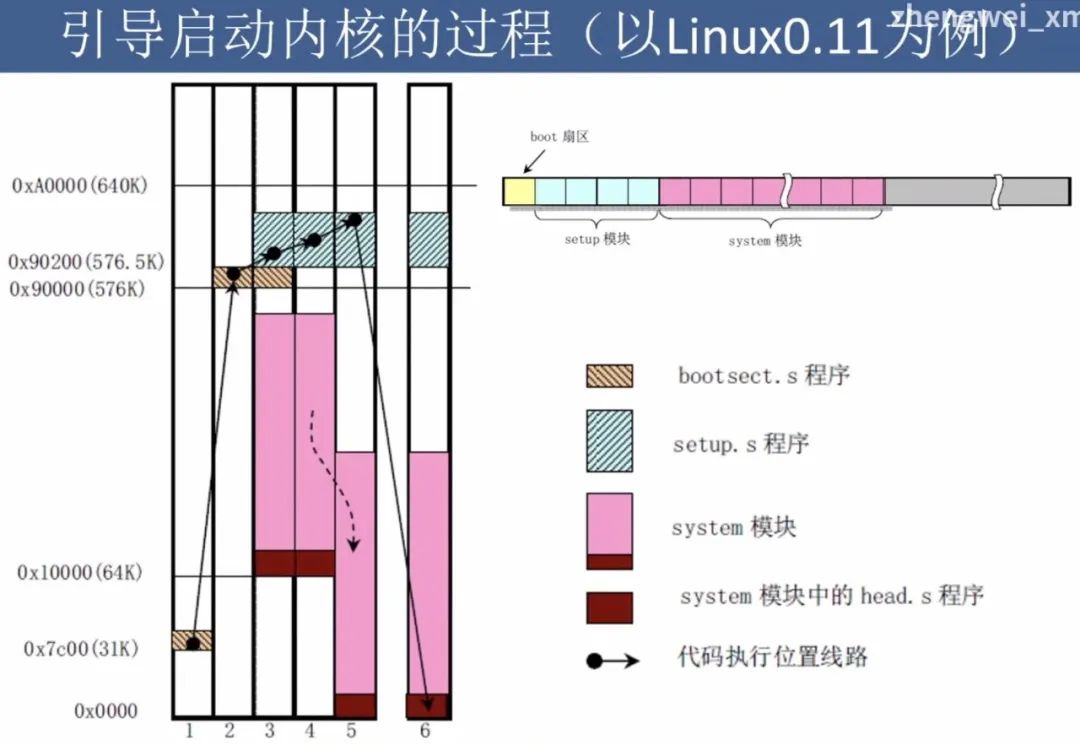

cfb113fc9c9d2dd5d41e117818c8d177.jpg 引导启动内核的过程
97b60e4db7a4aeafbdceda2f69f37a43.jpg 引导启动内核程序
1ed54c95a37d0ac009b71df745e3d4cb.jpg linux启动代码

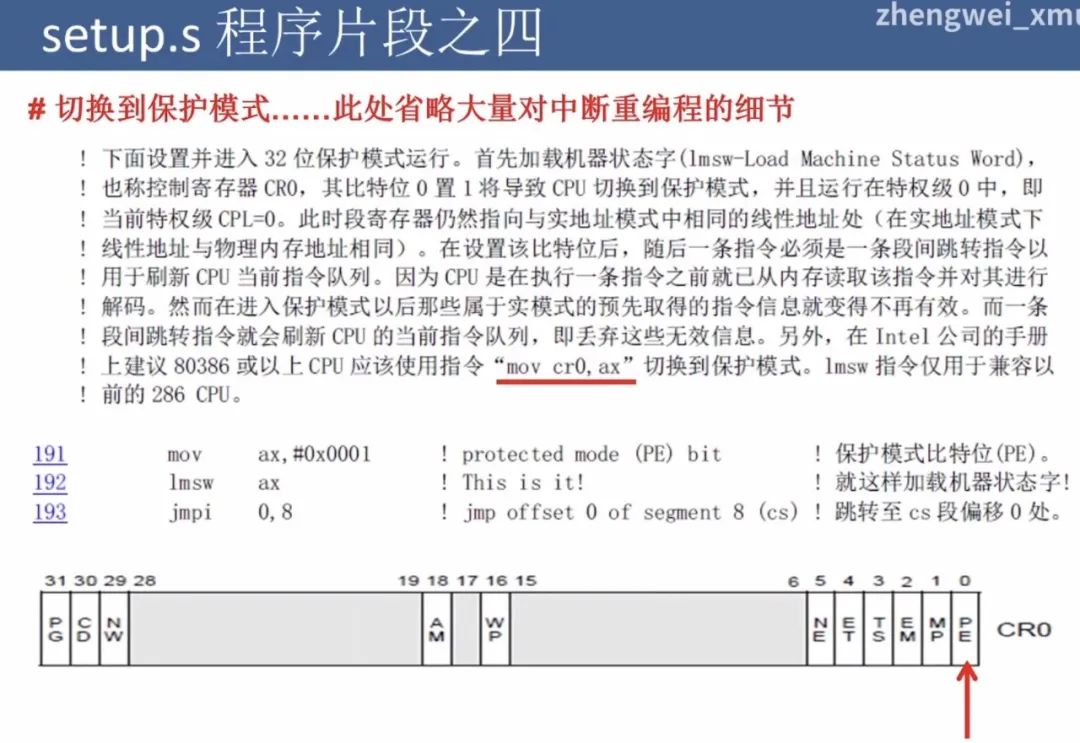

到setup部分,进入保护模式

运行system模块,进入操作系统

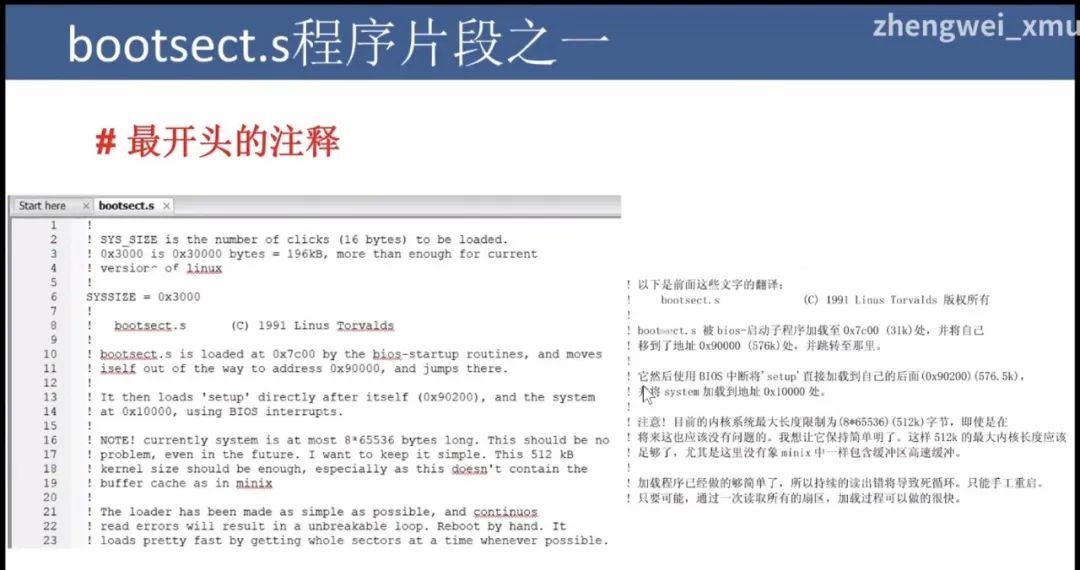

bootsect.s

工作在实模式下,起到搬运工的作用

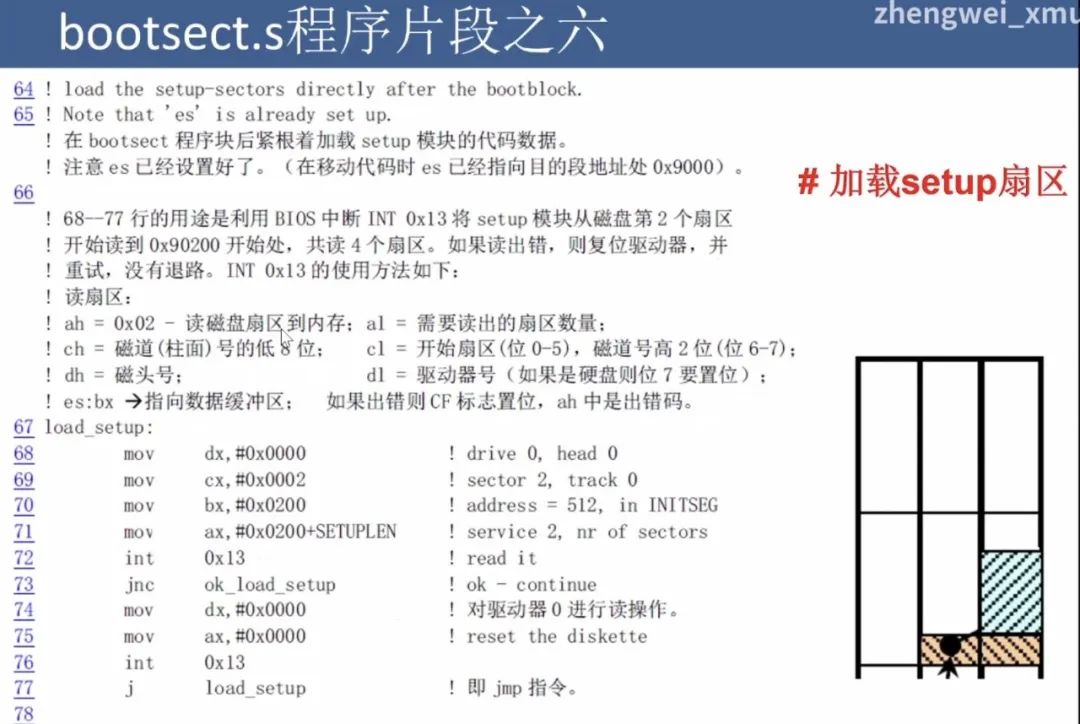

615959387f8ba5c941ef9e05c1ba9fc1.jpg 第一部分

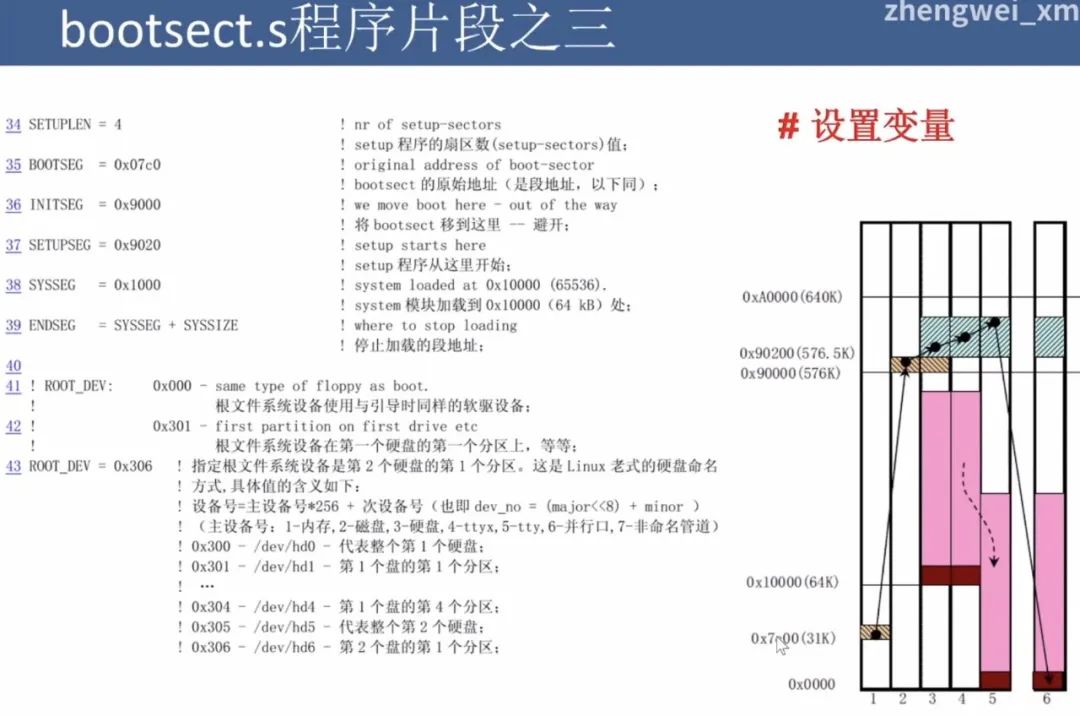

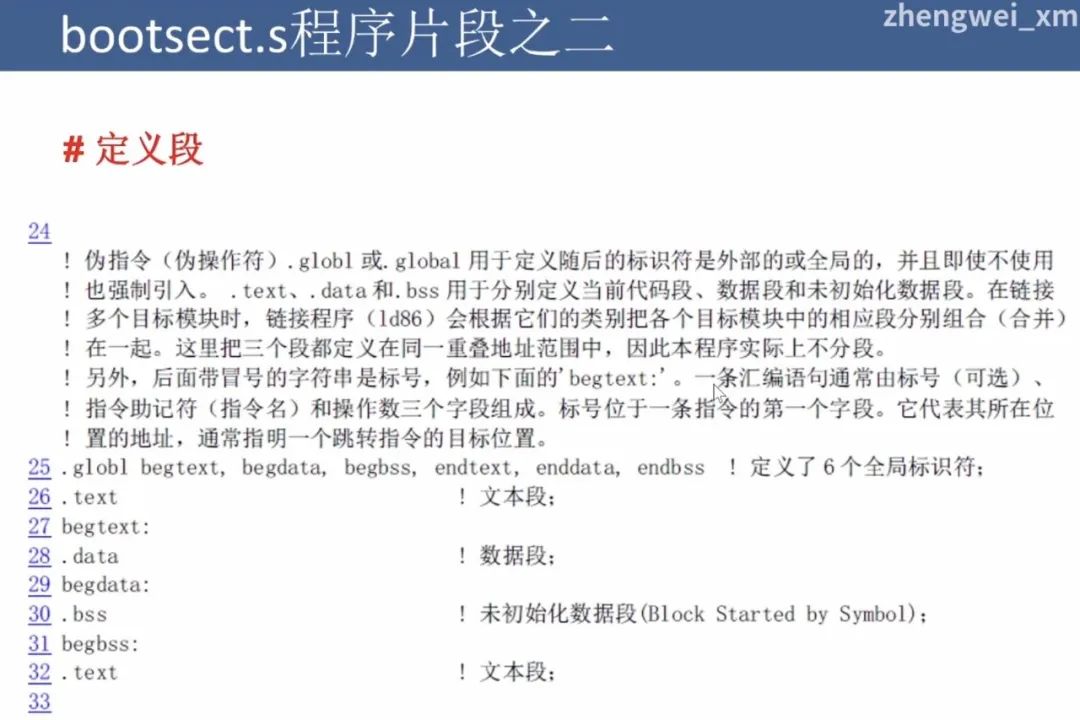

5f03309ff064a7f52cfe77c1ee2b92f1.jpg 片段二
814a78e00f0dd5aa4a2b34002bcb1dae.jpg 片段三
8e6ea9c04994ab866dbd7f268d6dc668.jpg 片段四

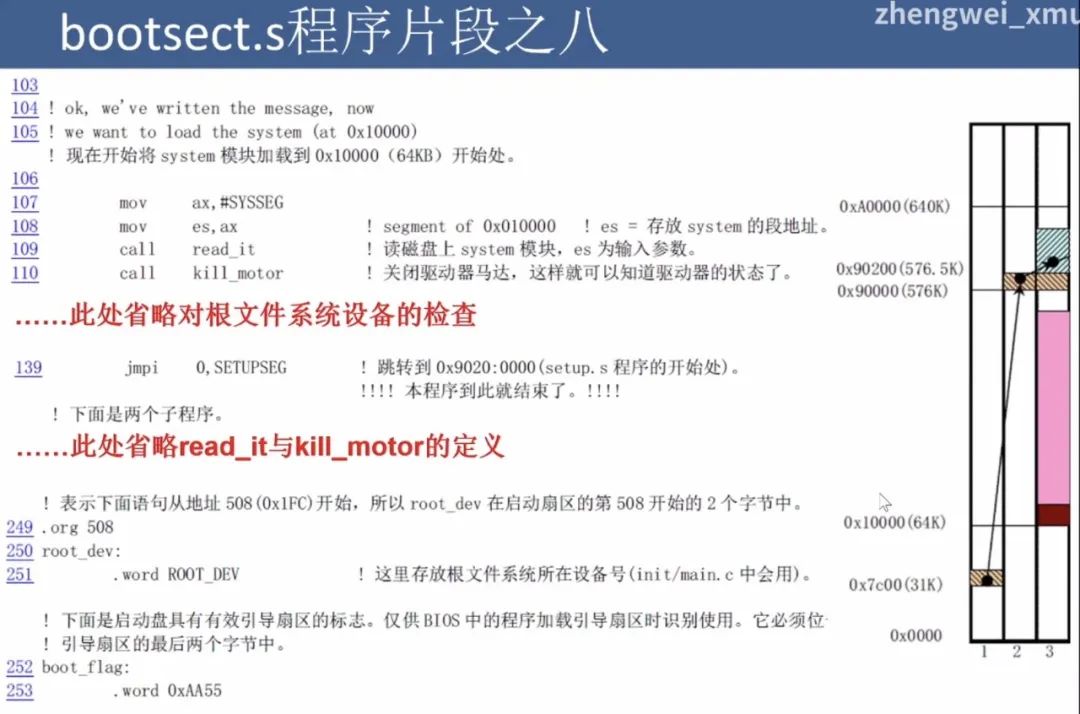

bddeec759d9f2c1651cd29150ffcdeb4.jpg 片段六



setup.s

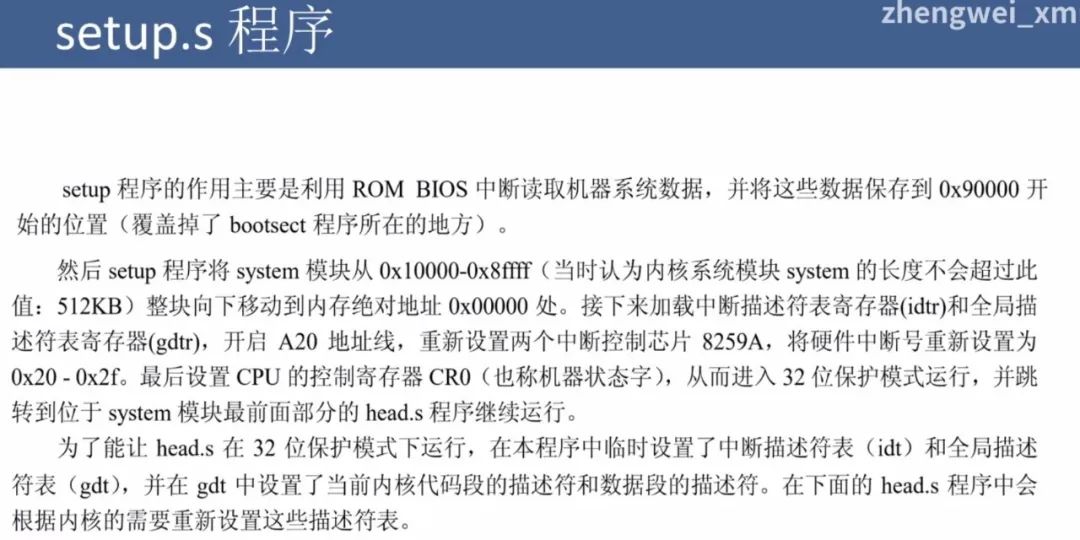

setup.s负责从BIOS中获取系统数据,并将这些数据放到系统内存的适当地方。此setup.s和system已经由bootsect引导块加载到内存中。

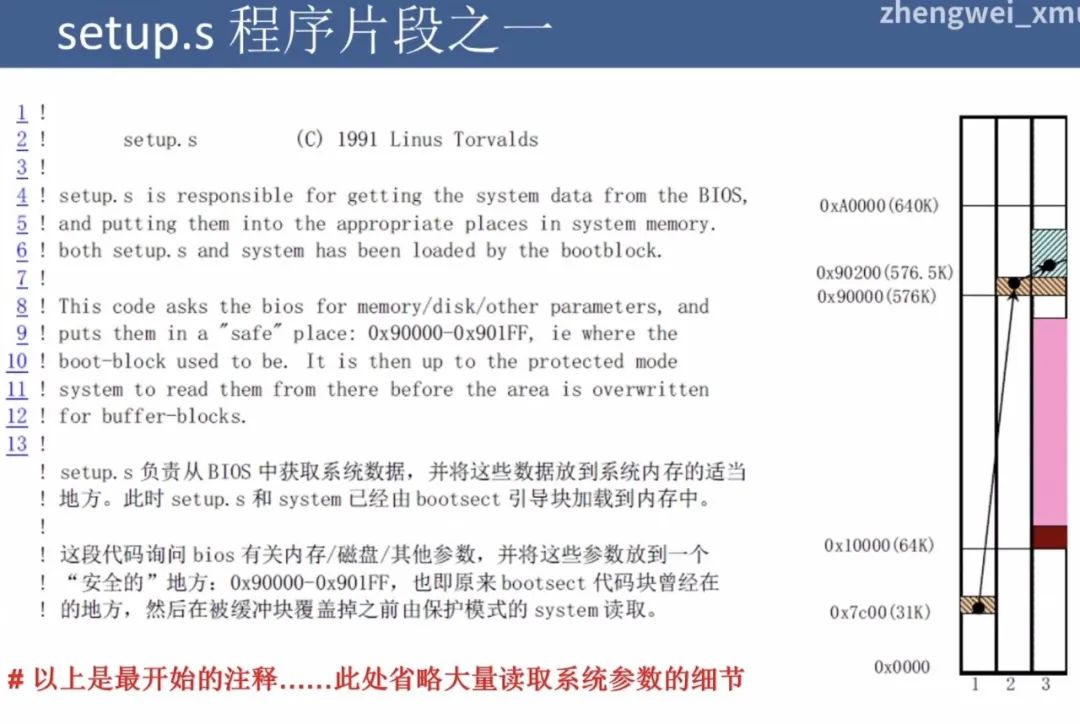

9be35209a8013bddb6533e72559c3154.jpg setup
095e231dce09bc71e69abe31e1f5011f.jpg 片段一
38a2b5ab4d4eb86b21f7df05d83e94d5.jpg 片段二
f5c0bc5f3fec88f8af5999a97b5c05a5.jpg 片段四
4a28e31d0b694342e4cbb7c541f22360.jpg 片段五

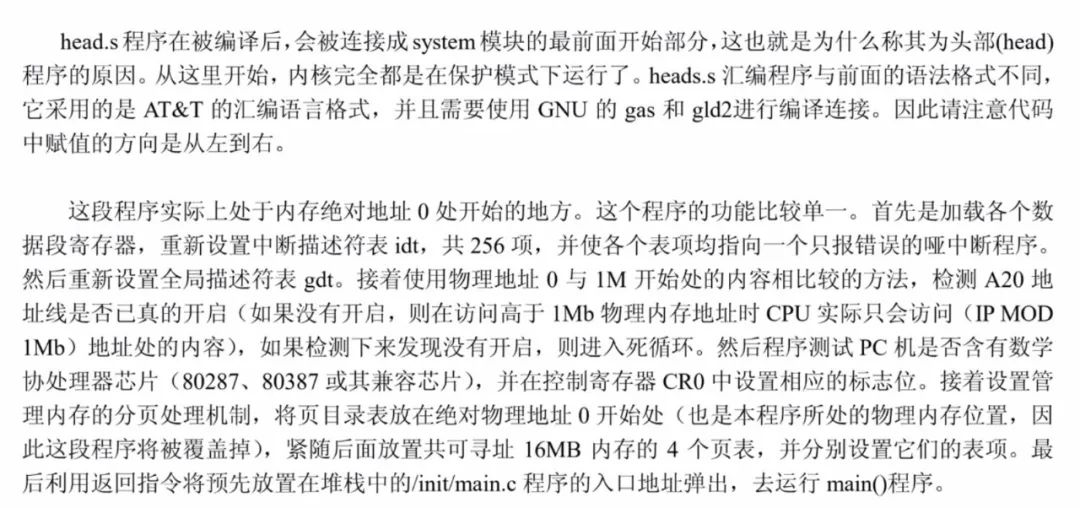

6863ed6e64a104873595b58a7a1e076c.jpg head.s

进一步设置中断描述符和全局描述符表,设计页表--开始对系统内存进行管理


ee43385e497da845922bc291d47901d7.jpg head.s

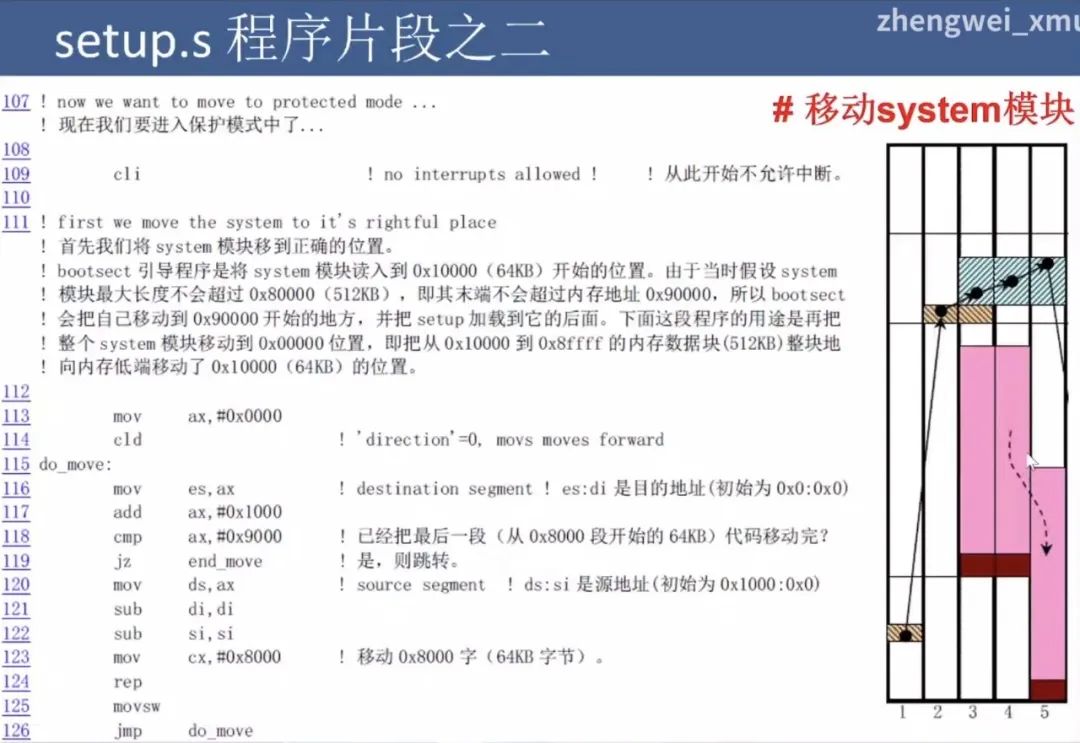

5c2d494904dde797bb268bed857e4e51.jpg 设置中断描述符

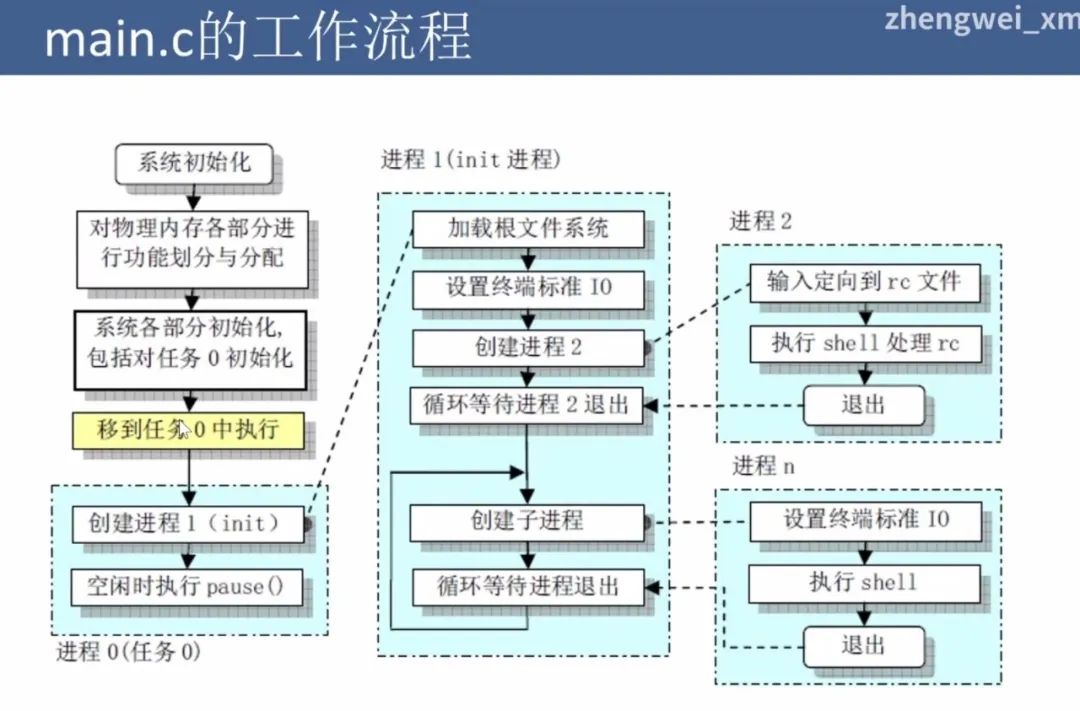

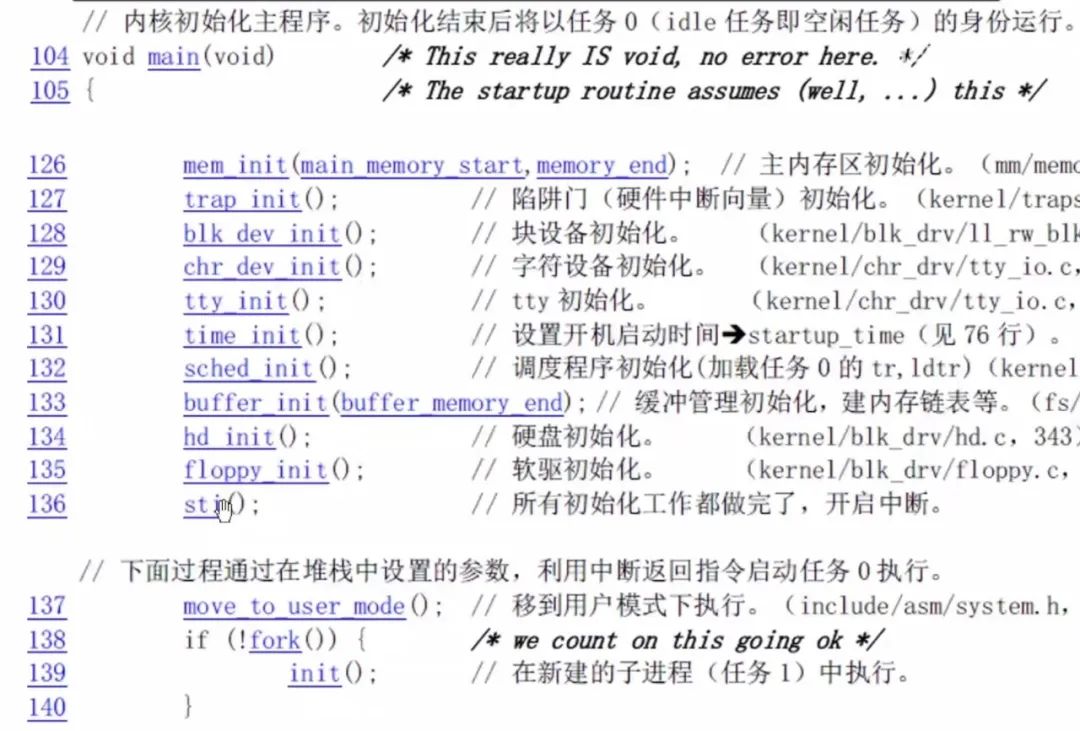

a904ef5bd188434fd2207856a2d9a188.jpg mian函数工作流程
b250e0d438f3bf3cc87817d07349a4d3.jpg main函数BIOS缺点
  • 开发效率低 :大部分BIOS使用汇编开发,开发效率低,汇编开发代码与设备的耦合度太高,(软件工程讲究高内聚低耦合,目的是使程序模块的可重用性,移值性大大增强)
  • 性能差:BIOS基本输入输出通过中断来完成,开销大,并且BIOS没有提供异步工作模式,大量时间消耗在等待上
  • 功能扩展性差,升级缓慢:BIOS代码采用静态链接,增加硬件功能时,必须将16位代码放置在0x0C0000 ~ 0x0DFFFF区间,初始化时将其设置为约定的中断处理程序。而且BIOS没有提供动态加载设备驱动方案
  • 安全性:BIOS运行过程中对可执行代码没有安全方面考虑
  • 不支持从硬盘2TB以上的地址引导:受限于BIOS硬盘的寻址方式,BIOS硬盘采用32位地址,因而引导扇区的最大逻辑块地址2^32 (换算成字节地体,即2^32 X 512 = 2TB)
UEFI
3df2ce288b2926ab1e4ef85dfc95394d.jpg UEFI参考资料
