同步降压管理芯片CS5523

手机维修

概要：CS5523R是一款内置功率MOSFET的单片降压开关转换器IC芯片。在宽输入范围内，其持续输出电流可达到0.6A，具有极好的负载和线性调整率。电流控制模式提供了快速瞬态响应，并使环路更易稳定。故障保护包括逐周期限流保护和过温保护。CS5523R最大限度地减少了现有外部元器件的使用数量。采用SOT23-6封装工艺。


        一、CS5523功能和特性
        * 0.6A 持续输出电流
* 700mΩ 内部功率 MOSFET
* 具有输出电容器起动能力
* 采用低 ESR 输出陶瓷电容器可稳定工作
* 效率高达90%
* 0.1μA 关断模式
* 1.2MHz 固定频率
* 过温关断保护
* 逐周期过流保护
* 4.5V 至 60V 宽输入工作电压范围
* 100%占空比
* 电压跟随
* 输出调节范围为4.5V-60V
* 采用 TSOT23-6 封装

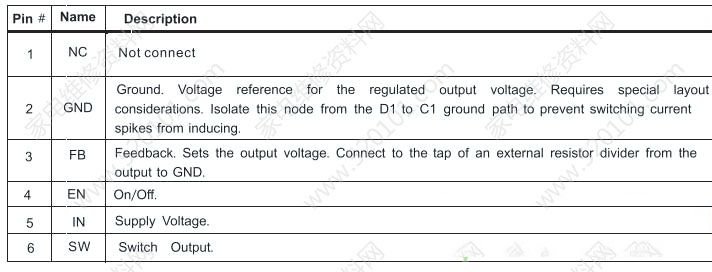

        二、CS5523引脚功能

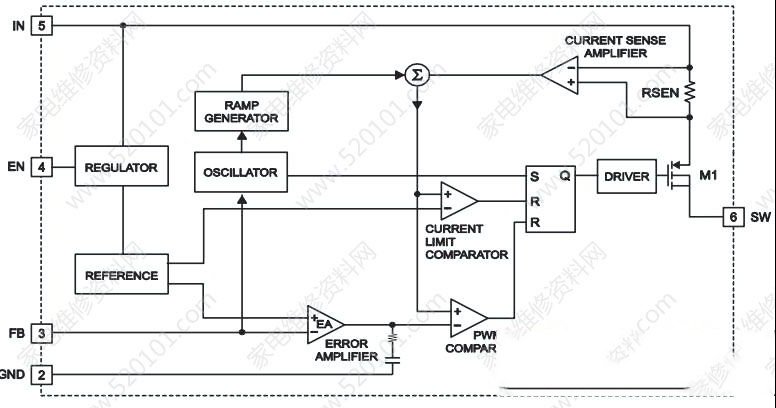

        三、CS5523内部方框图

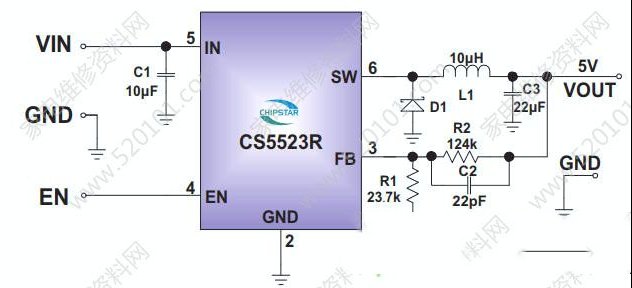

        四、CS5523典型应用电路
