平板电视中带振荡电路的几种DC-DC转换块

维修家电

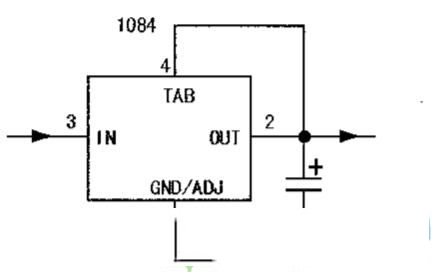

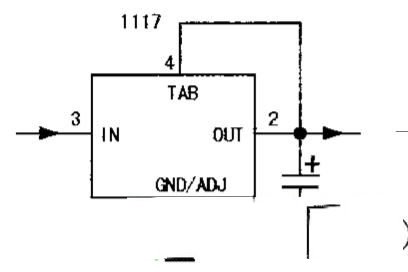

平板彩电中常用的DC-DC转换集成块可以分成两大类。第一类:纯直流DC-DC 转换块。这类转换块的输入脚、输出脚都是直流电压。如图1所示的1117系列和如图2所示的1084系列的DC-DC转换块， 这里不再赘述。

                第二类:带振荡电路的DC-DC转换块。这类转换块内部有振荡电路，产生频率很高的振荡脉冲，因此这类转换块无法直接输出直流电压，必须与储能电感流二极管共同来完成直流->交流->直流电压的转换。

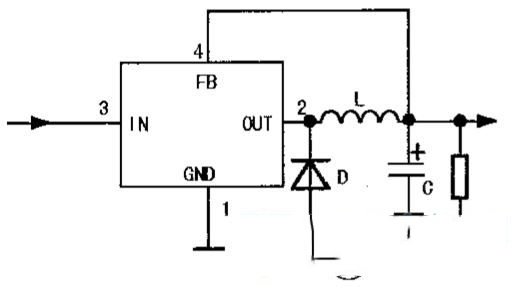

                图3所示为带振荡电路的DC-DC转换块，L为储能电感，D为续流二极管。其大致工作过程为:当转换块内开关管导通时，电感L储能，当转换块内开关管截止时，电感L的两端电压方向为左负右正，故电感继续向负载供电，电流途径为:L右端->负载->地->D的正极->D的负极->L左端，可见带振荡电路的DC-DC转换块的输出脚产生了高频交流脉冲电压(说明:带振荡电路的转换块为降压型)。
               下面重点介绍几种带 振荡电路的DC-DC转换块，供维修时参考。
1. LM2596转换块
        引脚功能:①脚为直流输入端;②脚为输出端，有脉冲电压;③脚为接地端;④脚为反馈端，该脚直流电压值决定输出电压的大小;⑤脚为开、关控制端，该脚为高电平时不工作，低电平时工作，所以⑤脚通常接地;⑥脚为TAB端(可以理解为散热片)。

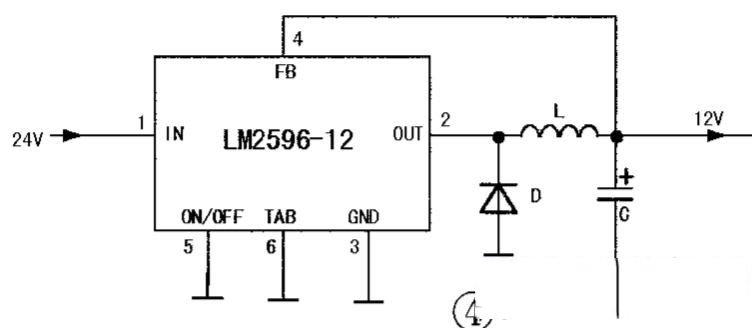

                 LM2596又可分为标注输出电压值的LM2596-XX和不标注输出电压值的LM2596-ADJ.图4所示为标注输出电压值为12V的转换块LM2596-12，该块的反馈端④脚直接和输出12V端子相通。12V 端子(电容C两端)的直流电压为12V。

                 图5所示为不标注输出电压值的转换块LM2596-ADJ。该块的反馈端④脚与分压电阻R上和R下的连接点相通，输出端子(电容C两端)的直流电压值与R上、R下的阻值有关。注:R上指接直流输出端子的电阻，R下指接地的电阻。

2. MP1410转换块

         如图6所示，②脚是直流电压输入端;③脚为输出端，有脉冲电压;⑦脚为开、关控制端;⑤脚为反馈端，与R上、R卡连接点相通。电容C两端直流电压值与R上R下的阻值有关，它们之间的关系可以看公式:V出=1.25Vx(1+R /Rr)，例如R上为10kΩ，R下也为10kΩ，代入公式V出=1.25Vx( 1+ 10kΩ/10kΩ )=1.25VX2=2.5V。
3. AP1513转换块

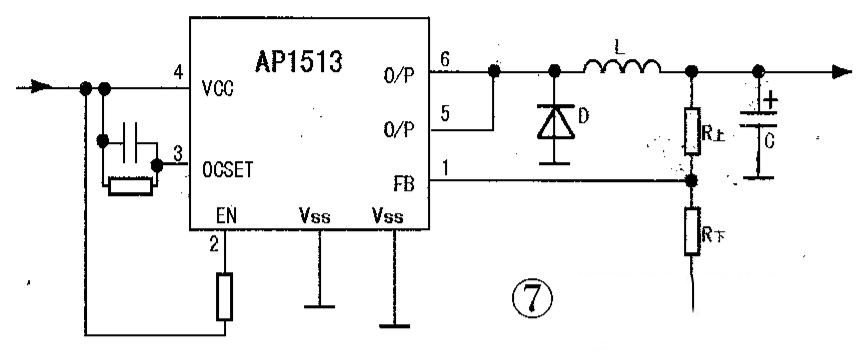

        如图7所示，④脚是直流电压输入端;②脚为开、关控制脚，低电平IC不工作，高电平IC工作;⑤脚③脚为输出端，有交流脉冲电压;①脚为反馈端，与R上、R下的连接点相通。电容C两端直流电压值与R上、R下的阻值有关系。它们之间的关系完全可以用公式:V =0.8Vx(1+R /R下)来表达。例如R上为1kΩ，R下为2kΩ，代入公式V出=0.8Vx(1+1kΩ/2kΩ)=0.8VX1.5=1.2V。
4. MP2303转换块

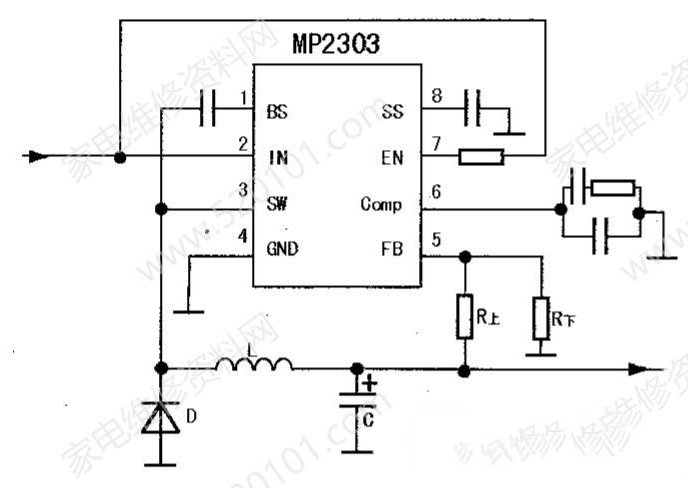

      如图8所示，②脚为直流电压输入端;⑦脚为开/关控制端，低电平IC不工作，高电平IC工作;③脚为输出端，有交流脉冲电压;⑤脚为反馈端，与R上、R下的连接点相通。电容C两端直流电压值与R上、R下的阻值有关，它们之间的关系可以用以下公式来表达，V出=0.8V （R上+R下)/R下，例如R上为53.6kΩ，R下为102kΩ，代入公式;V出=0.8V x[(53.6kΩ+10.2kΩ )/10.2kΩ]=0.8VX6.2=5V。
        5. MP2380转换块

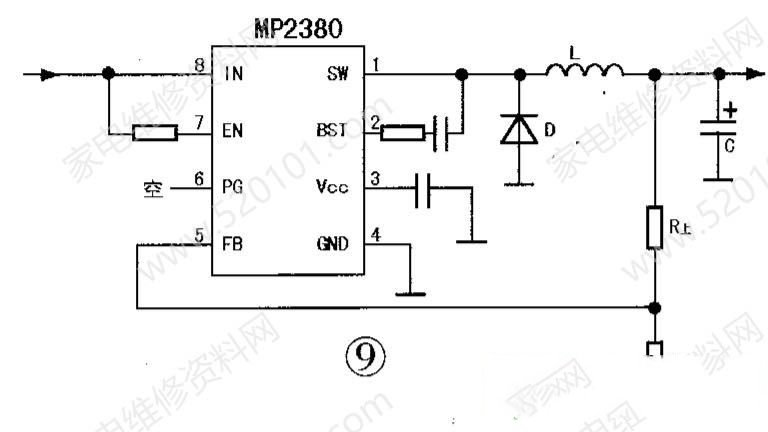

        如图9所示，⑧脚为直流电压输入端;⑦脚为开/关控制端，低电平IC不工作，高电平IC工作;①脚为输出端，有交流脉冲电压;⑤脚为反馈端，与R上.R的连接点相通。电容C两端的直流电压值与R上R下的阻值有关。它们之间的关系可以用以下的公式:V出=0.8Vx[(Rr+R下)/R下]来表达。例如R上的阻值为56kΩ，R下为160kΩ，将它们代入公式;V出=0.8Vx[ ( 56kΩ+ 160kΩ )/160kΩ]=0.8VX1.3=1V。
