概述：AP8263是一款开关电源驱动芯片，它具备电流模式PWM控制电路芯片，具有待机功耗低、PWIM开关频率可调、低启动电流、欠压和过压、超载保护等诸多功能。AP8263采用8引脚DIP封装工艺。


        一、AP8263引脚功能


                AP8263各脚功能为:①脚:功率MOSFET栅极驱动输出端，②脚:供电电压端，③脚:空脚，④脚:电流检测输入端，⑤脚:内部振荡器频率设定引脚，通过接地电阻R18设置PWM开关频率，⑥脚:空脚，⑦脚:反馈输入端，⑧脚:接地端。


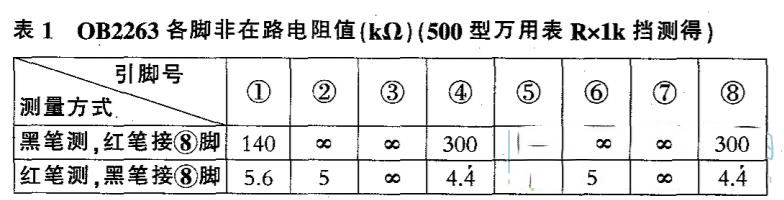

        二、AP8263典型应用电路
                一款采用电茶炉的电路如下图所示，开关电源驱动芯片U3 (AP8263)、 开关管U4( SVD2N60F )、光耦U2(EL817)及变压器T1组成12V开关电源，为微电脑程序控制芯片U6(此标号为笔者所加，标签已擦掉)、电热丝、加水电机等电路供电。
