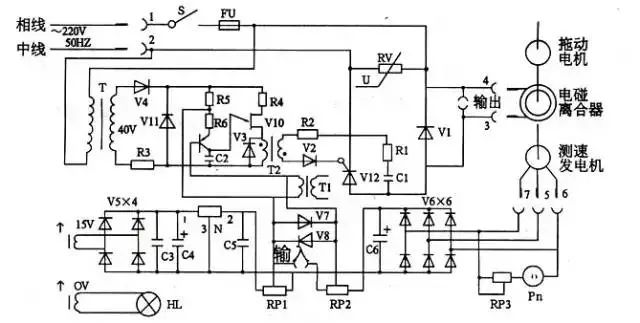

1、可控硅调速电路

2、电磁调速电机控制图

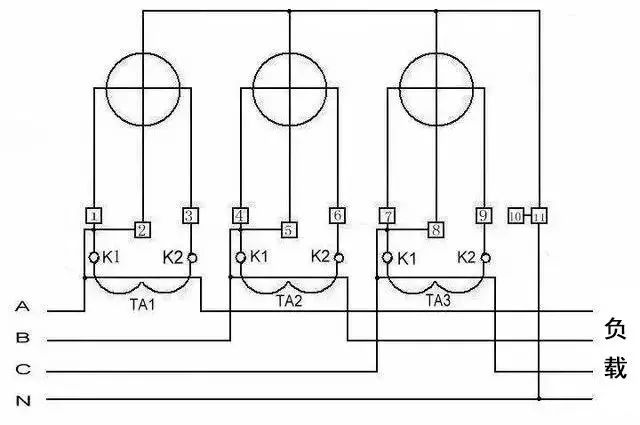

3、三相四线电度表互感器接线

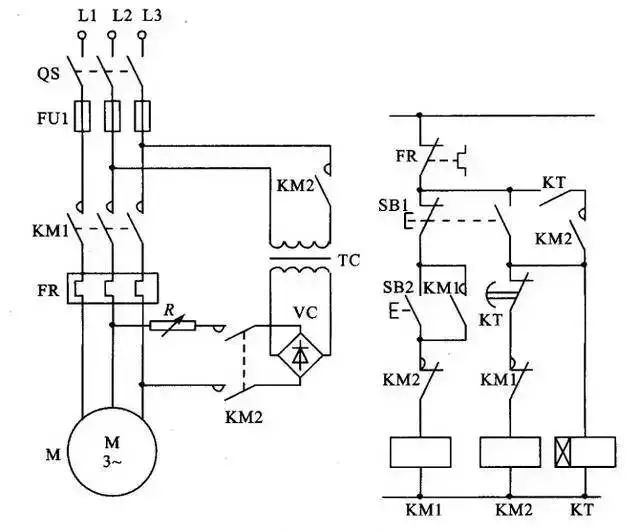

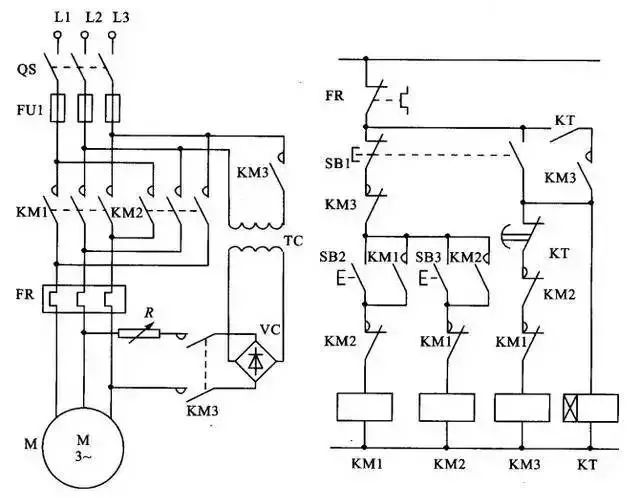

4、能耗制动

5、顺序起动，逆序停止

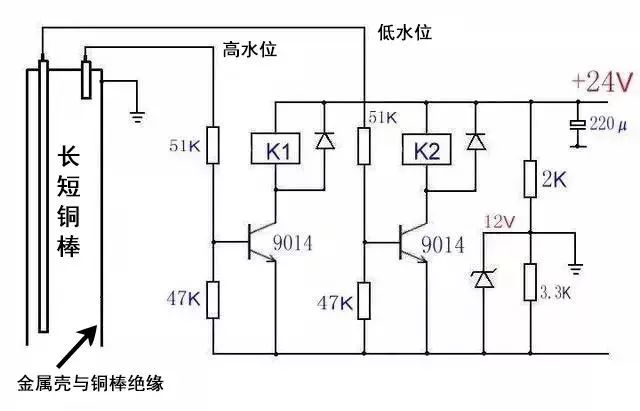

6、锅炉水位探测装置

7、电机正反转控制电路

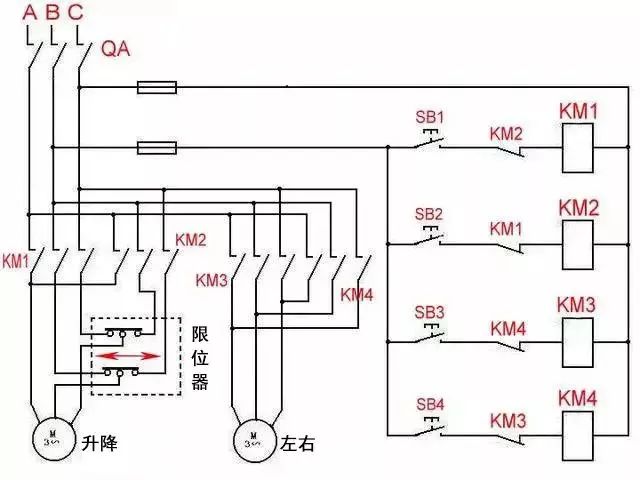

8、电葫芦吊机电路

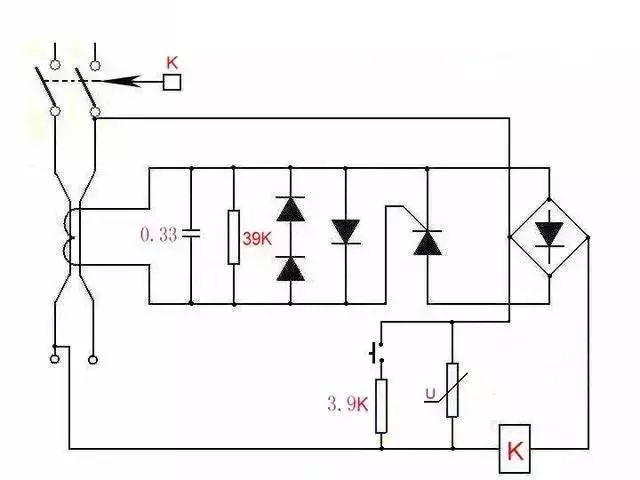

9、单相漏电开关电路

10、单相电机接线图

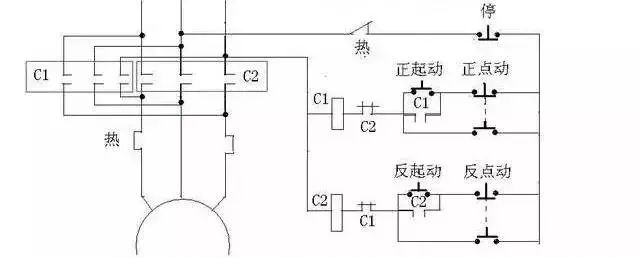

11、带点动的正反转起动电路

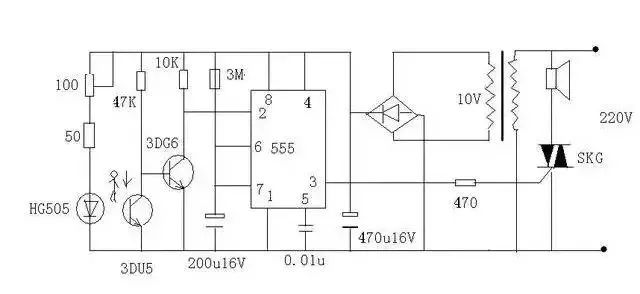

12、红外防盗报警器

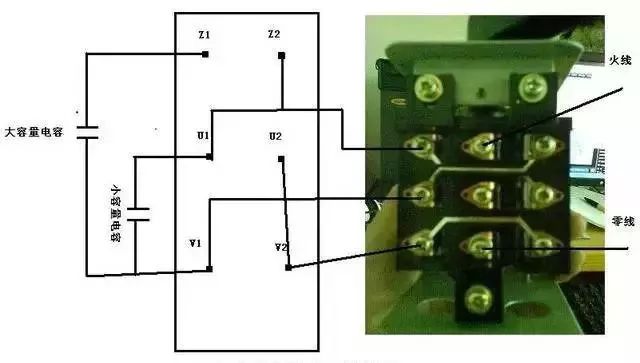

13、双电容单相电机接线图

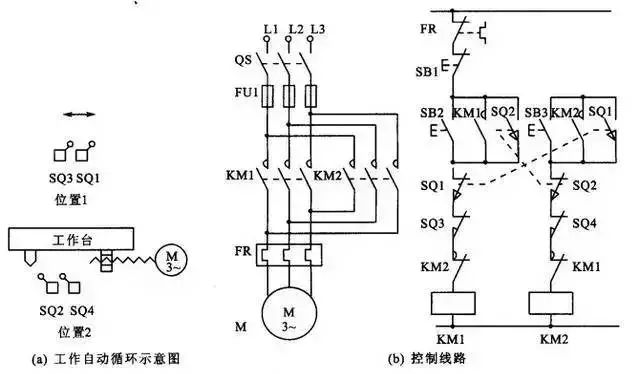

14、自动循环往复控制线路

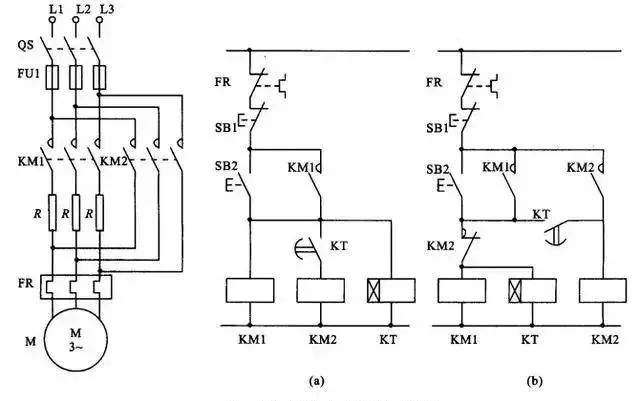

15、定子电路串电阻降压启动控制线

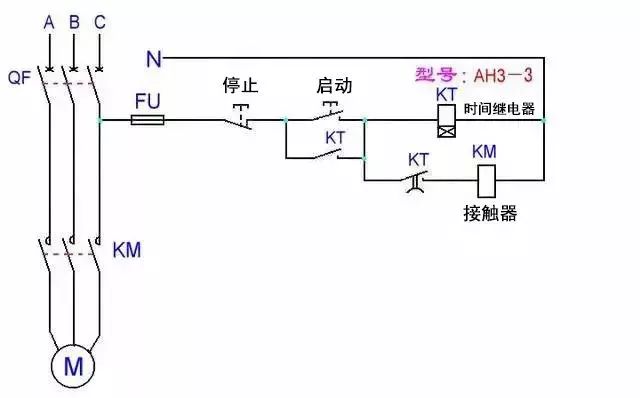

16、按启动钮延时运行电路

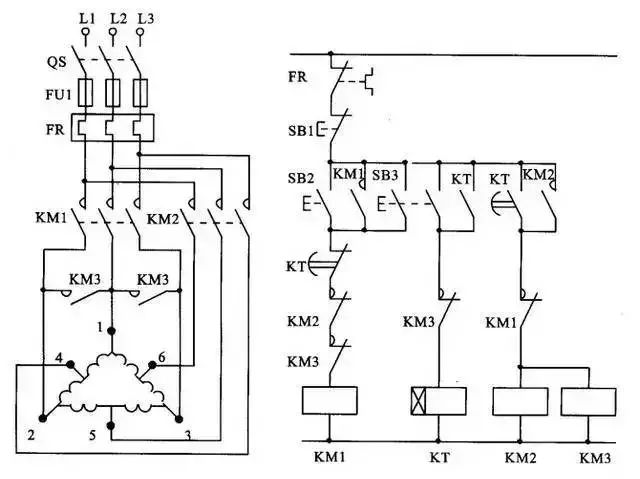

17、星形 - 三角形启动控制线路

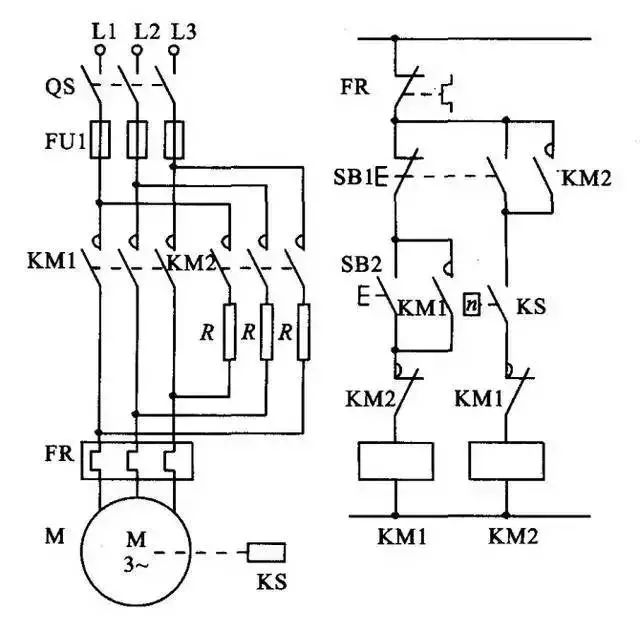

18、单向反接制动的控制线路

19、具有反接制动电阻的可逆运行反接制动的控制线路

20、以时间原则控制的单向能耗制动线路

21、以速度原则控制的单向能耗制动控制线路

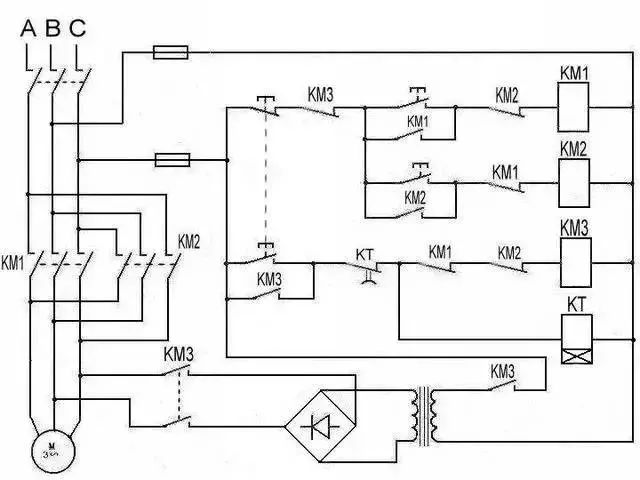

22、电动机可逆运行的能耗制动控制线路

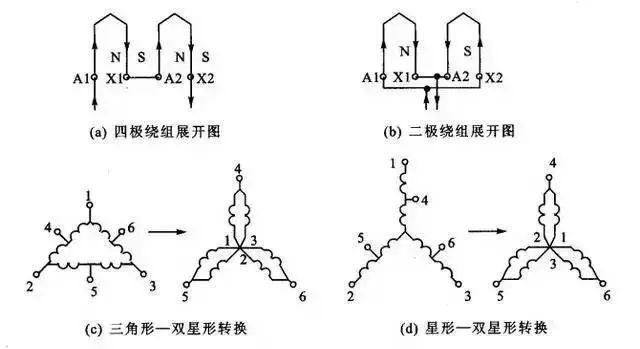

23、双速电动机改变极对数的原理

24、双速电动机调速控制线路

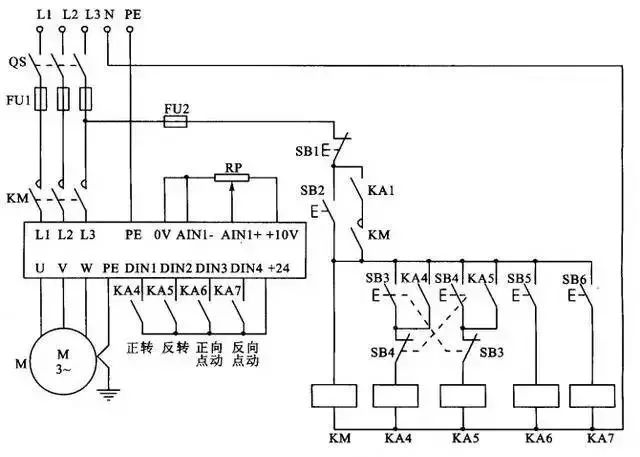

25、使用变频器的异步电动机可逆调速系统控制线路

26、正确连接电器的触点

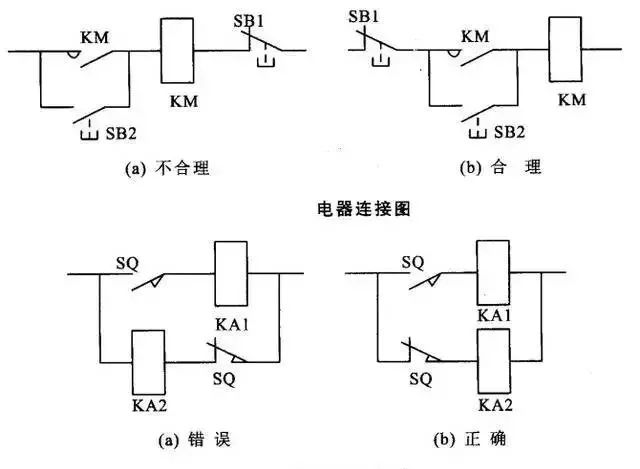

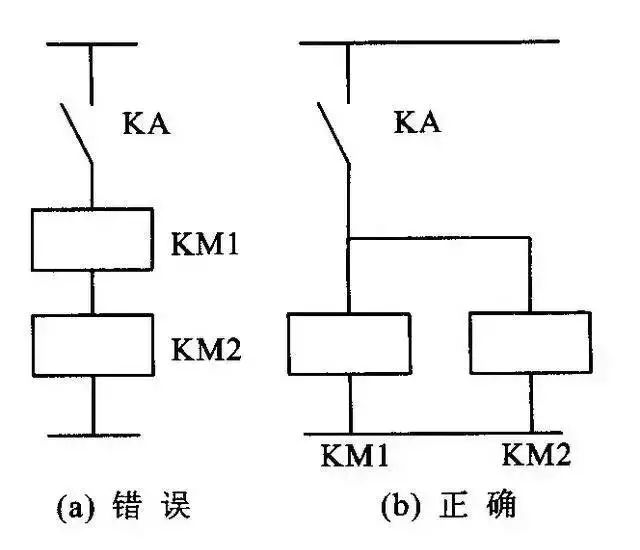

27、线圈的连接

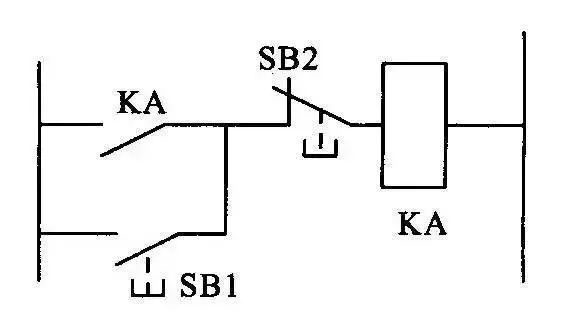

28、继电器开关逻辑函数

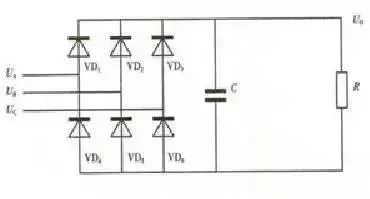

29、三相半波整流电路图

30、三相全波整流电路图

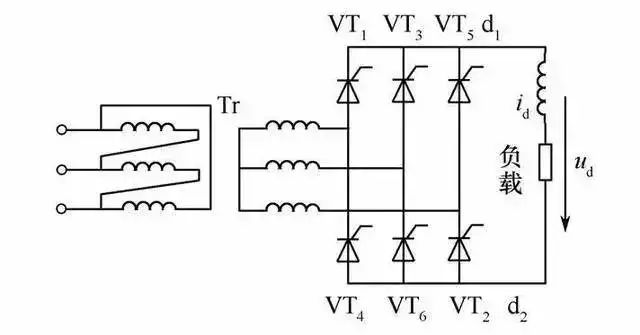

31、三相全波6脉冲整流原理图

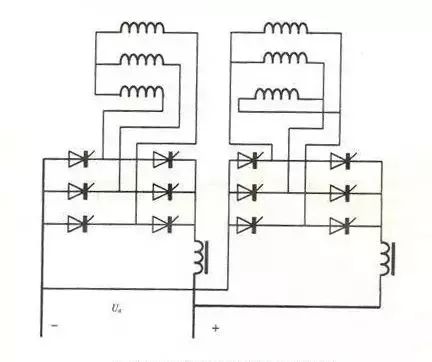

32、六相12脉冲整流原理图

33、负载两端的电压

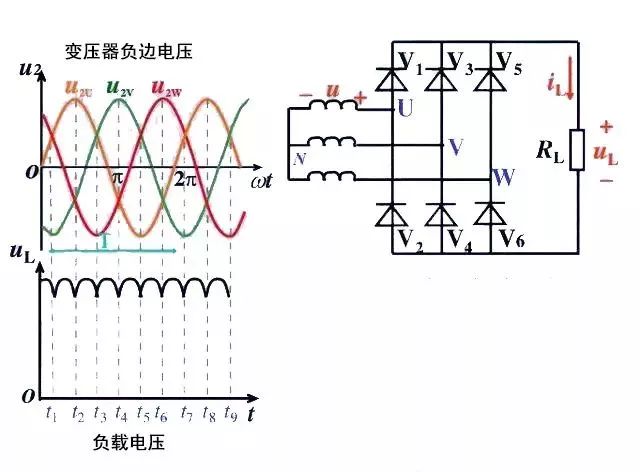

在一个周期中，每个二极管只有三分这一的时候导通（导通角为120度）。负载两端的电压为线电压。

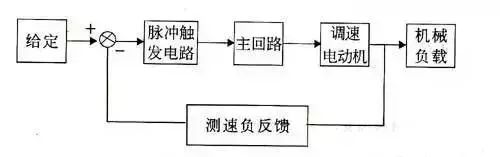

34、直流调速原理功能图

以上这34个电器接线图，看懂完胜80%的电工！各位小伙伴赶紧点赞收藏吧！


.
