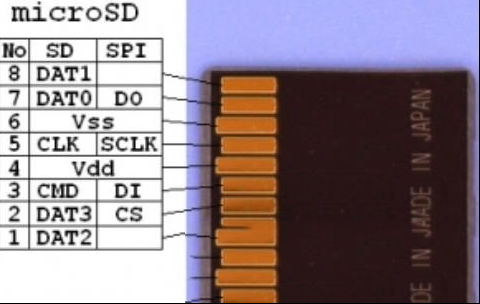

SD卡和TF广泛用作于手机、数码设备、监控摄像头等电子设备中，其中TF卡是缩小版的SD卡，别名为Micro SD卡，他们都是由主控与闪存颗粒芯片封装而成，主要不同之处在于外形尺寸与金手指的不同。下表1是SD卡和表2是TF卡的接口引脚定义，其外观如图1所示。


        一、SD卡的外形与引脚定义

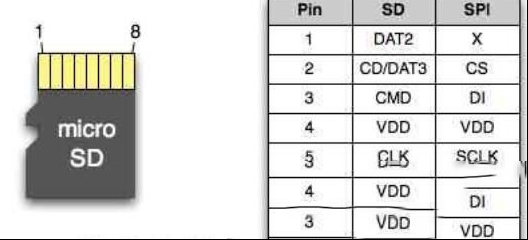

        二、TF卡引脚接口定义

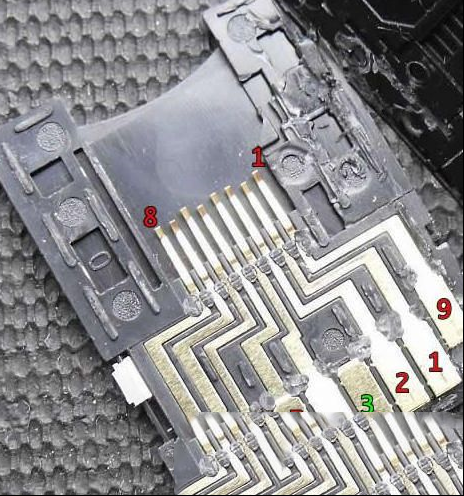

        三、TF卡引脚实测电压值（UT61E在某品牌导航GPS卡座测得）
        1脚、3.3V
2脚、3.3V
3脚、3.3V
4脚、3.3V
5脚、1.6V
6脚、0V
7脚、3.3V
8脚、3.3V
9脚、0V（有卡），3.3V（无卡）
