数字万用表的类型多达上百种，按量程转换方式分类，可分为手动量程式数字万用表、自动量程式数字万用表和自动／手动量程数字万用表；
按用途和功能分类，可分为低档普及型（如DT830型数字万用表）数字万用表、中档数字万用表、智能数字万用表、多重显示数字万用表和专用数字仪表等；按形状大小分，可分为袖珍式和台式两种。数字万用表的类型虽多，但测量原理基本相同。

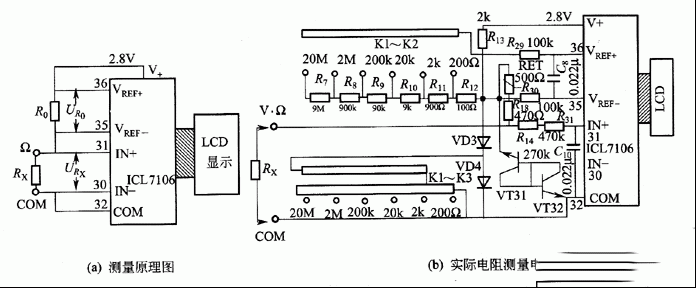

以袖珍式DT830数字万用表为例，介绍数字万用表的测量原理。DT830属于袖珍式数字万用表，采用9V叠层电池供电，整机功耗约20mW；采用LCD液晶显示数字，最大显示数字为±1999，因而属于3z位万用表。
同其他数字万用表一样，DT830型数字万用表的核心也是直流数字电压表DVM（基本表）。它主要由外围电路、双积分A／D转换器及显示器组成。其中，A／D转换、计数、译码等电路都是由大规模集成电路芯片ICL7106构成的。
（1）直流电压测量电路

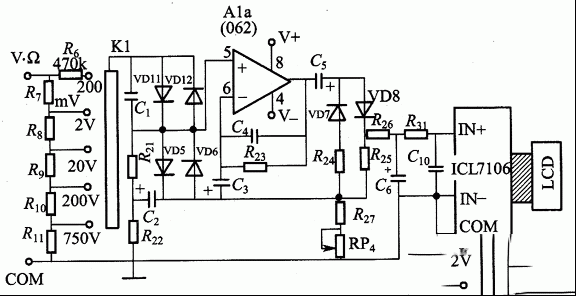

图1为数字万用表直流电压测量电路原理图，该电路是由电阻分压器所组成的外围电路和基本表构成。把基本量程为200mV的量程扩展为五量程的直流电压挡。图中斜线区是导电橡胶，起连接作用。

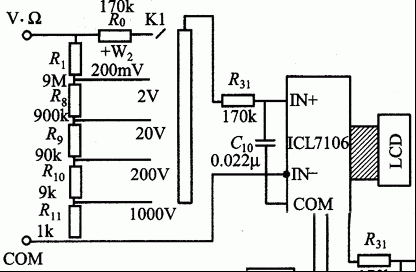

图1 数字万用表直流电压测量电路原理图
（2）直流电流测量电路
图2为数字万用表直流电流测量电路原理图，图中VD1、VD2为保护二极管，当基本表IN＋、IN一两端电压大于ZOOmV时，VD1导通，当被测量电位端接入IN一时，VD2导通，从而保护了基本表的正常工作，起到
