美的变频空调室外机主板图纸

2024-8-26 08:49| 发布者: 王重阳| 查看: 428| 评论: 0

阅读字号:

摘要: 美的变频空调室外机主板图纸目录，详情参考后面空调维修板块的文章1、KFR-26 W/ BP2-180交流变频 CPU- 341机芯方案 1-62、BP2(二代通用拨码板)交流变频 CPU-341 机芯方案 7- 133、BP2/ BP3交直流两 ...

美的变频空调室外机主板图纸目录，详情参考后面空调维修板块的文章

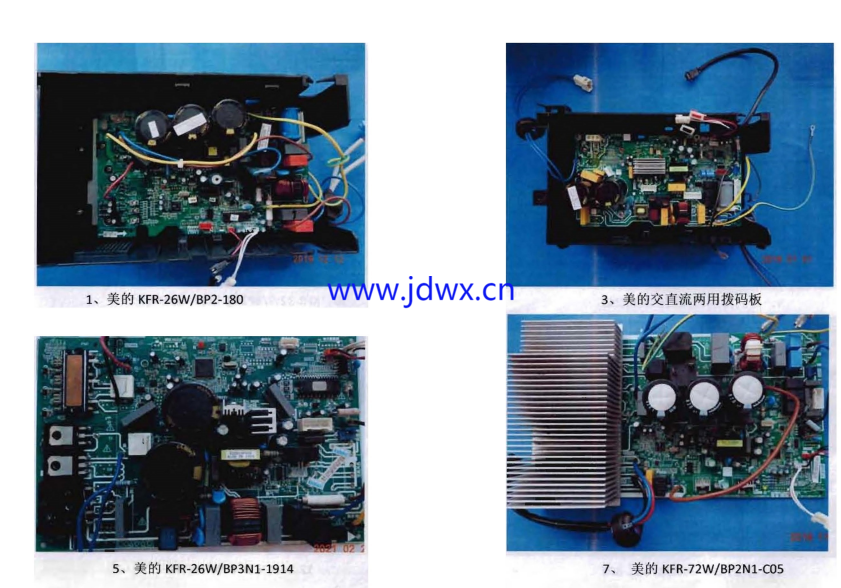

1、KFR-26 W/ BP2-180交流变频 CPU- 341机芯方案 1-6

2、BP2(二代通用拨码板)交流变频 CPU-341 机芯方案 7- 13

3、BP2/ BP3交直流两用通用拨码板 CPU-311机芯方案 14-21

4、KFR-26/32/ BP2-185模块和PFC一体 CPU- T1 ( 小CPU)机芯方案 22-27

5、KFR-35 W/ BP3N1-L1914 直流风机 CPU- V850机芯方案 28-35

6、美的 2P柜机交直流两用通用板 CPU-311机芯方案 36-45

7、美的KFR-72 W/ BP2N1- C05 CPU-311 机芯方案 46-56

8 、美的KFR-35W/ BP3N1-( RX62T+41560) CPU-RX62T机芯方案 57-64

9 、美的KFR-26 W/ BP2N8- 180(第四代拨码板) CPU-RX24T机芯方案 65-70

10 、美的KFR-32 W/ BP2N1- L193 CPU- MDY08 机芯方案 71-80

第 1页

联华维修整理收藏

美的变频空调室外机主板图纸目录二

11、美的KFR-26/32 W/ BP3N1- B09 CPU- V850 机芯方案 81-89

12、美的KFR-26W/51W/ BP2N-190 CPU-343 机芯方案 90-98

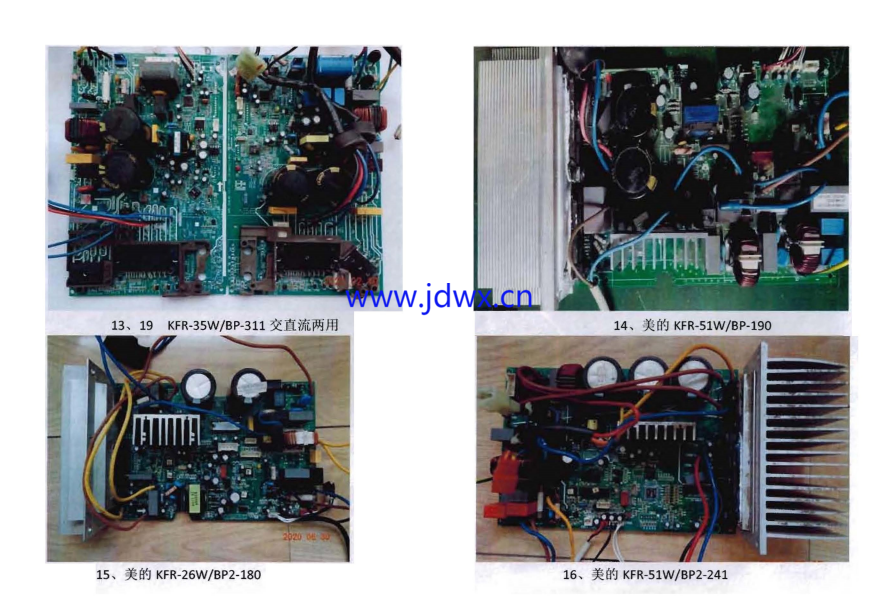

13、美的KFR-35W/ BP-(311-15 S06-0515DK-YH)交直流两用 CPU-311机芯方案 9- 106

14、美的KFR-51W/ BP-190(0511- PFC-472) CPU-341机芯方案外挂PFC模块 107- 115

15、美的KFR-26 W/ BP2-180 全直流板子、CPU-311机芯方案 116- 125

16、美的KFR-51W/ BP2-241 交流变频双整流桥、三电抗器 126- 131

17、美的KFR-72 W/ BP2(311+FSBB30CH60C) CPU-311全直流控制、五线直流风机 132- 141

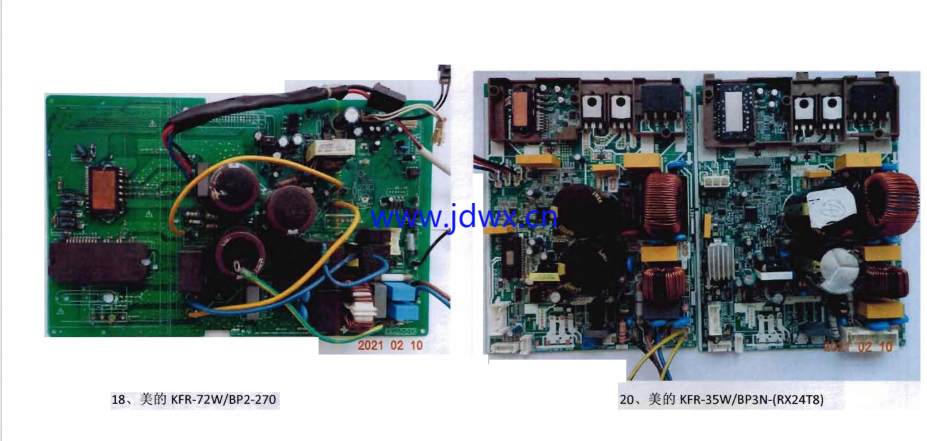

18、美的KFR-72 W/ BP2-270(8513+213A+TOP267+PS21997) 12 脚电源芯片+独立 PFC模块+341机芯方案.142-150

19、美的KFR-35 W/ BP-(311-1502-0515 DK- YH)交直流两用 311机芯方案+mpower1502 模块 151- 158

20、美的KFR-35 W/ BP3N-( RX24T+GIB10CH60TS-L) CPU-RX24T8迷你型机芯方案 159- 169

第2 页

联华维修整理收藏
