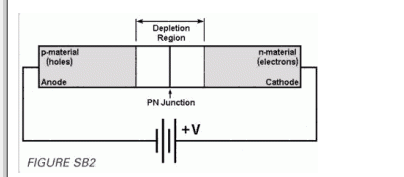

| 什么是变容二极管？ 变容二极管（或调谐二极管）是设计用作压控电容器的二极管。二极管开始时是一块固有的单晶材料。内在意味着它不包含其他材料的原子。单晶是指它的单晶，所有电子都被困在原子之间的共价键中。基本上，它是一块岩石，它是一个绝缘体。其原理图符号如图SB1所示。 变容二极管（变电容）电路符号  变容二极管如何工作？ 为了形成形成二极管的PN结，一半的部分掺杂了微量的“供体原子”，这些原子比制造N材料的本征物质多一个电子。 另一半掺杂有微量的“受体原子”，这些原子的电子比内禀斯图少一个;它们在晶体中形成“空穴”，可以捕获电子。这些孔形成P材料。由于掺杂的材料含有炭载体，因此它会导电一点。这是一个半导体。 要了解变容二极管的工作原理，请查看图SB2中的反向偏置PN结。  你有“松散的电子”在N侧移动，直到结。同样，您有“松散的孔”在P侧移动，就像连接处一样。但是电池将电子从N侧拉出，并将电子推入P侧，使存储在二极管中的电荷平衡电池电压。这在结的两侧形成了一个区域-耗尽区域-不包含松散电荷携带。耗尽区域不能传导，所以它是一个绝缘体。在该绝缘体的两侧，您都有导电区域。由绝缘体隔开的两根导体形成电容器，因此反向偏置PN结是电容器。 电容方程  C是以法拉为单位的电容 A是每个板块的面积，以平方米为单位 Er是绝缘子的相对介电常数 Eo是自由空间的介电常数 d是板之间的间距，单位为米。 但d是耗尽区的长度，取决于V-反向偏置电压。随着V的增加，d增加，C减少。有你的电压控制电容器。任何二极管都可以以这种方式使用，但大多数二极管的设计目的是最小化结电容。变容二极管专门设计用作电容器。 |
