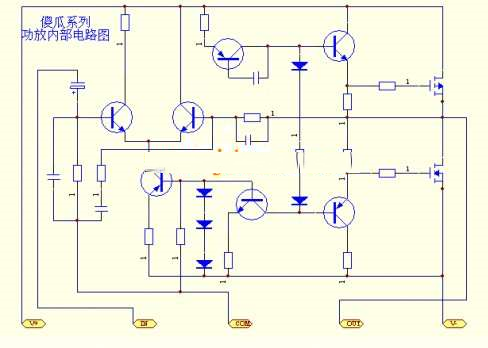

| 傻瓜275功放管脚,参数及应用电路介绍 傻瓜175 275是中山达华厂（不知这厂现今可存在了）出的功放厚模块,傻瓜275表示双声道75W,被称为“傻瓜IC”的集成电路模块，爱好者也称之为“一脚踏”的功放电路。 傻瓜275工作原理简介: 它的输出级采用了N沟道和P沟道的绝缘栅场效应管，具有动态频响宽、电源电压范围广和输出音色优美等特点。在集成块内部电路上还设计了过压、过热自动保护及可自行恢复的电路装置。应用时无须外接电阻电容等元件，即便不懂电子电路的人，接上音箱，接通直流电源，音响设备就可以方便地工作了，故美称“傻瓜”功放。 傻瓜175/275功放主要技术参数见附表1-18所列。 附表1-18 傻瓜功放主要技术参数 从表中参数可看出，它们都可以在电源电压变化一倍的情况下照常工作。加上散热片后可以有最大75W的输出。 傻瓜275管脚及典型应用电路 “傻瓜”功放的应用电路如附图1-26所示。图中给出了175及275功放两种应用电路。从图中可以看到，除了喇叭电源之外，不需要再接任何元器件，使用起来非常方便。 傻瓜275功放应用注意事项。 (1)傻瓜功放对供电电源要求不太高，可以用全桥整流直接供电。超电压时，电路会自动停止工作，电压降至正常值时，电路可自动恢复工作。 (2)接集成块的各种引线不要扎捆，以防各线之间耦合，产生自激，应松散分布，输入信号线最好采用金属隔离线，以防交流电感应产生交流声。 (3)变压器选用200W(双声道)左右的就可以，因为有损耗等原因是要稍大的好，喇叭功率30W就够啦，通常额定30W的喇叭都可以用在100W功放上，因为最大功率都在额定的3倍以上 以前买过一块傻瓜１７５模块电路，是揭阳产的，连线简单，声音比较细腻，个人感觉比ＴＤＡ１５２１好听，ＴＤＡ１５２１听起来中规中举的，就象是以前收录机中的功放集成电路一样的声音，只是功率大些．我用的１７５没多久就烧毁了，在一次意外将输出短路，立即烧毁，输出端、及正副电源间短路。细看说明书，才发现是低压版，即交流正副１２Ｖ，而我用的是标准的正副直流２４Ｖ，但还是能工作。现将一些网上相关的参数、体会帖出来。供大家查阅。 参数名称傻瓜155傻瓜175傻瓜1100单位参数名称参数单位 参数名称傻瓜155傻瓜175傻瓜1100单位参数名称参数 单位工作直流电压 保护电压 额定输出功率 最大输出功率 静态电流 输出失调电压 散热器面积 16—23 ±26 22 55 40 50 23—30 ±33 35 75 40 50 20×15×0.3 28—36 ±38 50 100 50 50 V(DC) V(DC) W W mA mV Cm 电压频响 失真度 增益 输入阻抗 允许工作温升 10-50K 0.7 30 47 80 HZ % db 千欧 C 傻瓜IC的散热片已和内电路隔离，安装时无需另加绝缘片， 傻瓜IC的输入阻抗很高，输入端的引线应采用屏蔽线， 傻瓜IC在装配时各条引线勿扎在一起，应松散分开，以免造成高频自激。 175在小信号有沙沙的声音，不好，拆开175就知道电路混乱不堪，毫无发烧理念！大部分使用IRF840作为后级放大，指标特差，当年玩175就像一个傻瓜！ 人家达华现在已经是大公司了不做这种傻瓜了，对管子原来是TIP42/TIP41现在不知道是什么管子。 当年正品的傻瓜还是不错的！！ 怎么说也是MOS输出呢 不如1875 曾经开膛过三洋STK的那做工绝对可以，不象国内的某些傻瓜功放模快吹的天花乱坠，当你打开肚子看里面，那绝对叫你后悔这叫什么东西。 我拆过一个175,里面是IRF840推挽的,垃圾 星期刚杀了一个傻瓜1100和一个傻瓜275，1100里面是一对IRF610\IRF9610,275里面是两对IRF610\9610 正品的傻瓜175个人感觉音质比TDA2030A还好，就是名字不好听。很适合菜菜鸟使用滴说 还用傻瓜,买块3886才15元.但声音比傻瓜175不知好多少, 我用的是输出交流20V的变压器!声音真的不错 傻瓜功放主要技术参数  网上看网贴，有狠批“傻瓜功放”的，也有称赞的，但责骂者居多。多数认为，“傻瓜功放”假货居多，容易烧毁，音质并非像产品书说的那样好，且容易引发交流声和噪音。 抱着试一试看的态度，买了两块傻瓜175模块，每块10.00元。按照网上的说法，如此便宜的，肯定是假货。 回来后按照电路接好，接上音箱，按照额定电压供电，用小CD为音源，结果声音果然并非如说明书说的那样好，尤其是容易发出“咝”“呲”的高音噪音，人声不圆润。摸摸散热器温升也很快。后来在测定其最大输出功率时，突然无声，我知道这是因为功率输出过大，电流过大，烧了。可见网贴也并非都是虚言。  分析其说明书，本人认为，为了降低噪音，下降温升，必须降低使用电压。其说明书说其频响为10hz—50khz，其实扬声器也放不出50Khz的声音来，反而因为频率过宽，易造成高频自激，或带来高频失真。本人更换模块，将电源降压，并采用输出变压器以降低频响宽度，降低输出功率，结果散热器温升下降，女声通透，低音鼓点分明，好声来也 |
