    TDA2030A是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。如图1所示，按引脚的形状引可分为H型和V型。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。并具有内部保护电路。意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。

    TDA2030极限参数参数名称极限值单位dianyuan电源电压(Vs)±18V输入电压(Vin)VsV差分输入电压(Vdi)±15V峰值输出电流(Io)3.5A耗散功率(Ptot)(Vdi)20V工作结温(Tj)-40-+150℃存储结温(Tstg)-40-+150℃

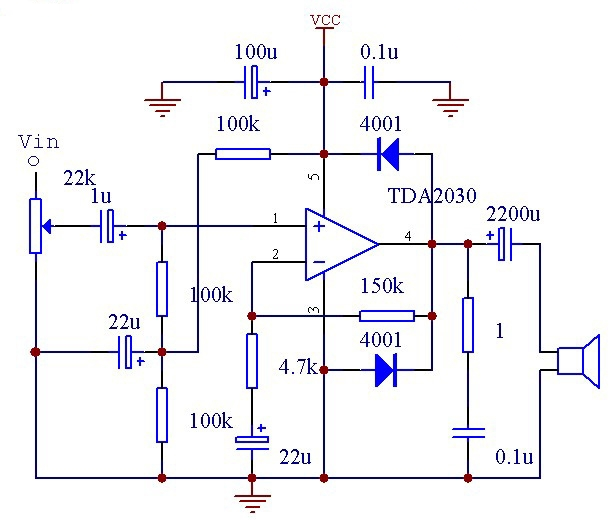

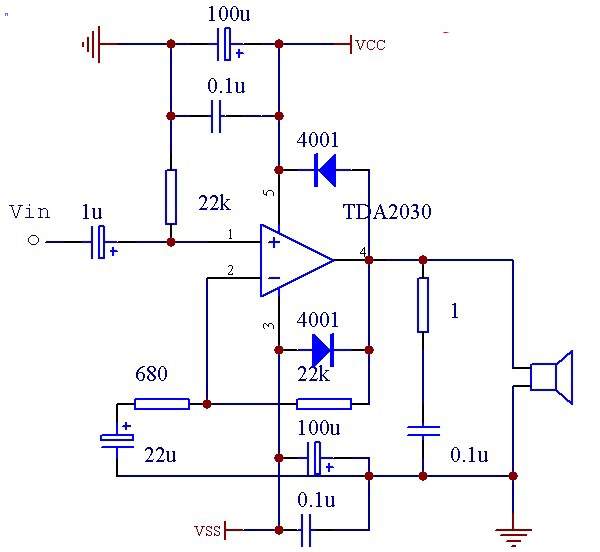

电路特点：
    外接元件非常少。
    输出功率大，Po=18W(RL=4Ω)。
    采用超小型封装（TO-220）,可提高组装密度。    开机冲击极小。
