小功率功放★_APA4800／APA4801

2023-5-26 16:44| 发布者: 开心| 查看: 38| 评论: 0

阅读字号:

摘要: APA4800/APA4801是Anpec公司生产的SO-8或DIP-8塑封甲乙类立体声音频放大器IC，主要应用于便携式数字音响、PC和话筒放大器等。　　用APA4800驱动的立体声290ｍＷ、8Ω音频放大器电路如图１ ...

APA4800/APA4801是Anpec公司生产的SO-8或DIP-8塑封甲乙类立体声音频放大器IC，主要应用于便携式数字音响、PC和话筒放大器等。　　用APA4800驱动的立体声290ｍＷ、8Ω音频放大器电路如图１所示。APA4800内置放大器Ａ和Ｂ，其同相端（INA＋，INB＋）连接在一起，并施加1／2VDD的参考电压（VRFE）。dianyuan电源电压范围为3～7V，空载dianyuan电源电流为205ｍＡ（VDD=5V时）。两路输入VINA、VINB经CiA、RiA和CiB、RiB分别施加到放大器Ａ和Ｂ的反相输入端INA－和INB－，①脚和⑦脚上的两个输出信号分别经耦合电容COA和COB施加到负载RLA和RLB。连接IC①脚与②脚及⑦脚与⑥脚的CCA、RCA、和CCB、RCB分别为A和B的频率补偿元件。信噪比（S／N）达100ｄＢ，总谐波失真加噪声与信号之比率〔（TTCL HD＋N）／S〕为0.15％（典型值），压摆率为5V／μｓ，dianyuan电源纹波抑制比（PSRR）为55dB，工作【温度wd】范围为－40～＋85℃。

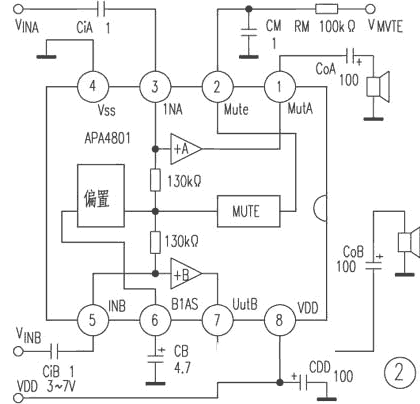

　　用APA4801作为驱动器的280ｍＷ、8Ω立体声音频放大器电路如图２所示。与APA4800比较，WAPA4801集成了电阻分压器，从而消除了外部电阻。同时，APA4801还带有优异的无噪声调整之功能，实现柔性无噪声调节和无开关咔嗒声。IC的Mute脚（②脚）的功能是使芯片控制输入失能（disable）。当Mute脚为“H”时，扬声器动作；为“L”时，使声音继续减弱（Mute on）。IC在VDD＝５V和无载下dianyuan电源电流IDD＝2.5mA时，待机电流仅为150uA，Ｍｕｔｅ脚输入电压为0.8V，无噪声调节衰减（ATT）为75dB，（TTCL HD＋N）S＝0.1％，S／N＝100dB，压摆率为5V／μｓ。在１０％（TTCL HD＋N）上进入８Ω负载的输出功率为２８０ｍＷ；当RL＝16Ω时，输出功率是160ｍＷ。dianyuan电源电压纹波抑制（PSRR）＝76dB。

　　放大器输入电容（CiA、CiB）的数值影响电路的低频性能。若Ci与IC内130KΩ电阻形成的高通滤波器（H长虹PF）拐点频率为fc，则有Ci＝1／（2π×130kΩ×fc）。本电路中，Ci选用1uF的瓷介电容。
