王牌二合一IPL46/47电源架构方案工作原理

2023-5-25 17:55| 发布者: 开心| 查看: 151| 评论: 0

阅读字号:

摘要: 王牌二合一IPL46/47电源架构方案工作原理一、适用机型IPL46/47 电源方案适用于L46PIOBD 、DTL46PI0 、L46P I OFBE、L46E9FBD 、L46VIOFBD 、L46PIOFBEG 、L46VI0FBE 、L46VIOFBEG 、L46PIOFBDEG 等机型。二、特点IPL ...

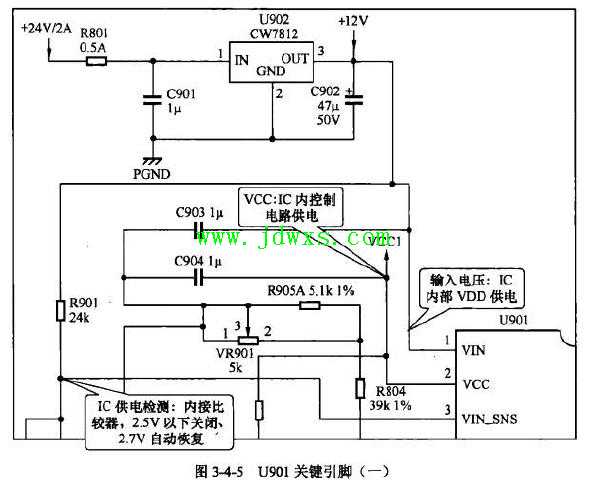

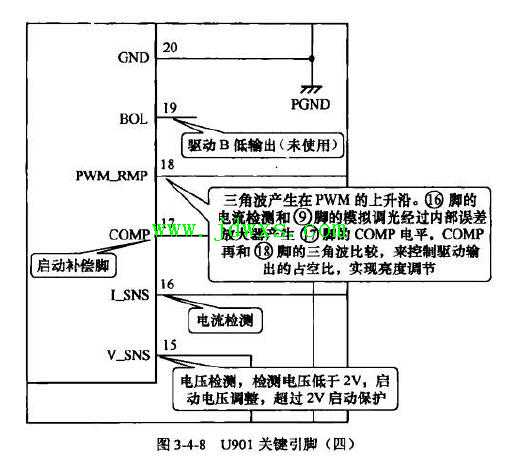

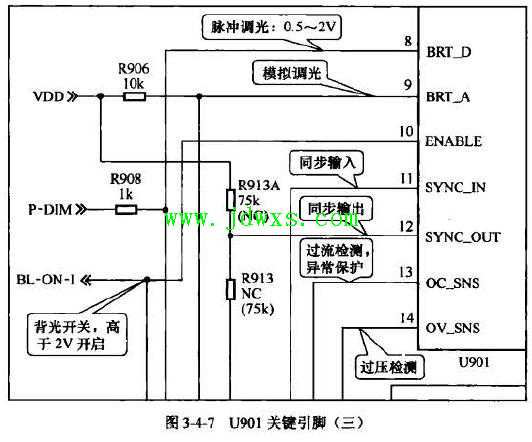

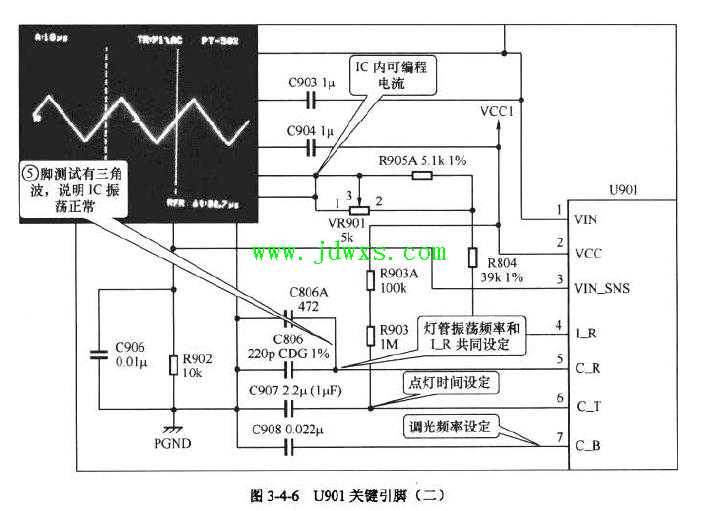

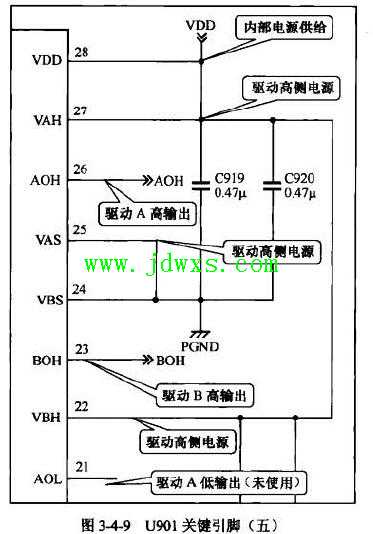

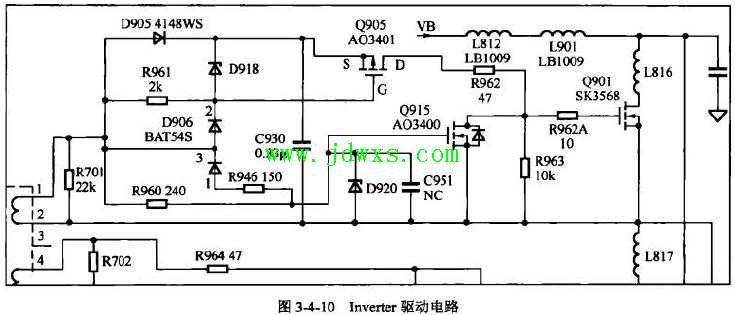

( 2) Inverter 驱动电路分析(见图3-4-10)

Inverter驱动电路是一个全桥的驱动电路，由Q901 、Q902、Q903 、Q904 组成。当驱动信号过来时， Q901 、Q904 和Q902、Q903 一起轮流导通。当Q90l 导通的时候, VB 电压经过Q901从变压器T904的④脚流入，从T903 的④脚流出，因此使Q904 导通，给C934充电。当Q902 和Q903 导通的时候， VB 通过Q903 、C934 流过变压器1'903、T904的④脚，再通过Q902 到地。 Q905 和Q915 是轮流导逝的，作用是控制Q901 的栅极，加快Q901 工作状态的转换。 D918 和D920 起稳压作用， D905 的作用是整流。 D906 的作用不是整流，而是用于改变充放电时间长度，从而达到加速升压的作用。

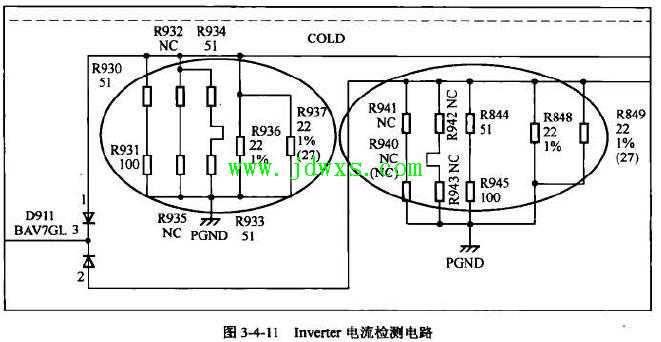

(3) Inv缸ter 电流检测电路分析(见图3-4-11)
