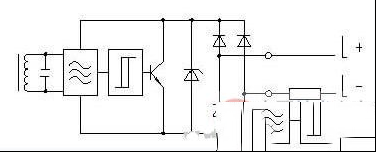

| 有关接近开关与光电传感器接线原理图，包括传感器DC二线直流，传感器DC二线原理图，传感器DC三线接线图，传感器DC三线原理图等。接近开关与光电传感器的接线原理图 1、传感器DC二线直流  2、传感器DC二线原理图  1、接线电压：10-30VDC(10-65VDC) 2、常开触点(NO)或者常闭触点 3、不分NPN和PNP 4、具备短路保护 5、漏电流小于等于0.5mA 6、电压降小于5V 7、两线直流传感器不能串联或者并联连接 传感器DC三线接线图  传感器DC三线原理图  1、接线电压：10-30VDC(10-65VDC) 2、常开触点（NO）或者常闭触点 3、电压降小于1.8V 4、具备短路保护和极性保护 当三、四线传感器串联时，电压降相加，单个传感器准备延时时间相加。 传感器DC四线接线图  传感器DC四线原理图  1、接线电压：10-30VDC(10-65VDC) 2、切换常开触点和常闭触点 3、具备短路保护和极性保护 4、电压降小于1.8V 传感器DC三、四线并联  传感器交流两线接线图  1、接线电压：20-250VAC 2、常开触点或者常闭触点 3、漏电电流小于等于1.3mA 4、电压降小于6.5V 传感器AC两线串联示意图  1、常开触点： |
