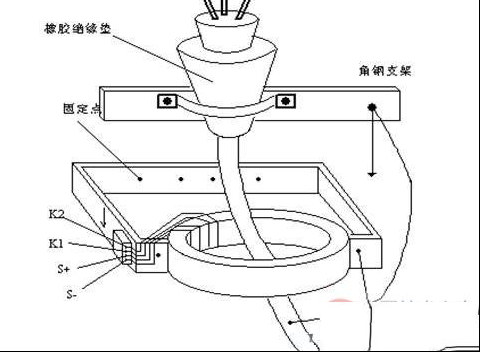

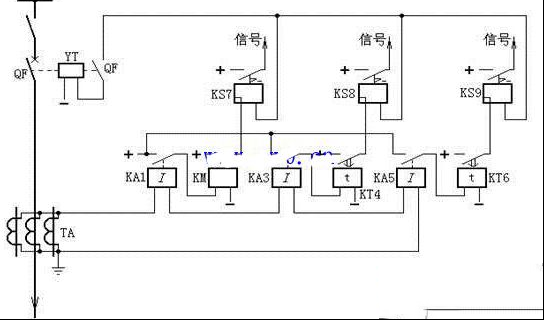

| 零序电流互感器属于电流互感器的一种，用来检测中性不平衡电流，一般配合继电保护装置用，下面来看下零序电流互感器图形符号的表示方法。 零序电流互感器的图形符号，如下图：  零序电流互感器的电气符号的含义：电气符号的含义与普通电流互感器一样。 零序电流互感器的接线图  分享一个零序电流互感器的接线图，把电容器组平均分为两组，两组电流相等，当某电容器出现漏电电流时，一次侧对二次侧感应有横差电流，继电器动作。零序电流互感器安装施工方法图解  有关零序电流互感器安装存在的问题，以及零序电流互感器的正确施工方法，变电站、开闭站10kV线路零序保护装置采用外附零序电流互感器方式时，如何正确安装零序电流互感器。三段式零序电流保护接线图  三段式零序电流保护的接线原理，三段式零序电流保护的原理接线如图16，在被保护线路的三相上分别装设型号和变比完全相同的电流互感器，将它们的二次绕组互相并联，然后接至电流继电器的线圈。 |
