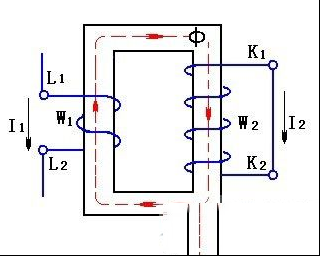

| 有关电压互感器与电流互感器的原理说明，通过具体的电压互感器与电流互感器的原理图，了解电压互感器与电流互感器是如何工作的。电压互感器与电流互感器的原理图 互感器利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。 1.电压互感器 电力系统常用的电压互感器，其一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V和100V/ 两种； 2.电流互感器 电力系统常用的电流互感器，其一次侧电流通常为几安培～几万安培，标准二次电流通常有5A、1A、0.5A等。 一、电压互感器的原理 电压互感器的原理与变压器相似，如图1：  图1 电压互感器原理 一次绕组(高压绕组)和二次绕组(低压绕组)绕在同一个铁芯上，铁芯中的磁通为Ф。 根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为： 二、电流互感器的原理 在原理上也与变压器相似，如图2：  图2 电流互感器的原理 与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小相等，方向相反。 即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。 |
