摘要: 本文介绍了双绕组变压器的电气符号，绕组间有屏蔽的双绕组单相变压器，在一个绕组上有中心点抽头的变压器，以及耦合可变的变压器，感兴趣的朋友参考下。双绕组变压器电气符号变压器的最基本型式，包括两组绕有导线之 ...

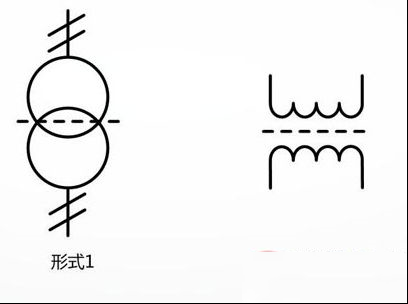

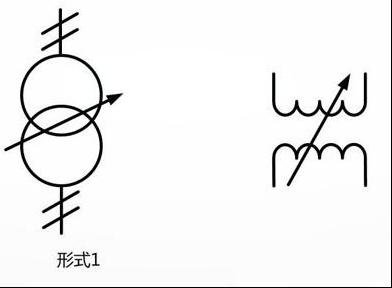

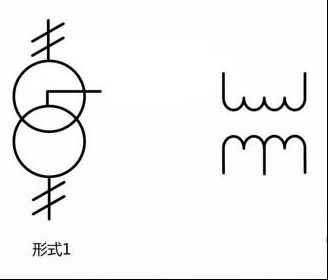

本文介绍了双绕组变压器的电气符号，绕组间有屏蔽的双绕组单相变压器，在一个绕组上有中心点抽头的变压器，以及耦合可变的变压器，感兴趣的朋友参考下。双绕组变压器电气符号
变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。
当一交流电流(具有某一已知频率)流入其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。
