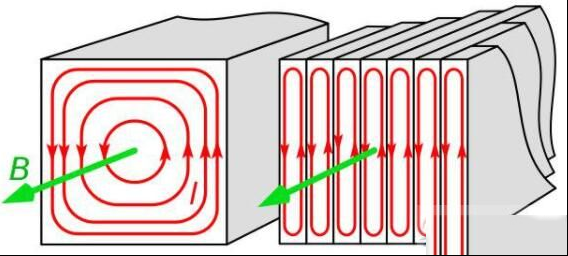

在电力变压器中,磁滞损耗和涡流损耗都是软磁材料的常见损耗,究竟什么是磁滞损耗,什么是涡流损耗,二者的产生原理与过程是什么样的,下面一起来学习下。磁滞损耗和涡流损耗的产生过程 1、磁滞损耗 它是铁磁体在反复磁化过程中因磁滞现象而消耗的能量,在磁滞回线中体现在充磁和退磁曲线不一致,两根曲线形成的封闭区域,即是该材料单位体积铁芯的磁滞损耗。 变压器铁心中磁滞损耗和涡流损耗是怎么产生的?" width="548" height="362" /> 磁滞损耗是怎么产生的,这里就要说到磁畴,它是铁磁质材料的基本组成成分。 在没有外界磁场情况下,磁畴排列是混乱的,磁畴内磁矩的方向也是不一致的;当有外界磁场时,磁畴的方向会发生变化,与外磁场方向相同或近似相同的磁畴数量增多,而与外磁场方向相反或近似相反的磁畴数量缩小。当外磁场足够大时,所有磁畴方向均与外磁场一致,铁芯将饱和。磁滞损耗就发生在磁畴方向变化时,磁畴方向的变化需要克服相邻磁畴的摩擦,摩擦产生的热量就是磁滞造成的损耗。 2、涡流损耗 涡流损耗主要出现在高频磁场环境中,当将铁芯置于以一定频率变化的外界磁场中时,铁芯中会产生感应电流 (变化的磁场产生电场),这个电流就叫涡流,而铁芯本身是导体,导体通电就会发热,这部分热能就是涡流损耗,下图中端面的线圈就是涡流。 磁滞损耗和涡流损耗在大部分应用中都应降至最小,以实现对能量的高效利用,一般需要从铁芯的形状、尺寸和材料三方面来优化。 |
