一款车载逆变器电路图及工作原理分析

2023-5-22 19:45| 发布者: 开心| 查看: 45| 评论: 0

阅读字号:

摘要: 有关车载逆变器的相关知识，介绍了一款常见车载逆变器的电路图，以及这种车载逆变器的工作原理，车载逆变器分为正弦波输出和方波输出两种，下面就来详细看下。车载逆变器电路及工作原理该车载逆变器的输出功率为70W- ...

有关车载逆变器的相关知识，介绍了一款常见车载逆变器的电路图，以及这种车载逆变器的工作原理，车载逆变器分为正弦波输出和方波输出两种，下面就来详细看下。车载逆变器电路及工作原理
该车载逆变器的输出功率为70W-150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。
车载逆变器指标：
输入电压：DC 10V～14.5V;
输出电压：AC 200V～220V±10%;
输出频率：50Hz±5%;
输出功率：70W～150W;
转换效率：大于85%;
逆变工作频率：30kHz～50kHz。
车载逆变器的电路图：

车载逆变器是什么，它是一种把汽车上的12V（柴油车为24V）直流电转换为家庭里通常使用的220V/50Hz交流电的电子装置。

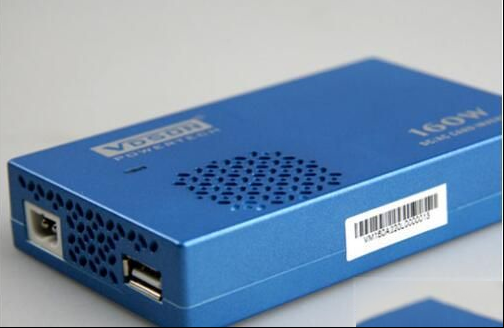

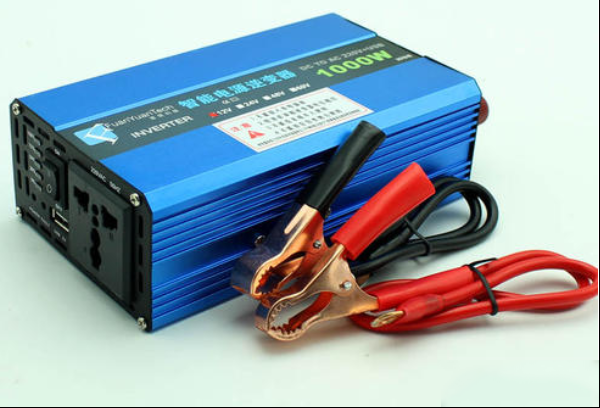

从输出波形来分，车载逆变器分为正弦波输出和方波输出两种。前者输出的是同日常使用的电网一样的正弦波交流电，可以适应各种负载，但电路结构比较复杂，体积也较大；后者电路简单，但对负载比较挑剔，不能驱动感性负载。车载逆变器是什么
