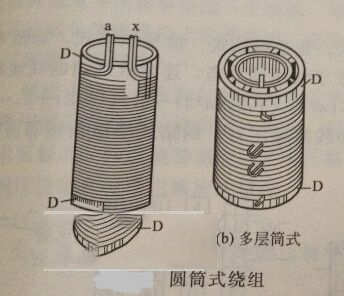

| 有关变压器的绕组结构，重点介绍变压器的绕组形式，分为圆筒式绕组、层式绕组与饼式绕组等，一起来了解下。 一、变压器绕组的形式  二、变压器绕组电路分析 绕组是变压器的电路部分，由表面包有绝缘的铜（铝）导线绕制而成，并套装在变压器的铁芯上。 由于我国生产与使用的绝大多数是心式变压器，它的绕组大多采用同心式结构，而这种圆柱形的绕组正适合同心式变压器绕组的布置。 变压器的绕组通常分为层式绕组与饼式绕组二种。 绕组的线匝沿其轴向依次排列绕制的称为层式绕组。如下图所示的圆筒式绕组，绕组的线匝沿其径向连续绕制成一饼（段），再由许多饼沿轴向排列组成的绕组称为饼式绕组，如连续式、纠结式、内屏蔽式等。  箔式绕组与螺旋式绕组介一地层式绕组与饼式绕组之间。 箔式绕组线匝是沿轴向连续绕制的，一般情况下，一匝就是一层，帮可属于层式绕组。 螺旋绕组一般为每饼一匝，或两饼、四饼一匝，而各匝又沿轴向连续绕制，但形式是由各饼组成，故可属于饼式绕组。 三、变压器绕组的性能特点 层式绕组结构紧凑，生产效率高，耐受冲击电压的性能好，但其机械强度差。 饼式绕组散热性能好，机械强度高，适用范围大，但连续式与螺旋式绕组而受冲击电压的性能差。 |
