一例简单的音乐彩灯控制器电路图

2023-5-22 19:13| 发布者: 开心| 查看: 58| 评论: 0

阅读字号:

摘要: 音乐彩灯控制器电路图，如下所示：通过上图的电路图，学习下音乐彩灯控制电路的设计方法，供大家参考。一例循环LED彩灯电路的工作原理说明循环LED彩灯电路电路图如下所示：本电路实现D1，D2，D3三个LED循环点亮，在 ...

音乐彩灯控制器电路图，如下所示：

通过上图的电路图，学习下音乐彩灯控制电路的设计方法，供大家参考。一例循环LED彩灯电路的工作原理说明

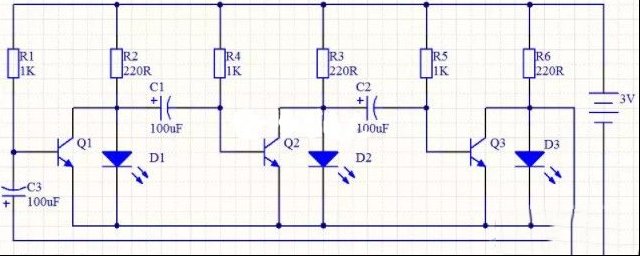

循环LED彩灯电路电路图如下所示：本电路实现D1，D2，D3三个LED循环点亮，在实际焊接时，可以将三极管D1，D2，D3分别选择不同颜色的LED。另外，还可以根据电源的输出能力增加LED的个数...一例流水彩灯电路的功能说明

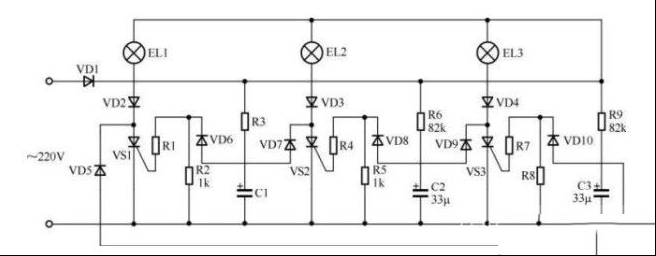

流水彩灯电路电路图如下所示：该电路由EL1、EL2和EL3三只彩灯及控制元件组成，220V交流电压经VD1半波整流后给C1～C3充电，当电容上的充电电压达到一定数值时，使晶闸管VS1～VS3导通。
