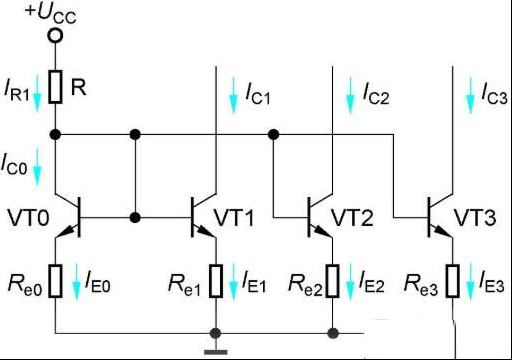

如下图是比例恒流源电路，由两只特性完全相同的管子 VT0 和 VT1 构成，两管的发射极分别串入电阻 Re0 和 Re1。

比例恒流电路源改变了 IC1≈IR 的关系，使 IC1 与 IR 呈比例关系，克服了镜像恒流源电路的缺点。
与典型的静态工作点稳定电路一样，Re0 和 Re1 是电流负反馈电阻，与镜像恒流源电路相比，比例恒流源的输出电流 IC1 具有更高的稳定性。一例多路恒流源电路

一例多路恒流源电路，集成运放是一个多级放大电路，需要多路恒流源电路分别给各级提供合适的静态电流，可以用一个基准电流获得多个不同的输出电流，以适应各级需要。一例简单的微变恒流源电路

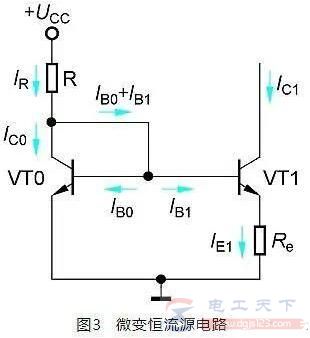

一例简单的微变恒流源电路，如果Re0 很小，或者为零，那么Re1 只采用较小的电阻，就可以获得较小的输出电流，这种电路称为微变恒流源，下面具体来看下。
