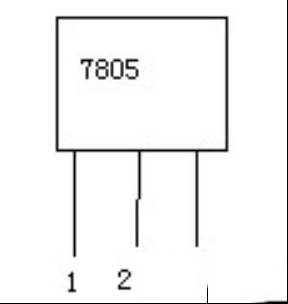

| 7805三端稳压芯片，简称三端IC，7805顾名思义05是输出电压为5v，采用TO-220的标准封装，有过压保护、过流保护、过热保护功能，其外形与普通三极管相似，下面来看下7805稳压芯片的引脚图和参数，以及7805稳压芯片的作用。7805三端稳压芯片 如下图所示：  图1：7805三端稳压芯片 1、7805引脚图  图2：7805引脚图 7805三段稳压芯片的外形与普通三极管极为相似，只有三条引脚输出，分别是输入端、接地端和输出端。 2、7805引脚参数 封装形式：TO-220 输入电压：不大于36V 输出电压：4.75V--5.25V 输入输出压差：2v PIN：IGO Iout(A):1.5 3、7805稳压芯片的作用 7805三端稳压IC内部电路具有过压保护、过流保护、过热保护功能，使其性能很稳定，可以实现1A以上的输出电流。器件具有良好的温度系数，产品的应用范围很广，可以运用本地调节来消除噪声影响，解决与单点调节相关的分散问题，输出电压误差精度分为±3%和±5%。7805三端稳芯片最大的作用是将电压进行降压处理，并稳定为某一固定的值后输出。 注意：常见的三端稳压块分为正电压稳压块和负电压稳压块两种，正电压的有78系列、负电压的有79系列，两个系列不能互换使用，在选用时不要弄混。 |
