电源滤波器与信号滤波器的电路图

2023-5-22 19:09| 发布者: 开心| 查看: 46| 评论: 0

阅读字号:

摘要: 分享二个电路图,一个是电源滤波器电路图,一个是信号滤波器的电路图,比较简单,适合电工初学入门学习,有需要的朋友参考下。1、电源滤波器电源滤波是在负载RL两端并联一只较大容量的电容器,因为电容两端电压不能 ...
    分享二个电路图,一个是电源滤波器电路图,一个是信号滤波器的电路图,比较简单,适合电工初学入门学习,有需要的朋友参考下。
1、电源滤波器

电源滤波是在负载RL两端并联一只较大容量的电容器,因为电容两端电压不能突变,所以负载两端的电压也不会突变,使输出电压得以平滑,从而达到滤波的目的。

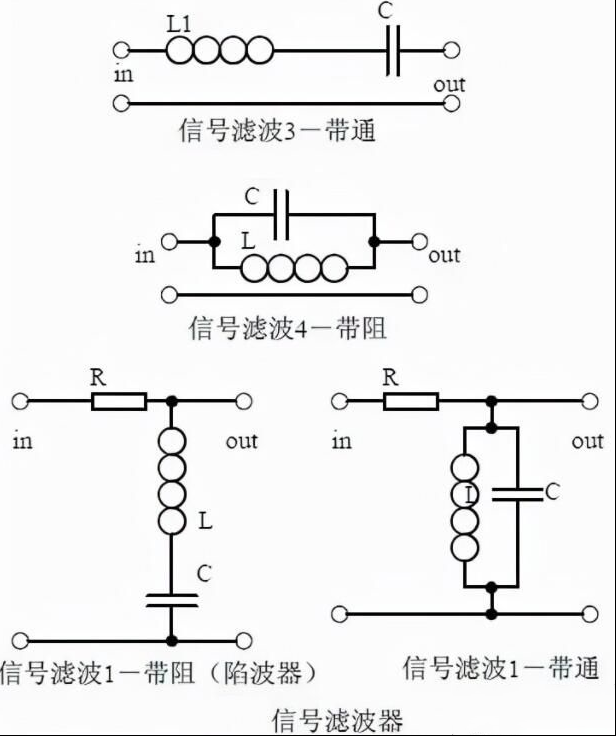

2、信号滤波器

用模拟电子电路对模拟信号进行滤波,基本原理是利用电路的频率特性实现对信号中频率成分的选择。
根据频率滤波时,把信号看成是由不同频率正弦波叠加而成的模拟信号,通过选择不同的频率成分来实现信号滤波。
