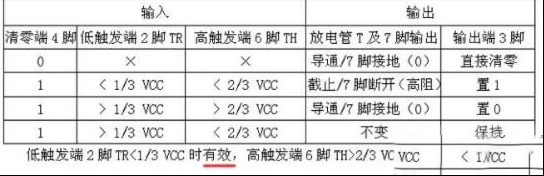

| 有关555定时器的知识，来看一下555定时器集成芯片的内部结构是什么样的，内部包括两个电压比较器，三个5K等值串联电阻，一个 RS 触发器(由G1和G2构成)，一个放电三极管T 及功率输出级。555定时器集成芯片的内部结构 在555定时器集成芯片中提供了二个基准电压VR2(1/3 VCC) 和VR1(2/3 VCC)，如下图。  图1：555定时器集成芯片结构 555定时器的功能主要由两个比较器决定。两个比较器的输出电压控制RS 触发器和放电管T的状态。 在电源与地之间加上电压，且当5脚悬空时，则电压比较器 C1 的同相输入端的电压为2/3VCC，C2反相输入端的电压为1/3VCC。如果低触发输入端 TL的电压小于1/3 VCC，那么比较器C2的输出为 0，可以使 RS 触发器置 1，使输出端 OUT=1，即输出高电平。如果高触发端TH的电压大于 2/3 VCC，同时 TR端的电压大于1/3 VCC，那么 C1 的输出为 0，C2 的输出为 1，可以将RS触发器置0，使输出端OUT=0，即输出低电平。 综上所述，在8脚接电源VCC，1脚接地，5脚未外接电压，555时基电路的逻辑功能表如下：  图2：555定时器功能图 只有对以上的555定时器的功能图有彻底了解，才可以灵活运用555集成芯片设计产品。 |
