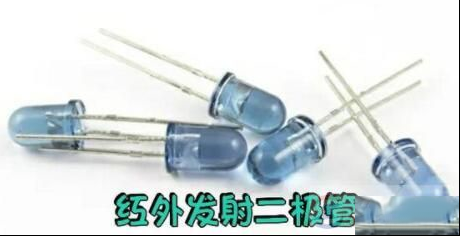

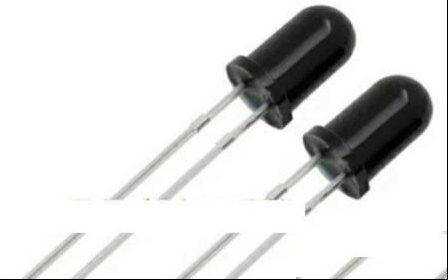

| 红外控制电路原理图 一个简单的红外控制电路，通过本例来学习下红外控制的基本原理。  图1：直射式红外控制电路 上图中VD1为红外发射管，由于为近距离控制（20cm以内），所以采用直流驱动红外发射管工作（一般远距离控制时采用脉冲驱动红外发射管）。电阻R1为VD1的限流电阻，当接通电源时，VD1便向外发射红外信号。  图2：红外发射管 VD2为红外接收管，这种管子只要接收到红外信号，其反向电阻就会显著变小（与光敏电阻相似）。当VD1和VD2之间没有遮挡物时，VD1发出的红外线被VD2接收，故VD2的反向电阻很小，三极管VT饱和导通，其集电极控制的马达得电工作。当有物体从VD1和VD2之间经过时，VD1发出的红外线信号被遮挡，致使VD2无法接收到红外线信号，此时VD2的反向电阻变得很大（可达MΩ级），VT截止，马达断电停止工作。  图3：红外接收管 以上电路只是一个简单的红外控制电路，在实际的红外控制电路中，为了增加控制距离及提高抗干扰能力，一般会采用脉冲信号驱动红外发射管发出红外脉冲，接收电路在接收到红外信号后，还需要经过放大、整形及解调等处理，用来提高抗干扰能力。 |
