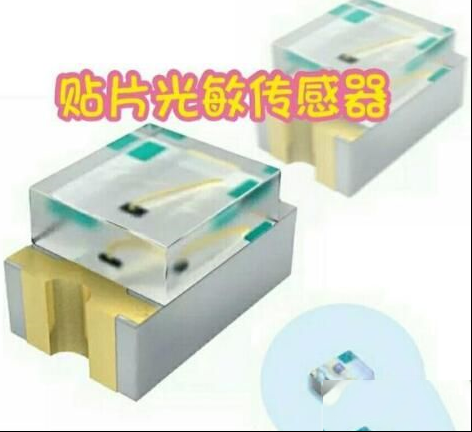

| LED亮度调节电路图 手机亮度可以自动调节，其使用安装在听筒附近的光敏传感器（光敏电阻或光敏二极管）来检测环境光线的变化，然后转换成电信号来自动调整手机屏幕的亮度。 以下是一个简单的LED亮度调节电路图，通过本实例来了解下该电路的工作原理。  图1：简单的自动亮度调节电路 上图为一个简单的LED亮度自动调节电路，手机屏幕亮度自动调节原理与上图电路工作原理类似，但比这个电路复杂一些。 RG为光敏电阻（其电阻的阻值会随着光线变化而变化），这里作为光敏传感器使用，用于检测环境光线的强弱。同时光敏电阻RG和电阻R一起构成三极管VT的偏置电路，只要RG和R取值合适，即可使VT工作于线性放大区。VT的集电极电流的大小与RG的阻值有关，即与环境光线的强弱有关。  图2：贴片封装的光敏传感器 上图电路中，在环境光线较强时，光敏电阻RG的阻值较小，VT的基极电流增大，其集电极电流也跟着增大，这样LED的亮度便自动增大。当环境光线变弱时，RG阻值增大，使VT的基极电流和集电极电流减小，LED的亮度就会自动变弱，从而实现了LED亮度随环境光线变化而自动调节。 |
