低压LED节能灯的电路原理图
12V～85V的LED节能灯称为低压LED节能灯，不仅可以使用低压交流驱动，还可以选用12V或24V的电瓶来点亮。其内部电路比较简单，主要由二极管整流电流、稳压电路及LED恒流驱动电路组成。

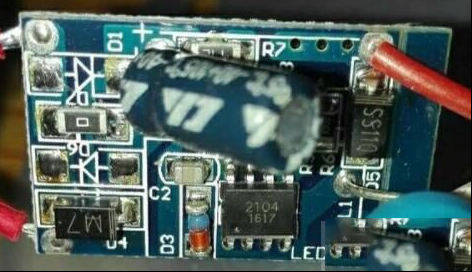

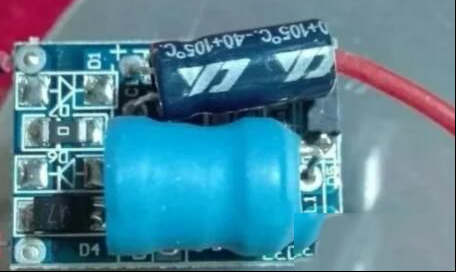

以下是这种低压LED节能灯的电路原理图及电路板：

图1：12～85V低压LED节能灯电路图
图中YY2104为低压LED节能灯、球泡灯及地摊灯里常用的降压型LED恒流驱动IC，可以在12～85V电压范围内工作，内部输出级带有耐压值为100V的NMOS场效应管，可以直接驱动多串串联的LED灯珠，并能通过外接电阻设置灯珠的工作电流。YY2104的②脚为EN端，如果在该端输入矩形波信号，还可以对LED进行调光。
电路中，D1、D2为整流二极管，D3为稳压二极管，稳压值一般为5.1V，D5为快恢复二极管，L1为电感线圈。
