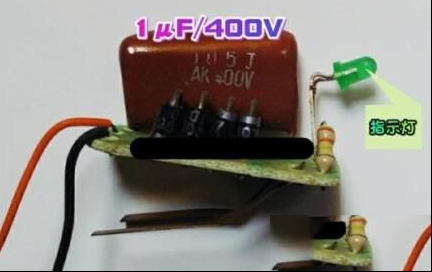

| 充电式手电筒电路原理图 充电式手电筒大多采用简单的阻容降压电路充电，电池一般为4V的蓄电池（容量为几百mAH），如果电容质量低劣或电路元件有故障，那么在充电时电容容易发生爆炸。 以下是一款简单的充电式手电筒的电路原理图，如下图：  图1：充电式手电筒电路原理图 图中，电容C为降压限流电容，R1为泄放电阻，LED1为充电指示灯，LED2为照明用的高亮度LED灯珠。充电时，交流220V电压经C降压限流及整流桥整流后通过VD给4V的蓄电池充电。 有些充电器厂家使用的电容C一般选用耐压值为400V的CBB电容或涤纶电容，由于交流220V电压允许有±10%的波动，在遇到劣质电容时，耐压值达不到标称值，就会导致电容击穿或爆炸。 此外，C两端并联的泄放电阻R1因虚焊、脱焊导致开路，此时R1并未接在C的两端，在停止充电时C两端储存的电荷不能及时泄放掉。如果刚拔下来手电筒，然后马上插上充电，就可能出现220交流电压与C两端残留电压叠加，非常容易损坏该电容。  图2：充电手电筒电路板 如果手电筒电路板上的降压限流电容损坏，在确认其它元件良好的情况下，可以把该电容换成容量相同，耐压值为630V的电容，可以降低损坏概率。 劣质电解电容在使用一段时间之后，电容内的电解液会挥发掉，当电解液挥发掉之后，电容在电路上就处地短路状态，一通电就会炸电容。 |
