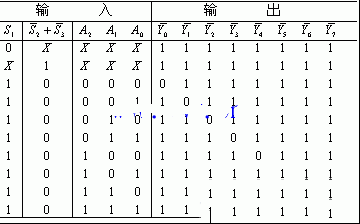

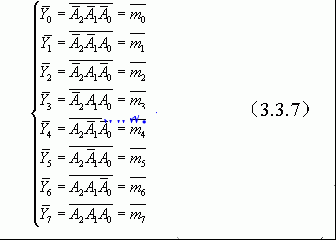

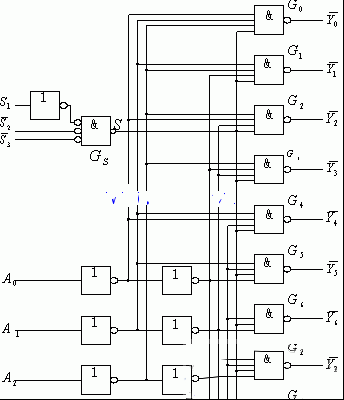

| 有关138译码器的作用原理，74LS138译码器的作用，用与非门组成的3线-8线译码器74LS138，3线-8线译码器74LS138的功能表，不了解的朋友参考下。138译码器的作用原理 74LS138 为3 线－8 线译码器，共有 54/74S138和 54/74LS138 两种线路结构型式，其74LS138工作原理：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。 74LS138的作用：利用 G1、/(G2A)和/(G2B)可级联扩展成 24 线译码器；若外接一个反相器还可级联扩展成 32 线译码器。 如果将选通端中的一个作为数据输入端时，74LS138还可作数据分配器：  用与非门组成的3线-8线译码器74LS138：  3线-8线译码器74LS138的功能表：  无论从逻辑图还是功能表我们都可以看到74LS138的八个输出管脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出管脚全为高电平1。如果出现两个输出管脚在同一个时间为0的情况，说明该芯片已经损坏。 当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出：  由上式可以看出，在同一个时间又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。 71LS138有三个附加的控制端、和。当、时，输出为高电平（S＝1），译码器处于工作状态。 否则，译码器被禁止，所有的输出端被封锁在高电平，如表3.3.5所示。这三个控制端也叫做 |
