有关555定时器的知识，介绍了555定时器的内部结构，包括电压比较器、等值串联电阻、RS触发器等，并介绍了555时基电路的逻辑功能表，供大家学习参考。555定时器的内部结构
555定时器的内部结构包括两个电压比较器，三个5K等值串联电阻，一个 RS 触发器(由G1和G2构成)，一个放电三极管T 及功率输出级。

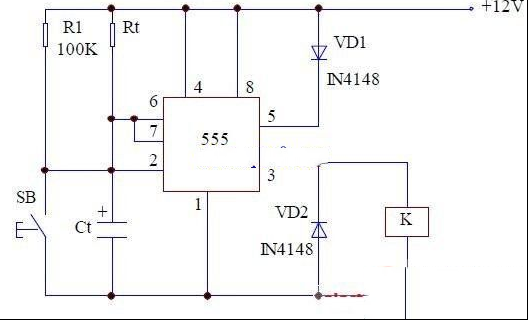

555定时器提供二个基准电压VR2(1/3 VCC) 和VR1(2/3 VCC)，如图：

555 定时器的功能主要由两个比较器决定。两个比较器的输出电压控制RS 触发器和放电管T的状态。
在电源与地之间加上电压，且当5脚悬空时，则电压比较器 C1 的同相输入端的电压为2/3VCC，C2反相输入端的电压为1/3VCC。
1、低触发输入端 TL的电压小于1/3 VCC，则比较器C2的输出为 0，可使 RS 触发器置 1，使输出端 OUT=1，即输出高电平。
2、高触发端TH的电压大于 2/3 VCC，同时 TR端的电压大于1/3 VCC，则 C1 的输出为 0，C2 的输出为 1，可将 RS 触发器置 0，使输出端OUT=0，即输出低电平。
因此，在8脚接电源VCC，1脚接地，5脚未外接电压的条件下，555时基电路的逻辑功能表为：
