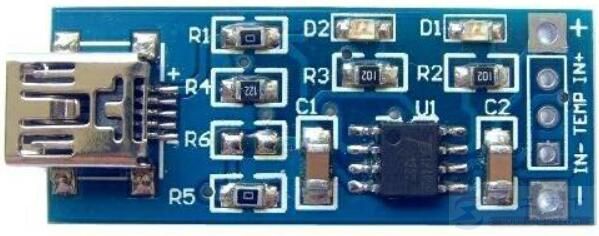

| 有关18650锂电池的充电电路，分享两款简单易制的18650锂电池充电电路，一款是TP4056锂电池充电电路，另一款是TP4057构成的锂电池充电电路，有需要的朋友参考下。18650锂电池充电电路 手机充电器输出电压多为5V，而18650锂电池充电的终止电压为4.2V，不能直接用手机充电器来给18650锂电池充电。 以下是两款简单易制的18650锂电池充电电路，供大家学习参考。 1、TP4056构成的1A锂电池充电电路  图1：TP4056锂电池充电电路 TP4056是一款线性大电流锂电池充电IC，其⑤脚为锂电池充电端，内部设有防倒流电路，所以不需要外接防倒流二极管，可以直接接锂电池； ②脚所接的电阻决定着充电电流的大小，该电阻取值1.2KΩ时，充电电流为1A； ⑥脚和⑦脚分别为充满指示端和充电指示端。 在充电状态时，⑦脚接的LED指示灯点亮，充满电后，⑥脚接的LED指示灯点亮。R4和R5为限流电阻，一般选用1KΩ电阻就可以。  图2：成品TP4056充电模块 2、TP4057构成的锂电池充电电路  图3：TP4057锂电池充电电路 TP4057是一款常用的锂电池充电IC，它采用SOT23-6封装，工作电压范围为4～9V（典型值为5V），待机工作电流仅40μA。 TP4057的③脚为充电输出端，充电电流可由⑥脚接的电阻来设定，该电阻取值为1.6KΩ时，充电电流为500mA。 该IC的①、⑤脚所接的LED分别为充电指示灯和充满指示灯。 以上就是两款简单易制的18650锂电池充电电路的相关知识，欢迎您来到家电维修技术论坛学习，希望本文章对你有所帮助。 |
