纯电动汽车电气原理图,两轮电动车的运转原理

2023-5-22 19:00| 发布者: 开心| 查看: 135| 评论: 0

阅读字号:

摘要: 有关纯电动汽车的电气原理图,电动车运转的基本原理图,控制器是链接蓄电池和电机的核心元件,电动车动力系统原理的实物体现。纯电动汽车的电气原理图电动车顾明思议就是将电能转化成动能的车子,那么对于市场上目前 ...
    有关纯电动汽车的电气原理图,电动车运转的基本原理图,控制器是链接蓄电池和电机的核心元件,电动车动力系统原理的实物体现。纯电动汽车的电气原理图
电动车顾明思议就是将电能转化成动能的车子,那么对于市场上目前常见的两轮电动车是如何动起来?
通过3张图片,利用咱们初中学过的东西,了解下纯电动汽车电气原理图。

图1是一幅电动车运转的基本原理图:蓄电池提供电源给控制器,控制器通过手把、助力传感器及电机自身的反馈信号输出电流给电机使用,电机就按照需求运转了。
图中可以看出,控制器是链接蓄电池和电机的核心元件,类似人类的大脑一样重要。

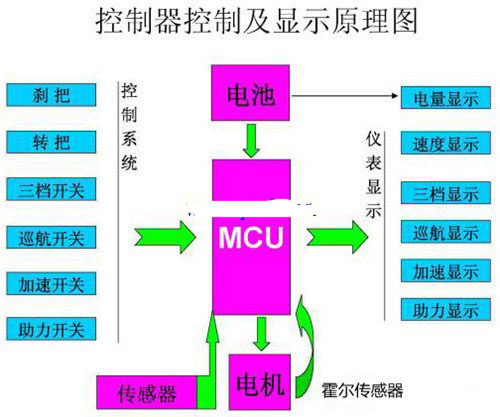

图2将控制器的基本功能进行细化:紫红色部分为动力输入及输出流程,从上到下电池给控制器MCU提供电源,经过转化后输出给电机运转;左侧为控制器器的操作系统:刹车断电、转把调速、三档行驶、定速巡航、加速超车、助力起步;右侧为仪表显示系统:电量指示、车速显示、三档速状态、巡航指示、加速状态显示、助力提醒。电动车动力系统的原理已经一览无余了。

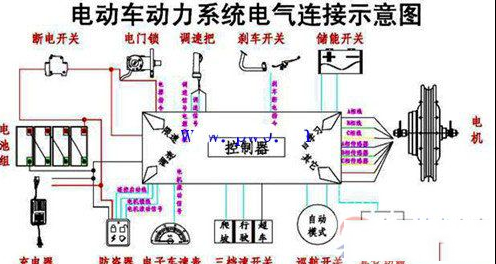

图3是电动车动力系统原理的实物体现,中间的控制器对接四方的其它元器件,是对图2更直观地补充说明,内容更具体完整:
1、左侧为电源提供单元,包括下面的充电器(为电池充电)、中间的电池(存放电量的容器)和上面的空气开关(切断或者接通电源的保护措施);
2、右侧是电机动力的简图,电机是和后轮组合的,3条较粗的动力相线,5条反馈电机相位的霍耳连接线;
3、上方从左到右分别是:电门锁防飞车控制、调速转把控制、刹车断电控制(脚刹或手刹)、储能开关控制(较低欠压点);
4、下方从左到右依次是:防盗报警器、仪表指示、三档速开关、自带辅助功能等配置。
