DB9公头母头接口引脚的定义

2023-5-22 19:00| 发布者: 开心| 查看: 112| 评论: 0

阅读字号:

摘要: 有关DB9公头母头接口的小知识，DB9公头母头各引脚的定义，主要包括RS-232端（DB9母头/孔型）引脚定义，RS-232端（DB9公头/针型）引脚定义两部分的内容，供大家学习。DB9公头母头接口定义1、RS-232端（DB9母头/孔型） ...

    有关DB9公头母头接口的小知识，DB9公头母头各引脚的定义，主要包括RS-232端（DB9母头/孔型）引脚定义，RS-232端（DB9公头/针型）引脚定义两部分的内容，供大家学习。DB9公头母头接口定义
1、RS-232端（DB9母头/孔型）引脚定义
引脚序号    2         3       5          1、4、6           7、8
信号定义 TXD     RXD      地      内部相连      内部相连
注：该口可直接插入计算机的COM口
2、RS-232端（DB9公头/针型）引脚定义
引脚序号    2        3          5          1、4、6         7、8
信号定义 RXD     TXD       地      内部相连      内部相连
注：该口可接与计算机通讯的设备DB9公头母头实物及引脚

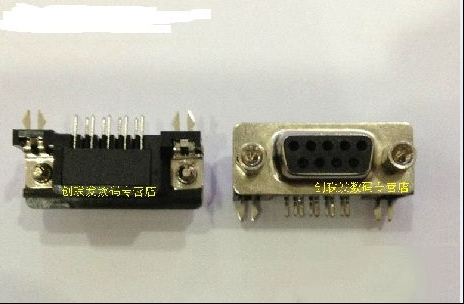

在做开发减肥经常会用到串行接口，一般9针的串行接口居多。

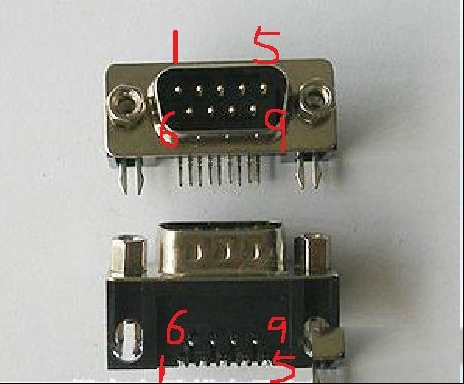

如下图：
