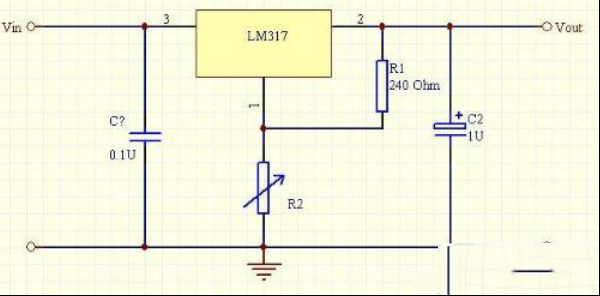

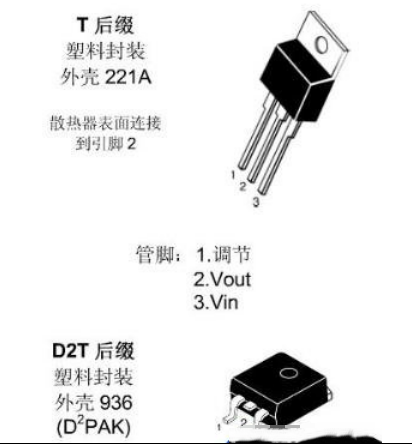

| LM317是一款可调节输出正电压的稳压器，LM117使用简单，只需要两个外接电阻来设置输出电压，其线性调整率和负载调整率比标准的固定稳压器好，并且具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。LM317引脚识别方法 如图：  1、参数范围 （1）输出电压：1.25-37V DC； （2）输出电流：5mA-1.5A； （3）芯片内部具有过热、过流、短路保护电路； （4）最大输入-输出电压差：40V DC， （5）最小输入-输出电压差：3V DC； （6）使用环境温度：-10-+85℃； （7）存储环境温度：-65-+150℃。  2、使用注意事项 LM317的Vout由电阻R1和R2决定，其Vout＝1.25×（1+R2/R1）。如果R1的阻值不变，那么流过R1的电流便为恒定电流，由于R2与R1为串联关系，故只需要改变R2的阻值，即可调整输出电压。 由于LM317内部整个电路的工作电流皆从Vout端输出，该电流约为5mA，故R1的阻值最大为240Ω，如果R1取值过大，则LM317内部电路的工作电流就无法全部输出，如此就会导致输出电压偏高，稳定性变差。 实际使用中，R1宜选用温度稳定性好的金属膜电阻。如果其阻值温度稳定性不好，则容易导致LM317的输出电压产生漂移。 3、管脚分配和识别方法  1号引脚：调节；2号引脚：器件输出；3号引脚：器件电源输入。 管脚识别很容易，在器件上有字的面对自己，左手第一个引脚是1号引脚，右手第一个是3号引脚，1,3号之间的是2号引脚。 |
