高集成度/低成本/低功耗/高性能的红外热释电解决方案

2023-5-21 20:24| 发布者: 开心| 查看: 104| 评论: 0

阅读字号:

摘要: {本文由家电维修技术论坛小编收集整理资料}随着PIR技术的不断推广普及，其被应用在越来越多的场所，如智能照明、智能家居、安防等场合。本文介绍基于NSA318x开关型和NSA3166智能型PIR信号调理芯片两款芯片的典型应用方案和产品特性。 NSA3182/3183系 ...

    {本文由家电维修技术论坛小编收集整理资料}随着PIR技术的不断推广普及，其被应用在越来越多的场所，如智能照明、智能家居、安防等场合。本文介绍基于NSA318x开关型和NSA3166智能型PIR信号调理芯片两款芯片的典型应用方案和产品特性。

NSA3182/3183系列：

作为一颗高度集成的用于热释电红外传感器（PIR）的控制芯片，纳芯微NSA3182/3183系列内部集成了高精度ADC，滤波器及相应的算法单元，支持多种模式（开关型/渐灭型/渐灭+微亮型）输出。芯片内置高压LDO，支持3V/1.5V输出，外围电路简单，性价比高，功耗较低且易于实现，广泛应用于智能照明和安防等场合。

NSA3182/3183主要性能指标：

●    内置高压LDO，供电电压：3.1-12V / 1.6-5V
●    LDO输出：3V / 1.5V
●    超低功耗，典型功耗13uA / 8uA
●    灵敏度阈值和延时时间可配置
●    模拟型PIR信号输入
●    数字信号处理，人体接近报警

NSA3182/3183核心优势：

●    内置高压LDO，节省BOM成本
●    内部精准时钟源，延时误差在10%以内
●    低功耗，工作电流仅13uA
●    可选择不同输出模式：开关 / 渐灭 / 渐灭+微亮
●    宽供电电压范围，可支持3.1V-12V供电

NSA3182典型应用（更多应用细节请参考数据手册）：

图1 NSA3182典型应用图

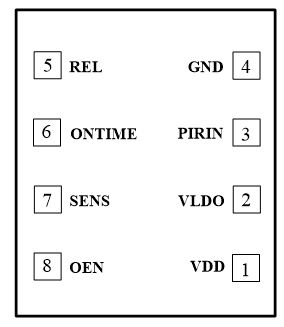

NSA3182/3183为SOP8封装，管脚分布图如下图所示：

图2 NSA3182/3183 SOP8封装图

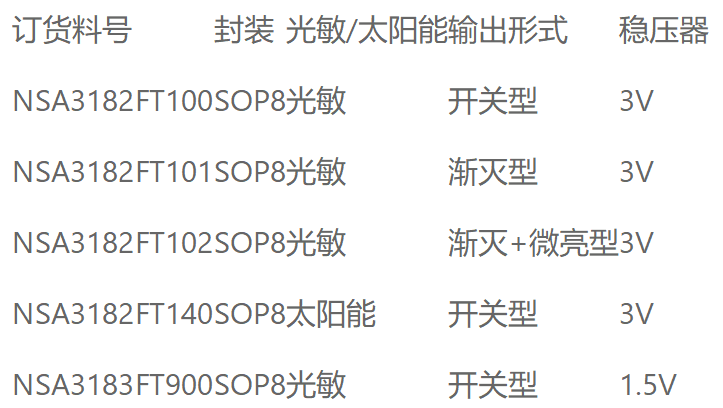

NSA3182/3183系列的料号如下：

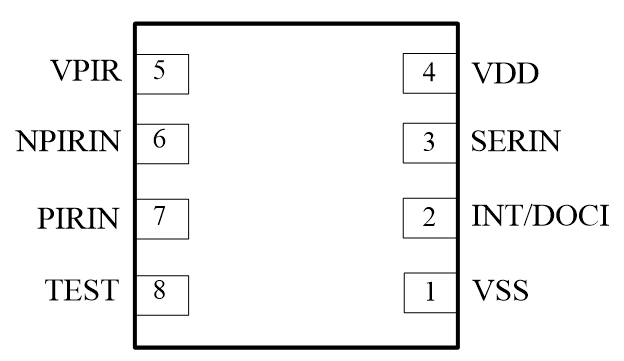

NSA3166系列：

作为一颗智能型热释电红外传感器（PIR）信号调理芯片，纳芯微NSA3166内部集成了高精度ADC，滤波器及相应的算法单元。通过连接MCU，内部参数可以通过寄存器进行配置。NSA3166可选择运动检测模式或原始数据输出模式，内置2.3V稳压输出，用于给PIR探头供电。芯片性价比高，功耗较低，广泛应用于智能门铃和高端安防等场合。

NSA3166主要性能指标：

●    供电电压：1.6-5.5V
●    稳压器输出：2.3V
●    超低功耗，典型功耗8uA
●    工作温度范围：-40~+85℃
●    模拟型PIR信号输入

NSA3166核心优势：

●    智能型芯片，内部参数皆可配置
●    支持LPF，BPF，电源电压，温度等原始数据输出
●    低功耗，工作电流仅8uA
●    与MCU通信仅需2条信号线，通信协议简单

NSA3166典型应用（更多应用细节请参考数据手册）：
