LED显示屏控制系统是如何实现的

2023-5-21 20:20| 发布者: 开心| 查看: 101| 评论: 0

阅读字号:

摘要: {本文由家电维修技术论坛小编收集整理资料}LED显示屏控制系统（LED Display Control System），又称LED显示屏控制器、LED显示屏控制卡。它是组成LED显示屏的核心部件、主要负责责接收来自计算机串行口或DVI接口的画面及视频显示信息，置入帧存储器， ...

{本文由家电维修技术论坛小编收集整理资料}LED显示屏控制系统（LED Display Control System），又称LED显示屏控制器、LED显示屏控制卡。它是组成LED显示屏的核心部件、主要负责责接收来自计算机串行口或DVI接口的画面及视频显示信息，置入帧存储器，按分区驱动方式生成LED显示屏所能识别的串行显示数据和扫描控制时序。 LED显示屏控制系统（LED Display Control System），又称LED显示屏控制器、LED显示屏控制卡。它是组成LED显示屏的核心部件、主要负责责接收来自计算机串行口或DVI接口的画面及视频显示信息，置入帧存储器，按分区驱动方式生成LED显示屏所能识别的串行显示数据和扫描控制时序。
通过对点阵模块和控制电路的分析，确定LED显示屏的部件构成；通过对单片机及智能控制模块的分析，确定LED显示屏的组成结构和扫描驱动方式，实现LED显示屏的显示。

根据LED显示屏控制系统的应用，设计了LED图文显示屏的体系结构和工作流程。其中软件系统与无线传输控制硬件主系统之间采用串行通讯方式完成程序下载，实现文本信息的传输。
1 LED显示屏控制系统整体分析
LED显示屏系统组成 LED图文显示屏系统由软件控制系统、无线传输系统、设备主控制器、LED显示点阵、电源等部分组成。基本结构如下图：

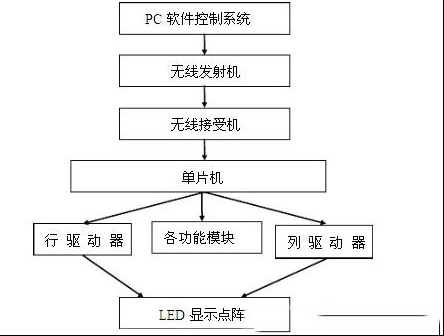

图1 LED显示屏总体框架
系统工作过程：软件控制系统主要完成的任务为图文编辑、字模提取与保存、图像预览与文件传输；无线传输系统主要完成文件信息由PC机传输至LED显示器，硬件控制系统中LED点阵主要任务是通过电流控制完成信息显示，通过单片机的扫描驱动方式的控制对LED点阵行列驱动，实现设备的驱动并最终实现接收的图文显示功能。
2 计算机软件模块分析与设计软件模块分为编辑部分和控制通讯部分，编辑部分实现图文文件的编辑功能，通讯部分通过RS-232C串口通讯完成文件到单片机存储模块的传输。通讯部分将在第三章做详细的介绍。系统设计采用Windows操作系统下，开启文本编辑窗口，客户区内像素点采用与实际LED点阵显示屏像素点相同，功能类似Word文档编辑工具，包括编辑模块、绘图模块、文字编辑模块、颜色控制模块、显示效果加载模块、预览模块、信息下载模块。
2.1编辑模块1）除Windows自生成的剪贴、复制、粘贴功能，系统加入了撤消、重复功能。首先。选中撤消功能可以实现之前编辑工作的一步步取消功能。然后，选中重复功能可以实现之前编辑工作的最近的一条操作命令。
2）绘图：包括直线、矩形、椭圆、圆等在内的图形绘制功能。3）文字编辑：包括各种字体、字形、字号、效果、颜色的文字的编辑，并且根据应用的特殊用途，加入指定位置文字的编辑。
首先，选中文字功能，弹出字体选择框体，可以选择各种字体的文字进行编辑。之后，调出具体文字位置编辑对话框，输入文字和要求显示位置的横坐标和纵坐标。
4）颜色控制模块：由于应用领域的具体特点，主要采用了红、绿、黄三种颜色，可以实现颜色控制。
2.2 增添效果模块：通过增添显示效果和传输通讯中多屏文件单屏传送，完善了控制系统的功能。1）普通效果，静态的显示屏幕上的信息。2）滚动效果，可以实现从左向右的信息滚动显示，可以与静态信息穿插显示。3）单屏信息传输，实现编辑待传输信息的保存。4）多屏信息传输，实现编辑保存好的单屏信息合并保存成一个文件，大大减少传输文件时的烦琐。
2.3 图像预览模块：在文件传输之前实现字模信息的预览功能，可以实现预览传输前所保存的任何形式的字模信息，并且直接集成到工具栏文件打开功能键按钮。1）显示效果，通过文件传输前的预览，可以调整静态与滚动显示效果的排列顺序。2）显示时间，显示不同屏幕显示信息之间的时间间隔。软件模块结构图如下：
　

图3软件模块结构图
3 LED显示屏的控制技术
