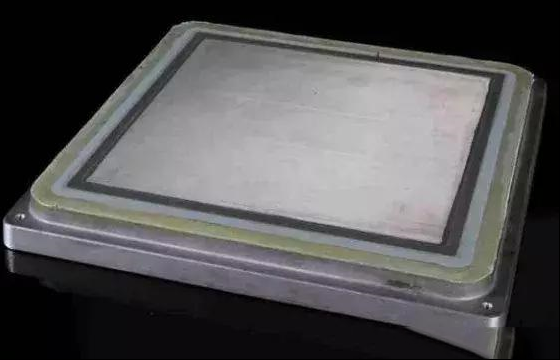

| {本文由家电维修技术论坛小编收集整理资料}电容屏要实现多点触控，靠的就是增加互电容的电极，简单地说，就是将屏幕分块，在每一个区域里设置一组互电容模块都是独立工作，所以电容屏就可以独立检测到各区域的触控情况，进行处理后，简单地实现多点触控。 电容式触摸屏实际上是通过人体产生的电流感应而进行工作的，像我们使用的手机有一部分就是电容式触摸屏的，下面给大家分享一下电容式触摸屏的工作原理是怎样的。  电容式触摸屏 电容式触摸屏的工作原理是怎样的 原理概述 电容屏要实现多点触控，靠的就是增加互电容的电极，简单地说，就是将屏幕分块，在每一个区域里设置一组互电容模块都是独立工作，所以电容屏就可以独立检测到各区域的触控情况，进行处理后，简单地实现多点触控。 电容技术触摸面板CTP(Capacity Touch Panel)是利用人体的电流感应进行工作的。电容屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂一层ITO(纳米铟锡金属氧化物)，最外层是只有0.0015mm厚的矽土玻璃保护层，夹层ITO涂层作工作面，四个角引出四个电极，内层ITO为屏层以保证工作环境。 当用户触摸电容屏时，由于人体电场，用户手指和工作面形成一个耦合电容，因为工作面上接有高频信号，于是手指吸收走一个很小的电流，这个电流分别从屏的四个角上的电极中流出，且理论上流经四个电极的电流与手指头到四角的距离成比例，控制器通过对四个电流比例的精密计算，得出位置。可以达到99%的精确度，具备小于3ms的响应速度。 投射式电容面板 投射式电容面板的触控技术投射电容式触摸屏是在两层ITO导电玻璃涂层上蚀刻出不同的ITO导电线路模块。两个模块上蚀刻的图形相互垂直，可以把它们看作是X和Y方向 连续变化的滑条。由于X、Y架构在不同表面，其相交处形成一电容节点。一个滑条可以当成驱动线，另外一个滑条当成是侦测线。当电流经过驱动线中的一条导线时，如果外界有电容变化的信号，那么就会引起另一层导线上电容节点的变化。侦测电容值的变化可以通过与之相连的电子回路测量得到，再经由A/D控制器转为数字讯号让计算机做运算处理取得(X，Y) 轴位置，进而达到定位的目地。 3M展示60点电容式触摸屏操作时，控制器先后供电流给驱动线，因而使各节点与导线间形成一特定电场。然后逐列扫描感测线测量其电极间的电容变化量，从而达成多点定位。当手指或触动媒介接近时，控制器迅速测知触控节点与导线间的电容值改变，进而确认触控的位置。这种一根轴通过一套AC 信号来驱动，而穿过触摸屏的响应则通过其它轴上的电极感测出来。使用者们把这称为''横穿式''感应，也可称为投射式感应。传感器上镀有X，Y轴的ITO图案，当手指触摸触控屏幕表面时，触碰点下方的电容值根据触控点的远近而增加，传感器上连续性的扫描探测到电容值的变化，控制芯片计算出触控点并回报给处理器。  电容式触摸屏 推荐阅读： 德莎推出756xx：泡棉工艺升级，弧面粘贴最优选 浅析开关电源中热敏电阻的作用 中国智慧家庭场景方案峰会 物联网核心技术方案峰会 2019第八届武汉国际机床展览会邀请函要采购导线么，点这里了解一下价格! 上一篇：德莎推出756xx：泡棉工艺升级，弧面粘贴最优选 下一篇：直插式电阻、电容封装与尺寸 特别推荐 MP5493：电表PMIC界新来的“五好学生”氮化镓器件在D类音频功放中的应用及优势如何通过使用外部电路扩展低边电流检测并提高DRV8952的检测精度SiC MOSFET的设计挑战——如何平衡性能与可靠性集成式光学接收器如何满足床旁检测仪器的未来需求 技术文章更多>> “解剖”便携式医疗设备，看看里面都有啥？ 如何满足各种环境下汽车USB充电端口要求？ 电感饱和与开关电源之间的密切关系，这篇文章讲透了！（下） 使用 UWB 技术的卓越汽车 中科融合刘欣：从MEMS微振镜芯片入手，全栈式解决3D机器视觉挑战        Copyright© www.jdwx.cn 深圳市中电网络技术有限公司版权所有 家 电 电器维修 维修 电器修下载电源网电子发烧友网中电网中国工业电器网连接器矿山设备网工博士智慧农业工业路由器天工网乾坤芯电子元器件采购网亚马逊KOL聚合物锂电池工业自动化设备企业查询连接器塑料机械网农业机械中国IT产经新闻网高低温试验箱 function adsC(banner_id) { $.ajax({ type:"get", url:"http://www.jdwx.cn/ads/cntads", dataType:'jsonp', data:"banner_id="+banner_id, jsonp:'callback', success: function(info){} });} 关闭 关闭 $(".ads-gq .close").click(function(){ $(".ads-gq").fadeOut(); });var _hmt = _hmt || [];(function() { var hm = document.createElement("script"); hm.src = "https://hm.baidu.com/hm.js?a37b63bc47570829c94fe5476364f084"; var s = document.getElementsByTagName("script")[0]; s.parentNode.insertBefore(hm, s);})(); |
